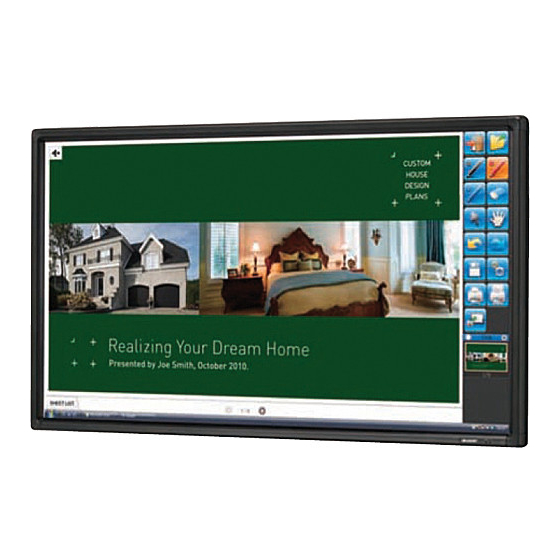

PN-L601B
MONITEUR LCD
MODE D'EMPLOI

Publicité

Table des Matières
loading

Manuels Connexes pour Sharp PN-L601B

Sommaire des Matières pour Sharp PN-L601B

  • Page 1 PN-L601B MONITEUR LCD MODE D’EMPLOI...
  • Page 2 Représentant autorisé pour le marché de la communauté européenne SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg...

  • Page 3: Information Importante

    INFORMATION IMPORTANTE AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE. Le symbole représenté par l’éclair à la tête ATTENTION en pointe de flèche à l’intérieur d’un triangle équilatéral, est placé...
  • Page 4 Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitiez le mettre au rebut : Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés.

  • Page 5: Cher Client

    CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. PRÉCAUTIONS DE SÉCURITÉ...

  • Page 6: Précautions De Sécurité (Suite)

    PRÉCAUTIONS DE SÉCURITÉ (Suite) 19. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l’équipement, des salissures aux mains ou abîmer vos vêtements. Afin d’éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées : •...

  • Page 7: Conseils Et Mesures De Sécurité

    - Ne frottez pas, ne grattez pas le moniteur avec un objet dur. - Ne débranchez pas ni ne branchez la prise d’alimentation - Il faut savoir que la Sharp Corporation décline toute avec des mains humides. En ce faisant, vous risquez un responsabilité...

  • Page 8: Précautions Pour Le Montage

    • Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur Panneau de fonctionnement agréé par SHARP. Vous ne devez jamais tenter de faire ce travail Logo vous-même. Notre société déclinera toute responsabilité pour les N’enlevez pas l’autocollant fixé...

  • Page 9: Table Des Matières

    (LR-03 (format “AAA”)) : 1 SHARP pour le couvrir.  Manuel d’Installation : 1 * Sharp Corporation détient les droits d’auteur du programme de l’Utility Disk. Veuillez ne pas le reproduire sans autorisation de la société. * Pensez à votre environnement ! Ne pas jeter les piles avec les ordures ménagères, exige un traitement spécial.

  • Page 10: Nomenclature

    18. Borne LAN (Voir à la page 11.) Attention 19. Bornes du haut-parleur externe (Voir à la page 11.) • Consultez votre revendeur SHARP pour savoir comment 20. Bornes d’entrée audio 1 (Voir à la page 11.) brancher/débrancher les pièces optionnelles.
  • Page 11 Nomenclature nTélécommande 1. Émetteur de signal 2. Bouton POWER (alimentation) 3. Bouton SOURDINE (Voir à la page 15.) 4. Boutons VOLUME +/- (Voir à la page 18.) Boutons LUMINOSITÉ +/- (Voir à la page 18.) Commande des curseurs boutons ( 5.

  • Page 12: Connexion De Périphériques

    Connexion de périphériques Lorsque le PN-ZB01 (optionnel) est raccordé Connexion à un PC ou à un Attention périphérique audiovisuel • Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de 1. Borne d’entrée PC/AV HDMI connecter ou de déconnecter les câbles.

  • Page 13: Branchement Lorsque Le Pn-Zb01 (Optionnel) Est Raccordé

    Connexion de périphériques Branchement lorsque le PN-ZB01 13. Bornes du haut-parleur externe • Pour utiliser des haut-parleurs externes, réglez le (optionnel) est raccordé paramètre SPEAKER SELECT <SÉLECTION HAUT- PARLEUR> sur EXTERNAL <EXTÉRIEUR> dans le Le panneau d’extension PN-ZB01 (optionnel) permet d’utiliser menu SETUP <INSTALLATION>.

  • Page 14: Raccordement Du Cordon D'alimentation

    Raccordement du cordon d’alimentation Attention • N’utilisez pas un autre cordon d’alimentation que celui qui est fourni avec le moniteur. 1. Mettez hors tension l’interrupteur principal. 2. Raccordez le cordon d’alimentation (fourni) à la borne d’entrée secteur. Vers la prise 3.

  • Page 15: Ajout Des Protections Des Trous De Support

    Ajout des protections des trous de support Après avoir installé le moniteur, ajoutez les protections des trous de support si nécessaire. 1. Retirez la feuille de protection et appliquez la protection sur le moniteur. Mise en service de la télécommande Mise en place des piles Portée de la télécommande 1.

  • Page 16: Fixation Du Porte-Accessoires

    Fixation du porte-accessoires Vous pouvez ranger le stylet, la télécommande et la gomme 1. Enlevez les feuilles détachables des fermetures se trouvant dans le porte-accessoires. au dos du porte-accessoires. 2. En tendant bien droit le porte-accessoires, fixez-le sur le côté du moniteur. Stylet La télécommande et la gomme...

  • Page 17: Mise Sous Tension Et Hors Tension

    Mise sous tension et hors tension Mise sous/hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Appuyez sur la bouton POWER ou sur l’interrupteur sous tension le PC ou l’équipement de lecture. d’alimentation pour mettre sous/hors tension. Mise sous tension de l’interrupteur principal Diode d’alimentation d’écran tactile...

  • Page 18: Neutralisation Des Fonctions De Mise Sous/Hors Tension

    Contactez votre revendeur Sharp ou votre centre de services local pour le remplacement de la batterie. • Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur) •...

  • Page 19: Préparation Et Utilisation Du Stylet

    Préparation et utilisation du stylet Insertion de la pile Touche de fonction 2 Pointe du stylet 1. Tournez le couvercle de pile et enlevez-le, puis retirez le couvercle. Transmetteur à ultrasons Indicateur de pile Touche de fonction 1 Toucher avec la pointe du stylet ou le doigt… Couvercle de pile Même effet que cliquer une fois avec le bouton gauche de la souris.

  • Page 20: Fonctionnement De Base

    Fonctionnement de base 2. SOURDINE Met hors service le volume temporairement. Appuyez sur le bouton MUTE de nouveau pour remettre le son au niveau précédent. 3. MENU Affiche et met hors service l’écran de menu (voir à la page 20). 4.
  • Page 21 Fonctionnement de base nChangement de format de l’image Même quand la dimension de l’écran a changé, l’affichage peut rester le même selon le signal d’entrée. WIDE Entrée PC Affiche une image qui remplit tout l’écran. <LARGE> Entrée AV Une image de format 4:3 est étirée pour remplir l’écran en entier. ZOOM 1 Entrée PC Affiche l’image de format 4:3, ainsi l’écran est rempli en entier avec...

  • Page 22: Options De Menu

    Options de menu Affichage de l’écran de menu Conseils • Le menu va différer en fonction du mode d’entrée. Le réglage de la vidéo et du son et les réglages des • L’écran de menu va se fermer automatiquement si aucune différentes fonctions sont activés. Cette section décrit la opération n’est réalisée pendant environ 15 secondes.

  • Page 23: Détails Des Options De Menu

    Options de menu Détails des options de menu nPICTURE <IMAGE> AUTO (PC D-SUB/PC RGB <PC RVB>) Le menu va différer en fonction du mode d’entrée. CONTRAST et BLACK LEVEL sont réglés automatiquement. nSCREEN <ÉCRAN> Appuyer sur pour exécuter le réglage. AUTO (PC D-SUB/PC RGB <PC RVB>) CONTRAST <CONTRASTE>...
  • Page 24 Options de menu nAUDIO HOT PLUG CONTROL <DETECTION AUTO HDMI/DVI> TREBLE <AIGUS> Permet de définir s’il faut utiliser un contrôle en connexion à chaud pour les bornes d’entrée PC/AV HDMI et PC/AV DVI-D. Règle le volume des aigus. RS-232C/LAN SELECT <SÉLECTION RS-232C/LAN> BASS <GRAVES>...
  • Page 25 Options de menu nOPTION <OPTIONS> SELF ADJUST <AUTORÉGLAGE> DATE/TIME SETTING <RÉGLAGE DATE/HEURE> Sur un écran PC D-SUB/PC RGB, indiquez s’il faut procéder au réglage automatique de l’écran ou non. Lorsque ON est Réglage de la date et de l’heure. Appuyez sur sélectionné, l’écran est réglé...
  • Page 26 Options de menu nPIP/PbyP nAffichage sur deux écrans Vous pouvez afficher les écrans du signal d’entrée du PC et PIP MODES <PIP MODE> du signal d’entrée AV simultanément. Règle la méthode d’affichage. Réglez cette fonction avec “PIP MODES” <PIP MODE> dans OFF ..Affiche un seul écran. le menu PIP/PbyP.
  • Page 27 Options de menu nSCHEDULE <EMPLOI DU TEMPS> Attention Vous pouvez régler l’heure de la mise sous et hors tension du • Ne mettez pas hors tension l’interrupteur principal après le moniteur. réglage de SCHEDULE <EMPLOI DU TEMPS>. Réglez cette fonction avec “SCHEDULE” <EMPLOI DU •...

  • Page 28: Flesh Tone

    Options de menu nOptions ADVANCED <AVANCÉ> (Entrée AV) Réglages pour l’affichage d’écran de PC (Voir la page 21 pour plus de détails relatifs nRéglage automatique aux options du menu additionnels.) Quand vous utilisez la borne d’entrée PC D-sub ou les FLESH TONE <TON NATUREL> bornes d’entrée PC RVB pour afficher un écran de PC pour la première fois, ou quand vous changez le réglage du PC, Règle la commande des teintes.

  • Page 29: Initialisation (Restauration)/Réglage Des Restrictions Des Fonctions (Function )

    Initialisation (Restauration)/Réglage des restrictions des fonctions (FUNCTION <FONCTION>) Vous pouvez restaurer les réglages sur leurs valeurs préréglées à la sortie d’usine et limiter les opérations. Spécifie l’allumage de la diode d’alimentation. OFF ne peut pas être sélectionné lorsque le paramètre SIZE 1.

  • Page 30: Commande Du Moniteur Par Un Pc (Rs-232C)

    Commande du moniteur par un PC (RS-232C) Conditions de communication Vous pouvez commander ce moniteur à partir d’un PC via le câble RS-232C (port COM) sur le PC. Vous pouvez également raccorder plusieurs moniteurs en Faites les réglages de communication RS-232C du PC pour série en utilisant un PC.
  • Page 31 Commande du moniteur par un PC (RS-232C) nFormat des codes de réponse nIntervalle de communication Lorsqu’une commande a été exécutée correctement • Après le renvoi de OK ou ERR, vous devez envoyer les commandes suivantes. Code retour Pour régler l’expiration du délai, spécifiez 10 secondes ou , 0A un temps plus long.
  • Page 32 Commande du moniteur par un PC (RS-232C) IDLK ..Le paramètre de cette commande désigne le nCommandes liées aux numéros d’identification numéro d’identification du moniteur. Ce moniteur Les exemples de commandes montrés sur cette page sera sujet à toutes les commandes qui suivront. supposent la configuration de raccordement et les numéros d’identification suivants.

  • Page 33: Réglage Des Données D'utilisateur Gamma

    Commande du moniteur par un PC (RS-232C) nFonction de répétition Réglage des données d’utilisateur Ce système dispose d’une fonction pour permettre le réglage GAMMA de plusieurs moniteurs raccordés en série en utilisant une seule commande. Cette fonction est appelée fonction de n P our transférer les données d’utilisateur répétition.

  • Page 34: Tableau Des Commandes Rs-232C

    Commande du moniteur par un PC (RS-232C) Tableau des commandes RS-232C Comment lire le tableau des commandes Commande : Champ commande (Voir à la page 28.) Direction : W Quand le “Paramètre” est réglé dans le champ paramètre (voir à la page 28), la commande fonctionne de la manière décrite dans la colonne “Contenu de la commande/de la réponse”.

  • Page 35: Menu Screen

    Commande du moniteur par un PC (RS-232C) Menu SCREEN <ÉCRAN> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) AUTO ASNC Quand le mode d’entrée est PC D-SUB, PC RGB <PC RVB>. CLOCK <HEURE> CLCK 0-1200 0-1200 Quand le mode d’entrée est PC D-SUB, PC RGB <PC RVB>.

  • Page 36: Menu Audio

    Commande du moniteur par un PC (RS-232C) Menu AUDIO Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) TREBLE <AIGUS> AUTR -5-5 -5-5 ○ BASS <GRAVES> AUBS -5-5 -5-5 ○ ○ BALANCE AUBL -10-10 -10-10 RESET ARST Menu SETUP <INSTALLATION>...

  • Page 37: Menu Option

    Commande du moniteur par un PC (RS-232C) Menu OPTION <OPTIONS> Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) DATE/TIME SETTING ○ DATE AABBCCDDEE AABBCCDDEE AA : Année, BB : Mois, CC : Jour, DD : Heure, EE : Minute <RÉGLAGE DATE/HEURE>...

  • Page 38: Menu Initialisation/Réglage Des Restrictions Des Fonctions (Function )

    Commande du moniteur par un PC (RS-232C) Menu PIP/PbyP Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) ○ PIP MODES <PIP MODE> MWIN 0-3 0 : OFF, 1 : PIP, 2 : PbyP, 3 : PbyP2 ○...

  • Page 39: Commandes De Configuration Des Données De L'utilisateur Gamma

    Commande du moniteur par un PC (RS-232C) Autres Fonction Commande Direction Paramètre Réponse Contenu de la commande/de la réponse (A) (B) DIMENSION DE L’ÉCRAN (PC) WIDE 1-5 1 : WIDE <LARGE>, 2 : NORMAL, 3 : Dot by Dot <Pt par Pt>, ○...

  • Page 40: Commande Du Moniteur Par Un Pc (Lan)

    Commande du moniteur par un PC (LAN) Paramètres de connexion à un Lorsque le PN-ZB01 (optionnel) est raccordé, votre moniteur peut être connecté à un réseau LAN, ce qui permet de le réseau LAN contrôler depuis un PC, lui-même connecté à un réseau LAN. Vous pouvez également configurer le moniteur de manière Définissez l’adresse IP et le masque de sous-réseau du à...

  • Page 41: Réglages Des Paramètres Sur Un Pc

    Commande du moniteur par un PC (LAN) ■ Réglages des paramètres sur un PC 7. Modifiez provisoirement l’adresse IP et le masque de sous- réseau. Une fois le moniteur connecté à un PC, vous pouvez Utilisez les réglages suivants pour accéder au moniteur configurer les paramètres LAN directement sur le PC. neuf.

  • Page 42: Contrôle Du Moniteur Par Le Biais D'un Pc

    Commande du moniteur par un PC (LAN) Contrôle du moniteur par le biais d’un PC 5. Cliquez sur “LAN SETUP” dans le menu NETWORK. ■ F onctionnement de base Vous utilisez Internet Explorer sur un PC connecté au réseau LAN pour contrôler le moniteur. 1.

  • Page 43: Adjustment

    Commande du moniteur par un PC (LAN) ■ INFORMATION ■ ADJUSTMENT Permet d’afficher des informations relatives à ce moniteur. Vous pouvez régler ces paramètres qui sont également disponibles dans le menu du moniteur. • SCREEN (Voir à la page 21.) • PICTURE (Voir à la page 21.) •...
  • Page 44 Commande du moniteur par un PC (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Cet écran vous permet de définir les paramètres nécessaires Cet écran vous permet de régler les paramètres de sécurité. quand le moniteur est connecté à un réseau local. USER NAME / PASSWORD DHCP CLIENT Permet de définir un nom d’utilisateur et un mot de passe Si votre réseau LAN est doté...
  • Page 45 Commande du moniteur par un PC (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Cet écran vous permet de spécifier les paramètres généraux Cet écran vous permet de configurer l’e-mail envoyé du réseau local. périodiquement ou en cas d’erreur du moniteur. Les paramètres dépendent de la configuration de votre réseau LAN.
  • Page 46 Commande du moniteur par un PC (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Cet écran vous permet de spécifier les destinataires de l’e-mail Quand l’option PERIODICAL de CONDITION dans MAIL envoyé périodiquement ou en cas d’erreur du moniteur. (RECIPIENT) est cochée, spécifiez la date et l’heure d’envoi de l’e-mail.

  • Page 47: Service & Support

    Commande du moniteur par un PC (LAN) ■ SNMP Attention Permet de configurer les paramètres relatifs au SNMP. • Après avoir défini le SNMP, cliquez sur [Switch the main power of monitor off and on now.] ou mettez le moniteur hors tension puis sous tension à nouveau à l’aide de l’interrupteur d’alimentation.

  • Page 48: Dépannage

    • Le matériel a un problème. Mettez hors tension le moniteur • Le réglage du paramètre DVI du sous-menu INPUT SELECT et demandez à votre revendeur SHARP la réparation. <SÉLECTION D’ENTRÉE> du menu OPTION <OPTIONS> (Lorsque le paramètre STATUS ALERT <ALERTE D’ÉTAT>...
  • Page 49 - La température interne s’élève rapidement si la poussière s’accumule à l’intérieur du moniteur ou autour des ouvertures de ventilation. Dépoussiérez le moniteur autant que possible. Demandez à un revendeur Sharp de quelle manière la poussière intérieure peut être éliminée.

  • Page 50: Caractéristiques

    LOW POWER <BASSE CONSOMMATION>: 1,0 W. SHARP se réserve le droit d’apporter des modifications à la présentation et aux caractéristiques des appareils à fin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères...
  • Page 51 Lors du montage du moniteur, assurez-vous d’utiliser un support de montage mural qui soit conforme à la méthode de montage compatible avec VESA. SHARP recommande l’utilisation des vis M6 et de les serrer. Remarquez que la profondeur des trous des vis du moniteur est de 10 mm. Relâcher le montage peut causer la chute du produit, entraînant des blessures sérieuses pour les personnes aussi bien que des dommages au produit.
  • Page 52 Caractéristiques nTableau des fréquences de signaux compatibles (PC) Numérique Analogique Fréquence Résolution de l’écran Hsync Vsync (D-SUB/RVB* du point DVI* HDMI VESA 640 × 480 31,5kHz 60Hz 25,175MHz 37,9kHz 72Hz 31,5MHz 31,5MHz 37,5kHz 75Hz 800 × 600 35,1kHz 56Hz 36,0MHz 37,9kHz 60Hz 40,0MHz...
  • Page 53 Caractéristiques Broches de la borne d’entrée PC/AV DVI-D Broches de la borne d’entrée PC/AV HDMI (DVI-D à 24 broches) (Connecteur HDMI Fonction Fonction Fonction Fonction TMDS donnée 2- N.C. TMDS donnée 2+ TMDS horloge blindage TMDS donnée 2+ +5 V TMDS données 2 blindages TMDS horloge- TMDS donnée 2/4 blindage...
  • Page 54 PN-L601B Me FR10J(1)
