Sharp PN-L601B Manuel D'installation
Masquer les pouces
Voir aussi pour PN-L601B:
- Mode d'emploi (54 pages) ,
- Manuel d'installation (28 pages) ,
- Mode d'emploi (37 pages)
Manuels Connexes pour Sharp PN-L601B
Sommaire des Matières pour Sharp PN-L601B

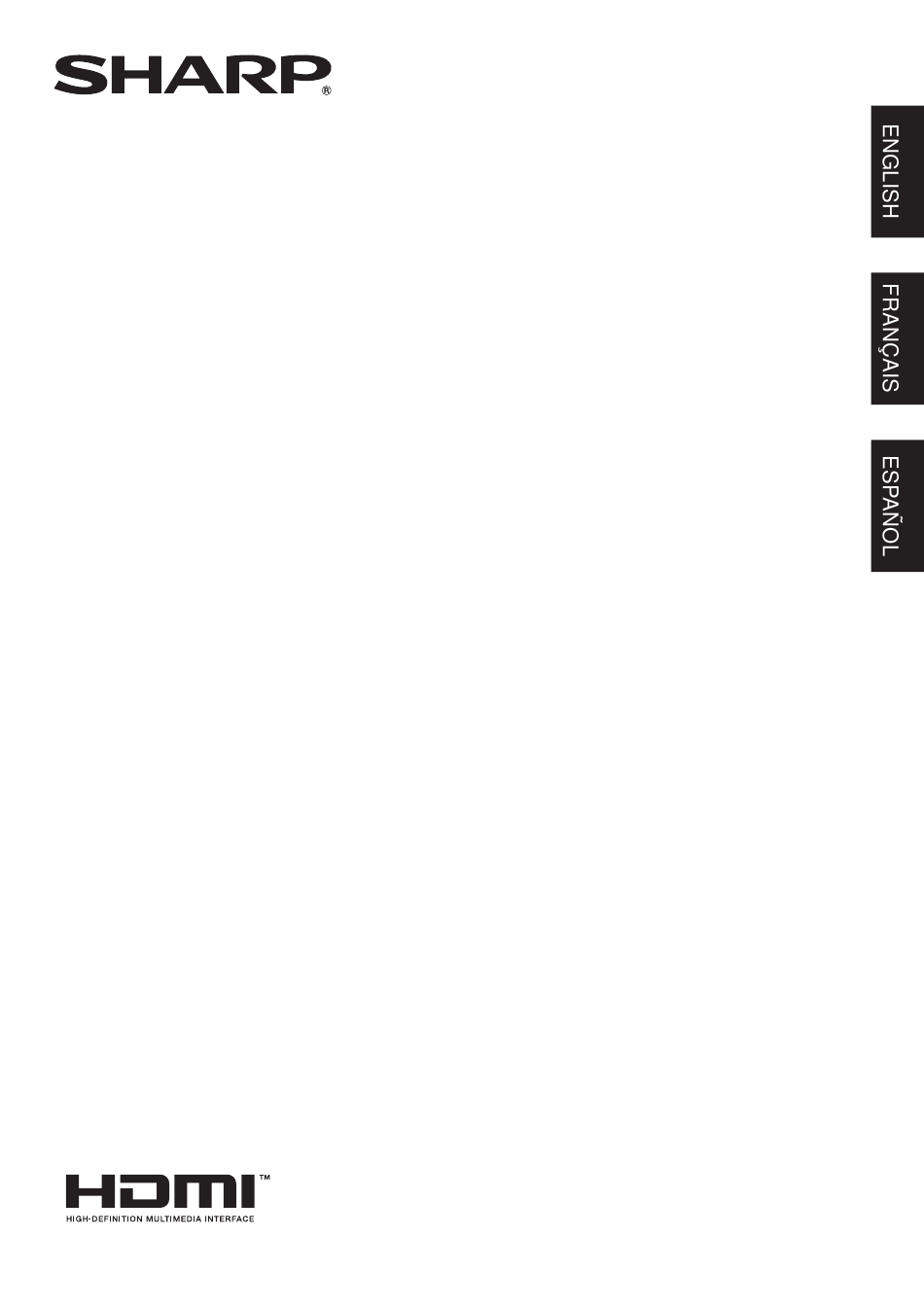

- Page 1 PN-L601B LCD MONITOR MONITEUR LCD MONITOR LCD SETUP MANUAL MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN ENGLISH ..E1 FRANÇAIS ..F1 ESPAÑOL ..S1...
- Page 2 IMPORTANT: To aid reporting in case of loss or theft, please record the Model No.: product’s model and serial numbers in the space provided. The numbers are located in the rear of the product. Serial No.: U.S.A. ONLY FOR CUSTOMERS IN U.K. IMPORTANT The wires in this mains lead are coloured in accordance with the following code: GREEN-AND-YELLOW:...
-
Page 3: Table Des Matières
U.S.A. ONLY DEAR SHARP CUSTOMER Thank you for your purchase of a SHARP LCD product. To ensure safety and many years of trouble-free operation of your product, please read the Safety Precautions carefully before using this product. -
Page 4: Safety Precautions
SAFETY PRECAUTIONS Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if improperly handled. This product has been engineered and manufactured with the highest priority on safety. However, improper use can result in electric shock and/or fire. In order to prevent potential danger, please observe the following instructions when installing, operating and cleaning the product. To ensure your safety and prolong the service life of your LCD product, please read the following precautions carefully before using the product. -
Page 5: Safety Instruction
SAFETY PRECAUTIONS (Continued) 2 1. D o not stay in contact with the parts of the product that become hot for long periods of time. Doing so may result in low-temperature burns. WARNING: This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate counter measures. If a monitor is not positioned in a sufficiently stable location, it can be potentially hazardous due to falling. Many injuries, particularly to children, can be avoided by taking simple precautions such as: • Using fixing devices like wall mount brackets recommended by the manufacturer. -
Page 6: Mounting Precautions
• Use the supplied vertical sticker when you install the monitor in • A mounting bracket compliant with VESA specifications is required. vertical orientation. Do not use any screw holes other than VESA holes for installation. • To attach a VESA-compliant mounting bracket, use M6 screws that are 5/16 inch (8 mm) to 3/8 inch (10 mm) longer than the thickness of the mounting bracket. • When moving the monitor, be sure to hold it with either both handles or the 4 corners on the bottom of the unit. Do not place your hand on the screen. This may cause product damage, failure, or injury. • Install the monitor with the surface perpendicular to a level surface. Operation panel Logo • Mounting the monitor on the wall requires special expertise and the work must be performed by an authorized SHARP dealer. You Do not remove the factory-affixed sticker but affix the logo sticker should never attempt to perform any of this work yourself. Our over it. Be careful not to cover the remote control sensor or buttons. company will bear no responsibility for accidents or injuries caused • Be sure to use a wall-mount bracket designed or designated for by improper mounting or mishandling. mounting the monitor. • This monitor should be used at an ambient temperature between • This monitor is designed to be installed on a concrete wall or pillar. Reinforced work might be necessary for some materials such as 41°F (5°C) and 95°F (35°C). Provide enough space around the plaster / thin plastic board / wood before starting installation. monitor to prevent heat from accumulating inside. This monitor and bracket must be installed on a wall which can For the monitor in horizontal orientation endure at least 4 times or more the weight of the monitor. Install by... -
Page 7: Preparing The Remote Control Unit And The Touch Pen
Remote control unit: 1 Cover Sharp logo: 1 Cable clamp: 2 Touch pen: 1 Power cord Pen tip (for touch pen): 2 Place this sticker onto the SHARP logo to R-6 battery (“AA” size): 2 Touch pen battery cover the logo. CD-ROM (Utility Disk for Windows): 1 (LR-03 (“AAA” size)): 1 ... -
Page 8: Connections
Connections Caution • Be sure to turn off the main power switch and disconnect the plug from the power outlet before connecting/disconnecting cables. Also, read the manual of the equipment to be connected. • Be careful not to confuse the input terminal with the output terminal when connecting cables. Accidentally reversing cables connected to the input and output terminals may cause malfunctions and the other problems. 1. AC input terminal 2. Power cord (Supplied) 3. USB cable 4. -
Page 9: Turning On The Main Power
Turning Power On/Off Turning power on/off Caution • Turn on the monitor first before turning on the PC or Press the POWER button or POWER switch to turn the power playback device. ON/OFF. Turning on the main power Touch panel power LED Main power switch Power LED • Status of the power LED Status Status of the monitor Green lit Power on Caution Orange lit Power off (Standby mode) • The main power must be turned on/off with the main power Green flashing Input signal waiting mode switch. Do not connect/disconnect the power cord or turn... - Page 10 If you already set the time but the date/time setting screen appears when the power is turned on, the internal battery may be exhausted. Please contact your local Sharp servicing dealer or service center for assistance with battery replacement. Estimated service life of the internal battery: About 5 •...
-
Page 11: Information Importante
ÉTATS-UNIS SEULEMENT CHER CLIENT Nous vous remercions d’avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure. -
Page 12: Précautions De Sécurité
PRÉCAUTIONS DE SÉCURITÉ L’électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n’est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d’éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l’installation, de l’utilisation et du nettoyage de l’appareil. Afin d’assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d’utiliser l’appareil. 1. Lisez ces explications — Vous devez lire et comprendre toutes les informations relatives au fonctionnement de l’appareil avant de l’utiliser. 2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin. 3. Respectez les avertissements — Tous les avertissements figurant sur l’appareil et dans ce mode d’emploi doivent être strictement respectés. 4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées. 5. Nettoyage — Débranchez le cordon d’alimentation au niveau de la prise du secteur avant de nettoyer l’appareil. Servez-vous d’un linge sec, et n’employez pas de détergents liquides ou en atomiseur. 6. Accessoires — N’utilisez pas d’accessoires non recommandés par le fabricant, car ceci pourrait provoquer des accidents. -
Page 13: Précautions De Sécurité (Suite)
PRÉCAUTIONS DE SÉCURITÉ (Suite) 21. N’entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température. AVERTISSEMENT : Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l’utilisateur peut être obligé de prendre les mesures nécessaires. Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu’il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples : • Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant. • Utiliser uniquement des meubles capables d’accueillir le moniteur en toute sécurité. • Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé. • N e pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à... -
Page 14: Précautions Pour Le Montage
• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l’épaisseur du support de montage. • Lorsque vous déplacez le moniteur, veillez à le saisir par les deux poignées ou par les 4 coins situés en bas de l’appareil. Ne mettez pas votre main sur l’écran. Ceci pourrait causer une panne, un dysfonctionnement ou une blessure. • Installez le moniteur perpendiculairement à la surface horizontale. Panneau de fonctionnement Logo • Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur N’enlevez pas l’autocollant fixé en usine, mais fixez agréé par SHARP. Vous ne devez jamais tenter de faire ce travail l’autocollant du logo sur l’autre. Assurez-vous de ne pas recouvrir vous-même. Notre société déclinera toute responsabilité pour les le capteur de télécommande ou des boutons. accidents ou blessures causés par un montage incorrect ou par une • Veillez à utiliser un support mural conçu ou prévu pour la fixation mauvaise manipulation. du moniteur. • Ce moniteur doit être utilisé sous une température ambiante entre 5°C • Ce moniteur est prévu pour être installé sur un mur ou un pilier et 35°C. Laissez assez d’espace autour du moniteur pour empêcher en béton. Un travail de renforcement pourrait s’avérer nécessaire que la chaleur ne s’accumule à l’intérieur. pour certains matériaux tels que le plâtre, un mince panneau de Pour le moniteur en position horizontale plastique ou le bois avant de commencer l’installation. -
Page 15: Composants Fournis
Pile du format R-6 (format “AA”) : 2 Stylet : 1 fermetures à boucles et crochets) CD-ROM Pointe du stylet (pour le stylet) : 2 Logo Sharp sur le couvercle : 1 (Utility Disk pour Windows) : 1 Placez cet autocollant sur le logo Pile de stylet (LR-03 (format “AAA”)) : 1 Manuel d’Installation (ce manuel) : 1 SHARP pour le couvrir. -
Page 16: Mode D'emploi Du Pilote D'écran Tactile (Pnl601B_Driver_French.pdf)
Connexions Attention • Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter. • Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes. 1. Borne d’entrée secteur 2. Cordon d’alimentation (fourni) 3. Câble USB 4. Borne d’entrée PC/AV HDMI 5. Borne d’entrée PC D-sub 6. Borne d’entrée audio 7. Bornes de sortie audio 8. Borne de sortie RS-232C 9. -
Page 17: Mise Sous Tension Et Hors Tension
Mise sous tension et hors tension Mise sous/hors tension Attention • Mettez sous tension le moniteur d’abord avant de mettre Appuyez sur la bouton POWER ou sur l’interrupteur sous tension le PC ou l’équipement de lecture. d’alimentation pour mettre sous/hors tension. Mise sous tension de l’interrupteur principal Diode d'alimentation d'écran tactile Interrupteur principal Diode d’alimentation • État de la diode d’alimentation État État du moniteur Attention Allumé en vert Power en position marche • La mise sous/hors doit être effectuée à l’aide de Power en position arrêt (mode l’interrupteur d’alimentation. Ne branchez/débranchez pas Allumé en orange... - Page 18 • L’horloge est alimentée par la batterie interne. • Si vous avez déjà réglé l’heure, mais que l’écran de réglage de la date/de l’heure apparaît lors de la mise sous tension, alors la batterie est déchargée. Contactez votre revendeur Sharp ou votre centre de services local pour le remplacement de la batterie. • Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur) • Étant donné que la première batterie a été insérée à l’usine,...
-
Page 19: Estimado Cliente De Sharp
EE.UU. SÓLO ESTIMADO CLIENTE DE SHARP Gracias por adquirir un producto LCD de SHARP. Para garantizar la seguridad y muchos años de funcionamiento sin problemas, lea atentamente las Precauciones de seguridad antes de utilizar este producto. -
Page 20: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio de su producto de LCD, lea atentamente las siguientes precauciones antes de usar el producto. -
Page 21: Instrucciones De Seguridad
PRECAUCIONES DE SEGURIDAD (Continuación) 2 1. N o permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten. Podrían producirse quemaduras de baja temperatura. ADVERTENCIA: Éste es un producto de clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso el usuario deberá adoptar las medidas adecuadas para solucionar el problema. Si el monitor no se coloca en una ubicación lo suficientemente estable, podría resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como pueden ser:... -
Page 22: Precauciones De Montaje
• Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean 8 mm a 10 mm más largos que la ménsula de montaje. • Cuando traslade el monitor, asegúrese de sujetarlo por las dos asas o bien por las 4 esquinas de la parte inferior de la unidad. No coloque su mano en la pantalla. Esto podría provocar daños en el producto, fallos o lesiones. • Instale el monitor con la superficie perpendicular a una superficie Panel de control Logotipo nivelada. • El montaje mural del monitor requiere un soporte especial y el No retire la etiqueta fijada de fábrica. En su lugar, pegue la trabajo deberá ser efectuado por un distribuidor autorizado de etiqueta del logotipo sobre ella. Tenga cuidado de no cubrir el SHARP. Nunca deberá intentar realizar este trabajo usted mismo. sensor de control remoto ni los botones. Nuestra empresa no se hace responsable en caso de accidentes • Asegúrese de utilizar un soporte de montaje mural diseñado para o lesiones causados por un montaje o una manipulación la instalación del monitor. inadecuados. • Este monitor está diseñado para su instalación sobre un muro o • Este monitor deberá utilizarse a una temperatura ambiente de entre pilar de hormigón. Tal vez resulte necesario realizar un trabajo de 5 y 35°C. Proporcione espacio suficiente alrededor del monitor para refuerzo para ciertos materiales como pueden ser yeso, paneles evitar que el calor se acumule en su interior. de plástico finos o madera antes de iniciar la instalación. Este monitor y el soporte deberán instalarse en una pared con una Para el monitor en orientación horizontal resistencia de al menos 4 veces el peso del monitor. Realice la... -
Page 23: Componentes Suministrados
Goma de borrar: 1 Control remoto: 1 Soporte: 1 (Con 2 ganchos y cintas de Etiqueta vertical (Logotipo): 1 Abrazadera para cable: 2 Lápiz sensible al tacto: 1 velcro) Cable de alimentación Punta de lápiz Logo Sharp de cubierta: 1 Pila de tamaño “R-6” (tamaño “AA”): 2 (para lápiz sensible al tacto): 2 Coloque esta etiqueta sobre el logotipo de CD-ROM (Disco de utilidades para Pila del lápiz sensible al tacto SHARP para tapar el logotipo. Windows): 1 (LR-03 (tamaño “AAA”)): 1 ... -
Page 24: Conexiones
Conexiones Precaución • Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar. • Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas. 1. Terminal de entrada de corriente 2. Cable de alimentación (suministrado) 3. Cable USB 4. Terminal de entrada PC/AV HDMI 5. Terminal de entrada PC D-sub 6. -
Page 25: Encendido/Apagado
Encendido/apagado Encendido/apagado Precaución • Encienda el monitor antes de encender el PC o el Pulse el botón POWER o el interruptor de encendido para dispositivo de reproducción. encender/apagar. Encendido de la alimentación principal LED indicador de panel sensible al tacto Interruptor primario LED indicador de conexión • Estado del LED indicador de conexión Estado Estado del monitor Encendido de verde Alimentación encendida Precaución Encendido de naranja Alimentación apagada (modo de reposo) • La alimentación principal deberá encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de Modo de espera de señal de Parpadeo en verde alimentación ni active/desactive el disyuntor mientras el... - Page 26 • Ajuste la fecha en el orden “Año/Mes/Día”. • Ajuste la hora en el formato de 24 horas. • El reloj es alimentado por la pila interna. • Si ya ha ajustado la hora pero aparece la pantalla de ajuste de la fecha y la hora en el encendido, la pila interna podría estar gastada. Póngase en contacto con su distribuidor o servicio técnico de Sharp para obtener ayuda sobre la sustitución de la pila. • Vida estimada de la pila interna: aproximadamente 5 años (dependiendo del funcionamiento del monitor) • La primera pila se ha instalado en la fábrica, por lo que podría gastarse antes de la vida útil esperada de...
