Éviter les endroits où il pourrait y avoir une sortie d'air chaud
ou des gaz d'échappement. Positionner l'appareil près de
la source d'alimentation électrique et de l'unité requérante.
Les composantes qui transportent le liquide, les raccords de
tuyauterie ainsi que les câbles et raccordements électriques
doivent être facilement accessibles. Il est important que
l'appareil soit facilement accessible pour l'entretien, et ce de
façon sécuritaire. L'identification des tuyaux doit être bien
visible et clair.
Si le condenseur est installé au niveau du sol, celui-ci doit
être protégé adéquatement contre les dommages. Une
base en béton nivelée de 6" (152 mm) au dessus du sol
doit être prévue afin de protéger l'appareil contre les eaux
souterraines. Ceci protégera également le serpentin contre
le gazon, la saleté et les débris.
48"
(1220 mm)
48"
(1220 mm)
APPAREILS À 2 RANGÉES DE VENTILATEURS
6.5 PRÉCAUTIONS À L'INSTALLATION
Choses importantes à se rappeler durant l'installation :
• Ancrer l'appareil en n'utilisant que les points d'ancrage
prévus à cet effet.
• Attacher la tuyauterie de façon sécuritaire en la
protégeant contre les dommages.
• S'assurer que les raccordements de tuyauterie faits en
chantier n'exercent pas de pression sur les nourrisses du
condenseur.
• Le brasage et le soudage de pièces pressurisées
peuvent causer des feux et des explosions.
Dépressuriser l'appareil. Le brasage et le soudage
ne sont permis que sur des appareils dépressurisés.
• Fumer ou la présence d'une flamme ouverte pourrait
causer des feux dû à la présence d'huile réfrigérante.
R
Le condenseur, la tuyauterie, les serpentins et le sectionneur
ne devraient jamais être accessibles par des personnes non
autorisées. Pour protéger l'équipement contre le sabotage et
le vandalisme ainsi que pour protéger les personnes contre
les blessures accidentelles, il est fortement recommandé
d'installer une clôture de sécurité avec système de
verrouillage. Les équipements qui sont accessibles au public
se font souvent endommagés, spécialement les serpentins,
la tuyauterie et les ventilateurs.
Protéger votre équipement et appareils entreposés contre
les dommages matériels et les torts. Prévenir les accidents
et les pertes. L'appareil doit être boulonné à la base de façon
sécuritaire. Des composantes anti-vibration fournies par le
client peuvent être installées afin de réduire le bruit. Il est
aussi important de protéger la tuyauterie contre la vibration.
96"
(2440 mm)

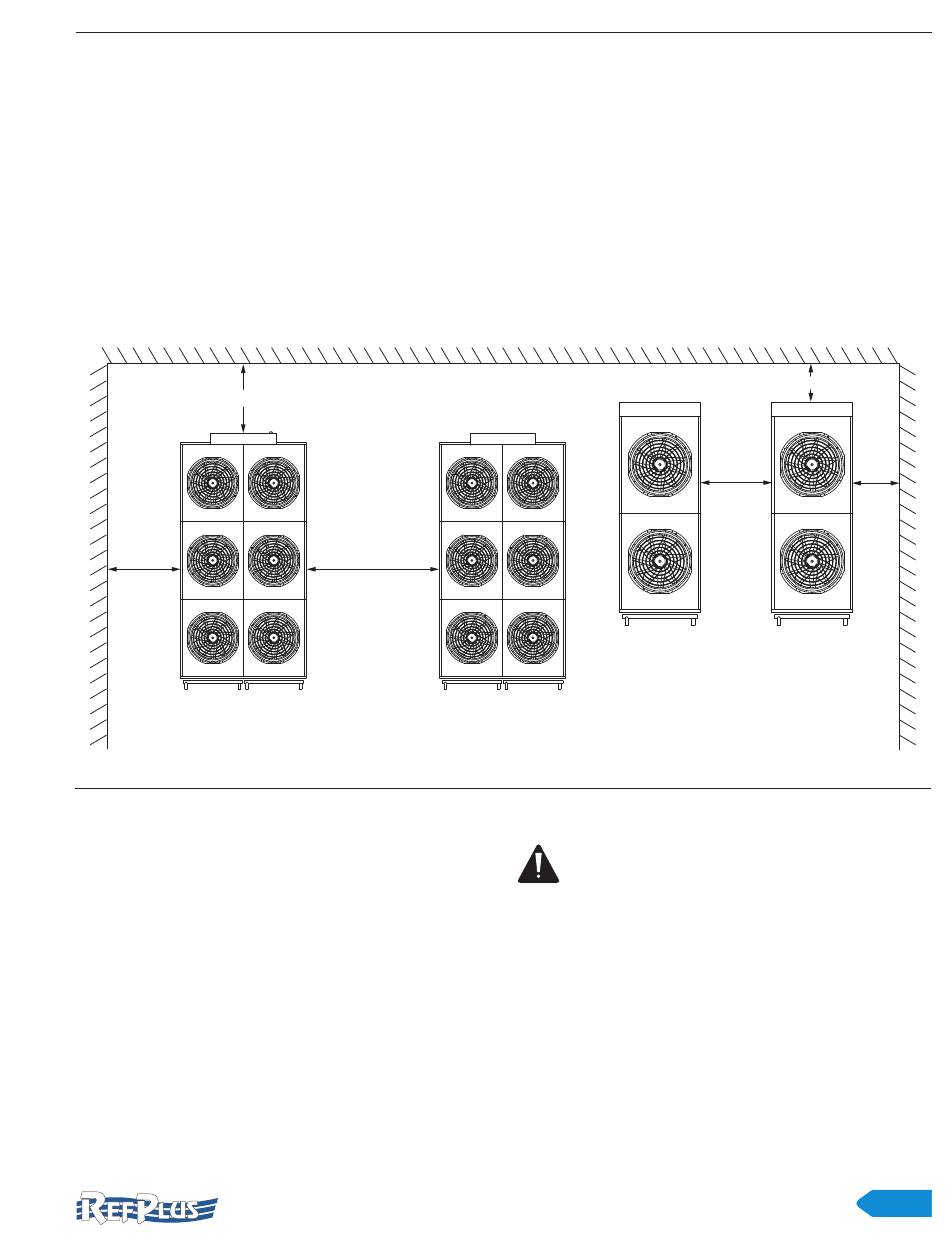

Figure 5 Espace minimum autour de l'appareil
6.6 TUYAUTERIE DE RÉFRIGÉRATION
Toutes les composantes de la tuyauterie doivent être
installées selon les codes locaux et nationaux, en suivant
les bonnes pratiques d'ingénierie. Se référer au chapitre
1 du manuel de réfrigération de l'ASHRAE (Halocarbon
Refrigeration Systems) ou à la section 4 du manuel de
la tuyauterie de réfrigération du RSES pour connaître les
détails d'une tuyauterie adéquate.
Les condenseurs sont nettoyés et déshydratés en usine.
Lors de l'installation de la tuyauterie en chantier,
s'assurer qu'aucun contaminant ou humidité ne pénètre
dans le système.
48"
(1220 mm)
APPAREILS À UNE RANGÉE
DE VENTILATEURS
ATTENTION : L'appareil n'est pas conçu pour
supporter le poids d'extensions de tuyaux ou
soupapes. La tuyauterie doit être bien supportée
pour éviter qu'un tuyau ne cède au niveau du
serpentin.
