INSTALLATION
Utiliser uniquement des tuyaux de réfrigération de qualité
et de type ACR. Ceux-ci doivent être scellés avec des
bouchons, azotés et doivent être dépourvus de saleté,
humidité et autres contaminants à l'intérieur. Des tuyaux
non-scellés ne devraient pas être utilisés. Utiliser
uniquement des raccords en cuivre forgé. Les coudes à
court rayon doivent être évités. Éviter des coudes à 45º
sur la tuyauterie de refoulement.
Utiliser seulement des alliages haute-température pour le
brasage. Ceux-ci doivent être conformes aux spécifications
de la AWS.
La tuyauterie doit être purgée avec de l'azote sec lorsque
les joints sont brasés afin d'éviter l'oxydation et les dépôts
de carbone.
IMPORTANT : Un manomètre calibré devrait toujours être
utilisé avec les bonbonnes d'azote.
Limiter au minimum le flux utilisé lors du brasage/soudage afin
de prévenir la contamination à l'intérieur des joints. Appliquer
le flux uniquement sur le bout mâle du branchement, jamais
sur le bout femelle. Une fois le brasage/soudage terminé,
enlever l'excédent de flux.
La longueur équivalente de la conduite ne devrait pas
excéder 100 pi (30 m). De longues conduites et/ou une
grande différence de température de fonctionnement
(refoulement, gaz chaud et tuyauterie d'aspiration avec
dégivrage à gaz chaud) exigent des boucles d'expansion
pour prévenir une coupure de la tuyauterie. L'information se
trouve sur l'internet à
www.copper.org.
La tuyauterie doit être bien supportée pour assurer un bon
fonctionnement. Suivre les règles de l'ASHRAE, RSES, d'un
ingénieur spécificateur ou de l'industrie. Normalement, toute
conduite droite doit être supportée à au moins deux endroits,
près des deux extrémités. À titre de référence, un tuyau de
3/8'' à 7/8'' de diamètre devrait être supporté à tous les 5',
1-1/8'' et 1-3/8'' à tous les 7' et 1-5/8'' et plus à tous les 9' à
10'. Ne jamais laisser un coin sans support. Un support
devrait être installé à au moins 2 pi (60 cm) de chaque coin,
dans les deux directions.
Les tuyaux fixés à des pièces vibrantes, tel que le compresseur,
la base du condenseur, la tuyauterie à gaz haute-pression,
etc. devraient être supportés de manière à ne pas limiter le
mouvement des pièces vibrantes. Un montage trop rigide
causera de la fatigue prématurée aux tuyaux de cuivre.
Afin de minimiser les possibilités de bris de tuyauterie causés
par un choc hydraulique, l'installation des soupapes et des
contrôles doit être fait afin d'éliminer toute introduction rapide
de gaz chaud dans de la tuyauterie froide. Ceci est d'autant
plus important si la tuyauterie contient du réfrigérant liquide
ou si celui-ci est à une pression beaucoup plus basse que
le gaz chaud de refoulement. Ceci peut être le cas pour des
condenseurs à deux rangées de ventilateurs qui fonctionnent
à une seule rangée durant l'hiver. Il devrait être prévu d'utiliser
soit une soupape à pivot lent à trois ou quatre voies, ou de
ne pas complètement diminuer à la pression d'aspiration la
section du serpentin qui se désactive durant l'hiver.
10
La plupart du temps, une combinaison de ces deux options
fonctionne bien dans les régions où les températures
hivernales sont régulièrement sous le point de congélation.
Faire une inspection complète de la tuyauterie une
fois l'équipement en fonction. Ajouter du support là
ou les vibrations sont plus importantes. Des supports
supplémentaires sont relativement peu coûteux comparés à

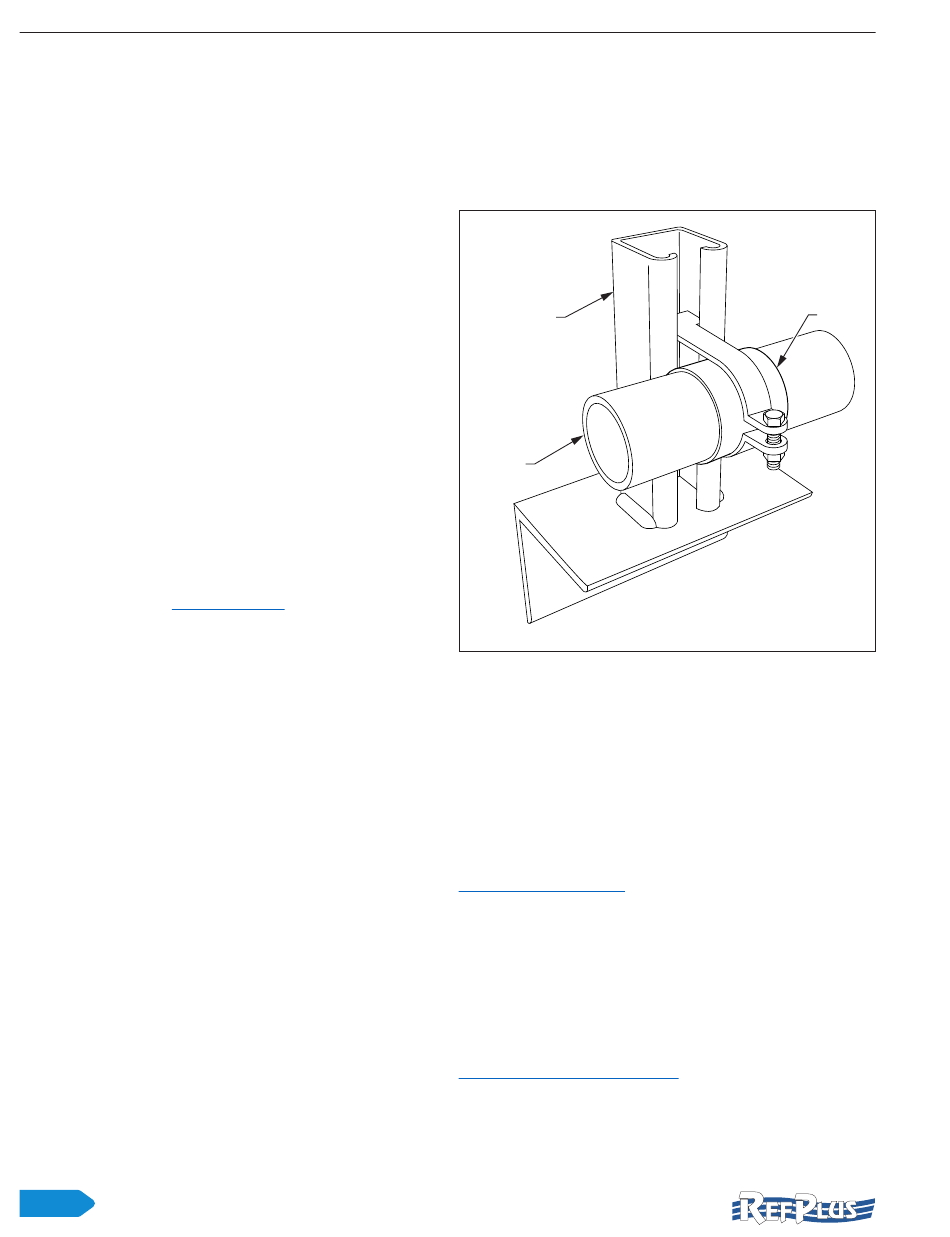

une perte de réfrigérant. Voir Figure 6.
SUPPORT
TUYAU
Figure 6 Support typique de tuyau
RÈGLES DE BASE ET DIMENSIONNEMENT DE LA
TUYAUTERIE :
Pour le dimensionnement de la tuyauterie, se référer à
un programme accepté par l'industrie et qui provient d'un
fabriquant de réfrigérant ou de vannes de réfrigération.
SPORLAN :
Vannes de réfrigération et dimensionnement de la tuyauterie
individuel des tuyaux est facile à utiliser.
www.sporlanonline.com
(site anglais seulement)
Littérature
Informations divers Sporlan
Programme de sélection et téléchargement
HONEYWELL, GENETRON :
Dimensionnement de la tuyauterie seulement, système
complet sur une page, il s'agit d'un programme de sélection
très technique.
www.honeywell-refrigerant.com
Ressource
Logiciel de modélisation de réfrigérant
S'enregistrer et télécharger
JOINT
(site anglais seulement)
R
