INSTRUCTIONS POUR L'ASSEMBLAGE

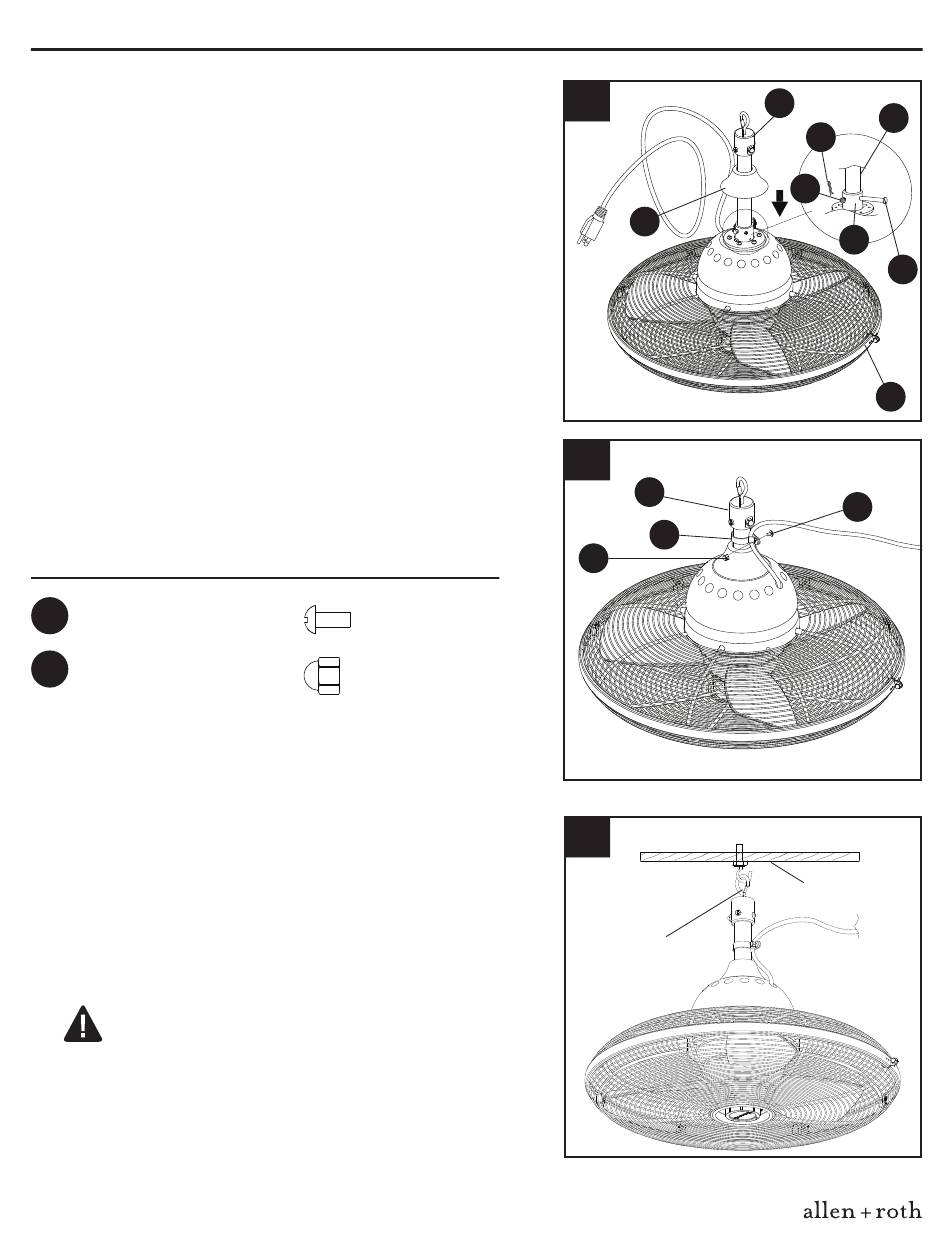

3. Insérez l'ensemble de tige (A) dans le couvercle du
raccord (B) situé sur le raccord (F). Assurez-vous
d'aligner le trou de l'ensemble de tige (A) sur le trou
du raccord (F). Insérez la goupille latérale (G) dans
le raccord (F) et dans l'ensemble de tige (A). Insérez
l'attache (H) dans la goupille latérale (G) jusqu'à ce
qu'elle s'enclenche. Serrez les vis du raccord (I) et
glissez le couvercle du raccord (B) sur le corps du
moteur (D).
4. Fixez l'attache du corps du moteur (D) à l'ensemble
de tige (A) à l'aide de la pince de tige (C). Utilisez la
vis de calage (AA) et l'écrou borgne (BB) pour serrer
la pince de tige (C).
Quincaillerie utilisée
AA
Vis de calage
BB
Écrou borgne
5. Dans le cas d'une installation au plafond, fixez un
support de fixation standard (non inclus) à un
plafond, ou encore à un pavillon de jardin ou à une
pagode extérieure, conformément aux instructions
d'installation du support. Puis, fixez le ventilateur au
support de fixation par la pince à ressort située sur
l'ensemble de tige (A).
AVERTISSEMENT : Assurez-vous que la structure
peut soutenir un poids d'au moins 45,35 kg et présente
une profondeur suffisante pour permettre une
installation sécuritaire. Si vous n'en êtes pas certain, ne
tentez pas d'installer ce ventilateur, car il pourrait
tomber et s'endommager ou causer des blessures.
3
4
BB
x 1
x 1
5
Pince à ressort
15
A
H
I
B
A
C
Support
allenandroth.com
A
F
G
D
AA
