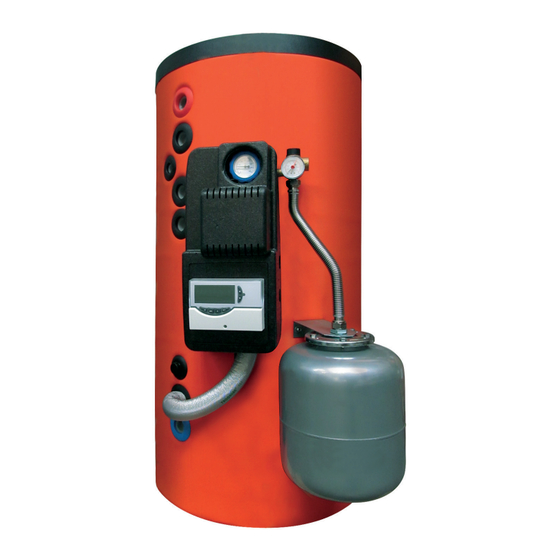

- Page 1 200 - 300 - 500 NOTICE TECHNIQUE D’INSTALLATION ET D’UTILISATION...
-
Page 2: Table Des Matières
ATTENTION ! : Cette notice technique contient des instructions destinées exclusivement à l’installateur et/ou au technicien S.A.V. professionnellement qualifié et autorisé par Unical, en conformité avec les normes en vigueur. Dans le cas de dommages sur des personnes, animaux ou objets, dérivant du non respect des instructions contenues dans la notices technique fournie avec l’appareil, le fabricant ne pourra en aucun cas être tenu pour responsable. -
Page 3: Informations Générales
Pour tout dommage résultant d’une utilisation non conforme de l’appareil, UNICAL se dégage de toute responsabilité et dans ce cas, le risque encouru reste complètement à la charge de l’utilisateur. -
Page 4: Avertissements Pour La Sécurité
Les travaux d’entretien ou les réparations éventuelles de l’appareil, doivent être effectués par des personnes professionnellement qualifiées et autorisées par UNICAL. On recommande toujours de faire suivre l’appareil dans le cadre d’un contrat d’entretien annuel et cela, dès la première année d’utilisation. -
Page 5: Plaque Signalétique
Pour tous les appareils vendus avec des options, il devra être d’eau chaude sanitaire (E.C.S.) et plus particulièrement les S.A.V fourni uniquement des pièces d’origine d’UNICAL. autorisés par UNICAL. Cet appareil devra être destiné exclusivement à l’usage pour Un défaut dans l’installation peut entraîner des dommages sur... -
Page 6: Caractéristiques Techniques Et Dimensions
(chaudière d’appoint) et dans le serpentin inférieur circule l’eau glycolée du circuit solaire. La gamme : BKm 200 = ballon avec contenance en eau de 196 litres BKm 300 = ballon avec contenance en eau de 273 litres... -
Page 7: Dimensions
Caractéristiques techniques et dimensions 2.2 - DIMENSIONS BKm 200 - 300 - 500 : 1000 1070 1215 1390 1045 1005 1165 1320 1390 1615 1425 1060 1015 1170 1330 1415 1690... -
Page 8: Données De Fonctionnement
Caractéristiques techniques et dimensions 2.3 - DONNÉES DE FONCTIONNEMENT Capacité totale de la cuve Isolation totale en P.U rigide Diamètre ballon avec isolation en P.U rigide de 50 mm Surface d’échange du serpentin supérieur (chauffage d’appoint) m² Surface d’échange du serpentin solaire inférieur m²... -
Page 9: Instructions Pour L'installation
Instructions pour l’installation INSTRUCTIONS POUR L’INSTALLATION 3.1 - AVERTISSEMENTS GÉNÉRAUX DANGER ! ATTENTION ! Cet appareil doit être destiné exclusivement L’appareil doit être installé uniquement par à l’usage pour lequel il a été conçu. Toute une personne professionnellement qualifiée autre utilisation doit être considérée comme qui, sous sa propre responsabilité, puisse impropre et potentiellement dangereuse. -
Page 10: Emballage
être laissés à la portée des enfants, car ils représentent une source de danger potentiel. UNICAL décline toute responsabilité dans le cas de dommages sur des personnes, ani- maux ou objets, consécutifs au non respect des points sus-mentionnés. -
Page 11: Raccordements Hydrauliques
Instructions pour l’installation 3.6 - RACCORDEMENTS HYDRAULIQUES BKm 200 - 300 -500 : Légende : DESCRIPTION BKm 200 - 300 - 500 Sortie eau chaude sanitaire 1’’ C (*) Sortie eau chaude sanitaire 1’’ ¼ Entrée eau primaire (chaud.) 1’’... -
Page 12: Raccordement Au Réseau D'alimentation En Eau Sanitaire
Instructions pour l’installation 3.7 - RACCORDEMENTS AU RÉSEAU D’ALIMENTATION EN EAU SANITAIRE BKm 200 - 300 - 500 : ATTENTION ! ATTENTION ! L’installation doit être réalisée conformément Prévoir toujours, en correspondance avec la au schéma hydraulique ci-dessus, en mon- soupape de sécurité... -
Page 13: Remplissage De L'installation
Lire attentivement le chapitre 3.11. 3.9 - SCHÉMAS TYPES D’INSTALLATIONS Installation solaire à circulation forcée avec chaudière d’appoint pour la production d’eau chaude sanitaire au moyen d’un ballon à accumulation d’E.C.S. de type BKm 200 - 300 - 500 :... - Page 14 Instructions pour l’installation Installation solaire à circulation forcée pour la production d’eau chaude sanitaire au moyen d’un ballon à accumulation d’E.C.S. de type BKm 200 - 300 - 500 :...
-
Page 15: Diagrammes Des Pertes De Charge
Instructions pour l’installation 3.10 - DIAGRAMMES DES PERTES DE CHARGE Légende : sup. = Serpentin d’échange supérieur inf. = Serpentin d’échange inférieur... -
Page 16: Première Mise En Service
(circuit chauffage). ment qualifiée. UNICAL décline toute respon- Au préalable de la mise en route de l’appa- sabilité dans le cas de dommages sur des reil, il est opportun de vérifier que soient personnes, animaux ou objets, consécutifs... - Page 17 Si nécessaire, éliminer les dépôts éventuellement incrustés au fournies par UNICAL. moyen d’un outil en bois ou en plastique approprié, puis rincer une dernière fois la cuve. N.B. : Pour le nettoyage de l’enveloppe externe du ballon, on conseille vivement d’utiliser un simple chiffon humide...
- Page 18 Instructions pour l’installation ATTENTION ! Tout dommage constaté au niveau de la cuve en acier émaillé du ballon, résultant directe- ment d’une incrustation anormale de calcaire ou de l’utilisation d’une eau particulièrement agressive, ne sera pas couvert par la garantie du fabricant.
- Page 20 ZAC Le Champ du Roy - 250 rue Hélène Boucher 69140 RILLIEUX LA PAPE Tél: 04.72.26.81.00 - Fax : 04.72.26.47.48 www.unical.fr - info@unical-ag.com Unical décline toute responsabilité dans le cas d’erreur d’impression ou de transcription. Nous nous réservons le droit de modifi er sans préavis les indications reportées dans la présente notice si cela nous semble opportun, tout en laissant les caractéristiques essentielles inchangées.
