SEG IV

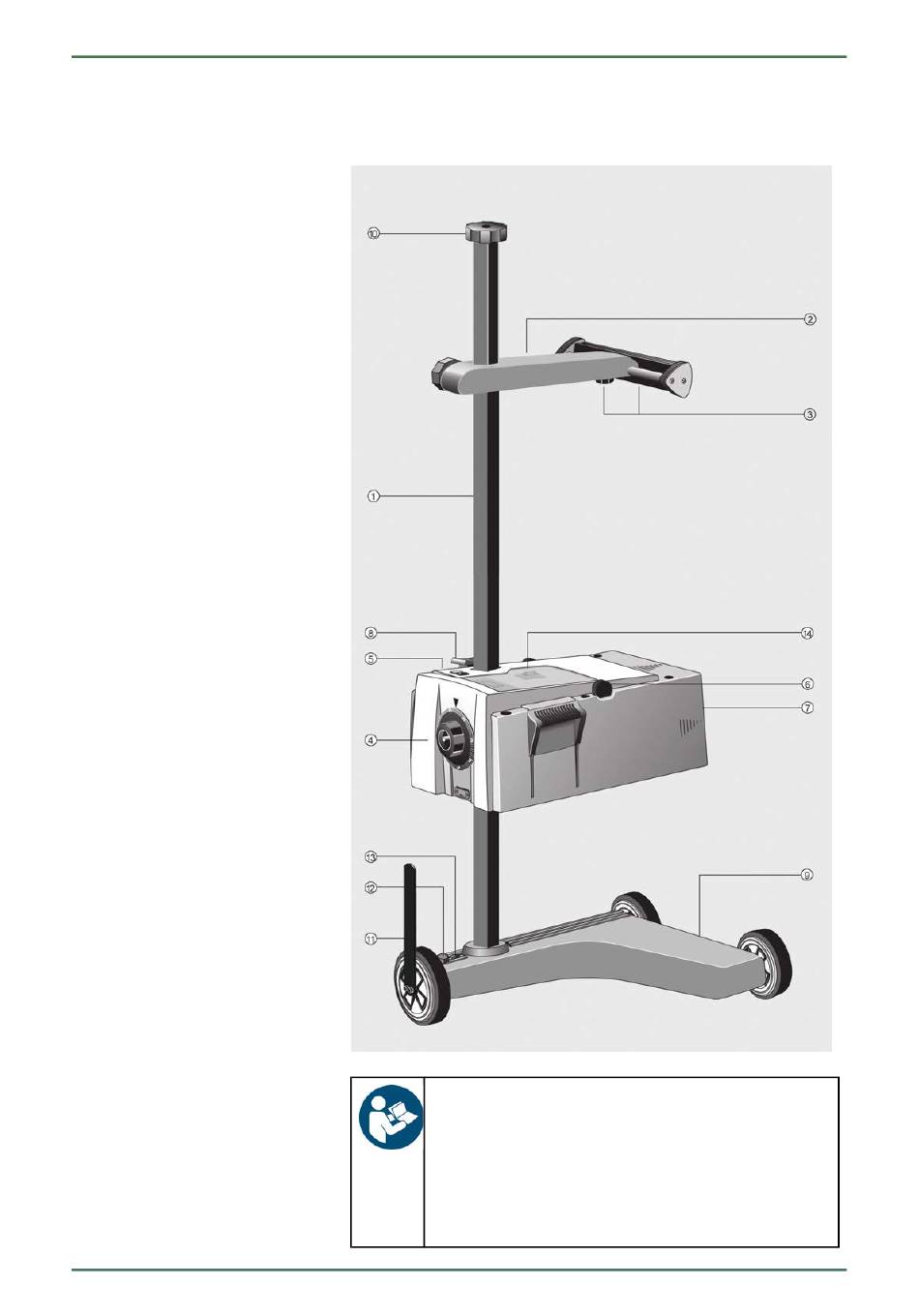

6 Désignation des composants
Type 8PA 007 732-301; -311; -321;
-501
Autorisation de modèle
TPN100139420
SEG IV avec roulettes en caoutchouc,
viseur laser, dispositif de mesure de
lumière numérique, aide au
positionnement laser et arbre à
excentrique.
1. Colonne
2. Support de viseur
3. Viseur à large bande ou laser avec
vis de serrage
4. Molette graduée
5. Interrupteur du dispositif
photoélectrique de mesure de
lumière
6. Miroir de diagnostic avec molette
de réglage
7. Lentille de Fresnel
8. Levier de commande de réglage
haut / bas du boîtier optique
9. Pied d'appareil avec roulettes en
caoutchouc pour utilisation sur
surface d'appui appropriée
10. Molette pour fixation de colonne
11. Levier de réglage pour
positionnement horizontal
(uniquement avec 8PA 007 732-
311 ; -321 ; -501)
12. Vis de blocage d'axe pour un
blocage permanent du
positionnement horizontal
(uniquement avec 8PA 007 732-
311 ; -321 ; -501)
13. Vis de blocage d'axe pour un
blocage permanent du
positionnement horizontal
(uniquement avec 8PA 007 732-
311 ; -321 ; -501)
Comment ouvrir le manuel d'utilisation du SEG IV
Fig. : 8PA 007 732-311
IMPORTANT
Influence négative de l'affichage de l'image sur l'écran de
contrôle
Remplacer la lentille de Fresnel si celle-ci présente des
rayures (cf. pièces de rechange)
Pour nettoyer la lentille de Fresnel, utiliser exclusivement un
chiffon doux et un nettoyant pour vitre.
Désignation des composants
11
