Pilz PNOZ X9 Mode D'emploi

Relais d'arrêt d'urgence, protecteurs mobiles
jusqu'en catégorie 4, EN 954-1

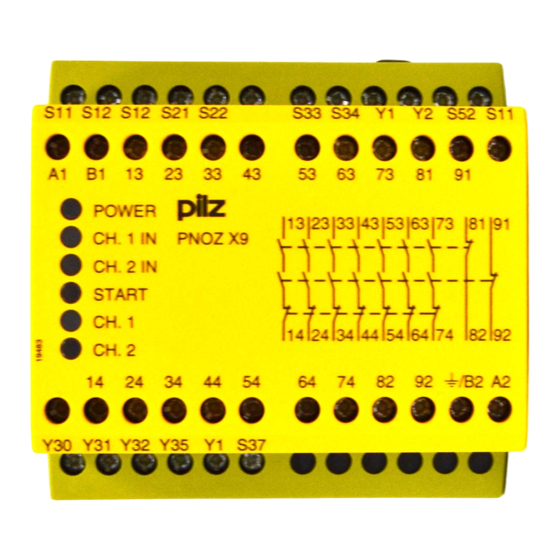

PNOZ X9
PNOZ X9 PNOZ X9 Relais d'arrêt d'urgence, protecteurs mobiles NSG-D-3-037-11/04 2.3 PNOZ X9 2.3 jusqu'en catégorie 4, EN 954-1 jusqu'en catégorie 4, EN 954-1
Bloc logique de sécurité pour la sur-
veillance de poussoirs d'arrêt d'urgen-
ce, de protecteurs mobiles et de
barrières immatérielles
Homologations
Schéma de principe
B1 B2
=
=
Power
=
~
A1 A2
Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne
Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-mail : pilz.gmbh@pilz.de
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Caractéristiques des appareils
Sorties de relais à contact lié :
– 7 contacts de sécurité (F) instan-
tanés
– 2 contacts d'information (O) ins-
tantanés
2 sorties statiques
Raccordements possibles pour :
– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
– barrières immatérielles
LED de visualisation pour :
– Etat de commutation des canaux
1/2
– tension d'alimentation
– circuit de réarmement
– circuits d'entrée
La sortie statique signale :
– la présence de la tension d'ali-
PNOZ X9
mentation
– état de commutation des canaux
1/2
Variantes d'appareils : voir référen-
ces
Description de l'appareil
Le bloc logique de sécurité satisfait
aux exigences des normes
S11 S12 S21 S22 S52
Input Input Input
Feed-
back
0 V 24 V
Y1 Y2 Y30 Y31 Y32 Y35
S33 S34 S37 13 23 33 43
Reset/ Reset/
K1
Start Start
K2
K3
14 24 34 44
EN 60204-1 et IEC 60204-1 et peut
être utilisé dans des applications avec
des
poussoirs d'arrêt d'urgence
protecteurs mobiles
barrières immatérielles
Caractéristiques de sécurité
Le bloc logique satisfait aux exigences
de sécurité suivantes :
La conception interne est redon-
dante avec une autosurveillance.
La sécurité reste garantie même en
cas de défaillance d'un composant.
Le bon fonctionnement des relais
internes est contrôlé automatique-
ment à chaque cycle marche/arrêt
de la machine
Le transformateur est protégé con-
tre les courts-circuits. Une sécurité
électronique est utilisée en cas
d'alimentation du relais en tension
continue.
53 63 73 81 91
54 64 74 82 92
NSG-D-3-037-11/04
2.3
2.3-73
