Manuel d'utilisation du contrôleur de pression PACE
Raccord
Entrée
Sortie
Reportez-vous à la fiche technique pour découvrir la gamme complète d'adaptateurs.
Source de pression
1. La source de pression doit être un gaz propre et sec, de l'azote ou de l'air, et doit être
conforme à la pression requise
2. Assurez-vous que les systèmes utilisateur peuvent être isolés et mis à l'air libre.
3. Connectez les sources de pression et de vide aux orifices d'admission SUPPLY + et
SUPPLY -.
4. Branchez l'appareil à tester (UUT) à l'orifice de sortie approprié.
Remarque : Pour des systèmes exigeant des raccords NPT, veuillez commander les
adaptateurs NPT en option.
[FR] Français
alimentation positive
alimentation négative
Sortie
Mise à l'air libre
Référence
(cf. Figure 2-1 Raccords pneumatiques)
2
1

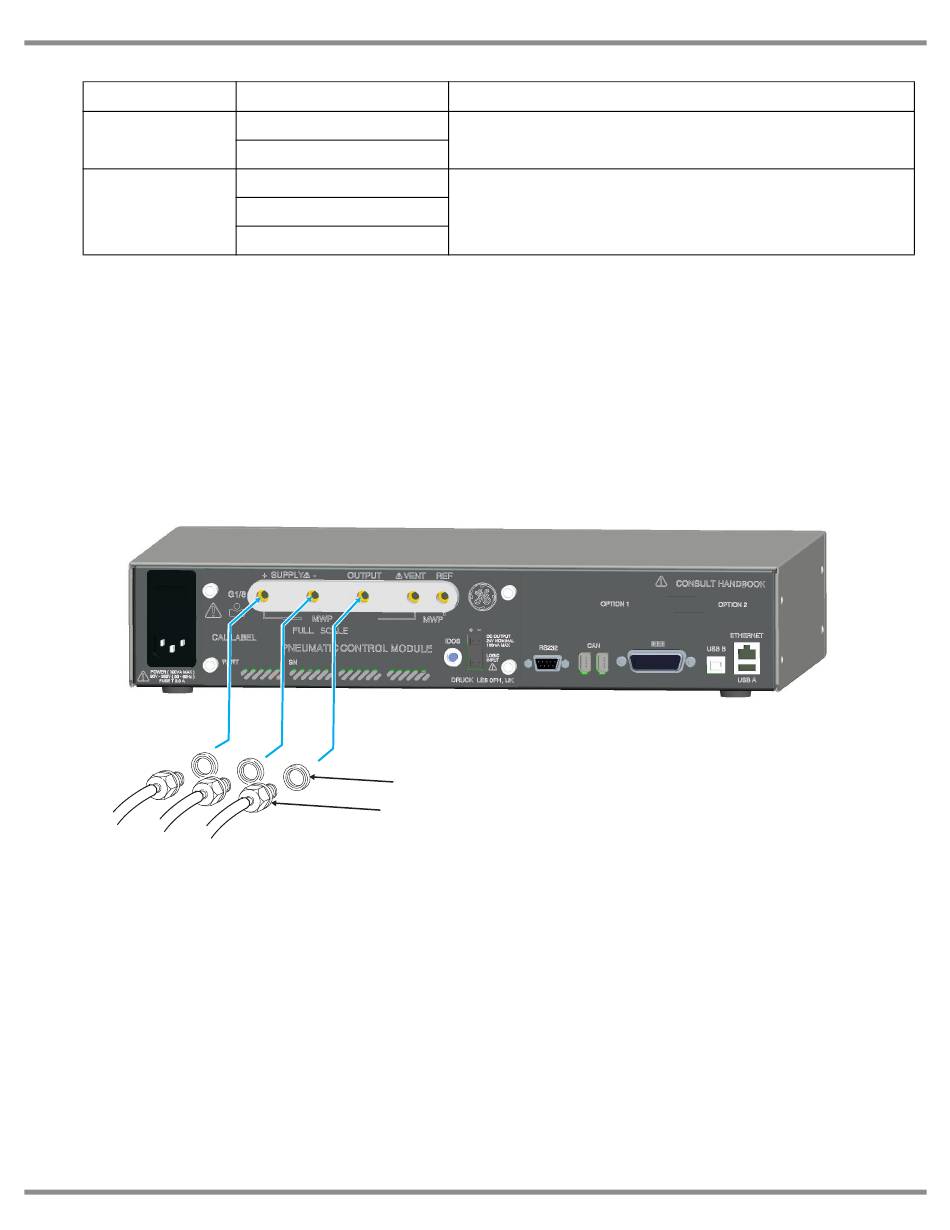

Figure 2-1 Raccords pneumatiques
Orifice
Filetage parallèle ISO228/1 G 1/8
(DIN ISO228/1, JIS B0202)
Filetage parallèle ISO228/1 G 1/8
(DIN ISO228/1, JIS B0202)
(cf. Section 6 Références et
1 Connecteur
2 Joint collé
2 - 3
spécifications).
KF0443 Révision A
