Manuel d'utilisation du contrôleur de pression PACE
1

Description

1.1

Introduction

Les équipements d'étalonnage de pression automatisé à canal simple PACE5000 et à canal
simple/double PACE6000 mesurent et contrôlent les pressions pneumatiques. Ils affichent les
mesures de pression relevées et l'état du contrôleur sur un écran tactile. Cet écran tactile permet
d'effectuer des sélections et des réglages en mode de mesure et en mode de contrôle. Cet
instrument peut être contrôlé à distance, à l'aide d'interfaces de communication.
Le panneau arrière de l'instrument accueille les connexions électriques et les raccords
pneumatiques d'entrée et de sortie. Les connexions électriques se composent d'une fiche
d'alimentation c.a., d'interfaces de communication série et parallèle, d'une sortie c.c., ainsi
que d'une entrée et d'une sortie logiques. Le module de contrôle pneumatique du système
comporte un orifice d'admission de pression positive et négative, un orifice de sortie, un
orifice de mise à l'air libre et un orifice de référence.
L'instrument peut être installé dans un système en rack standard de 19 pouces (option de
montage en rack).
[FR] Français

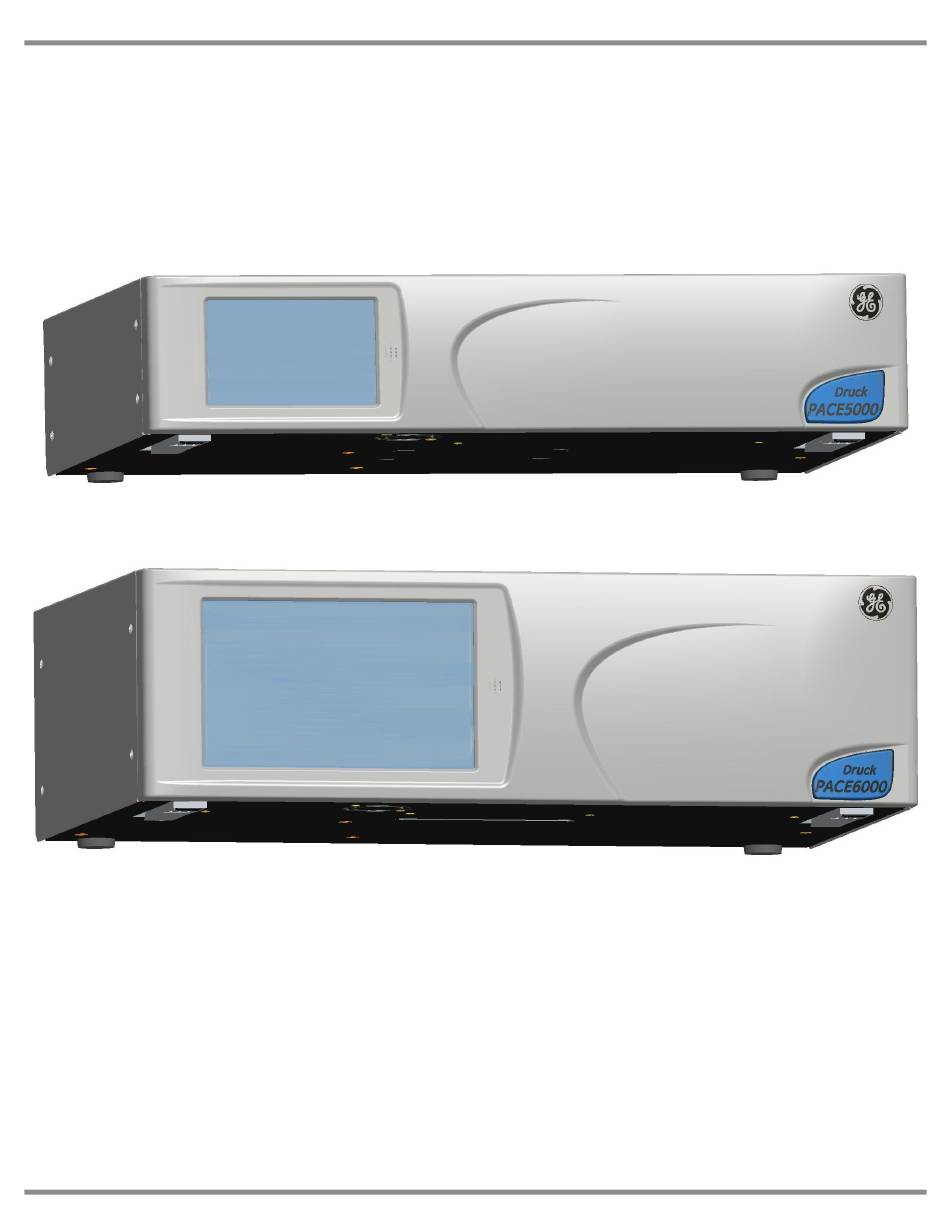

Figure 1-1 Vue générale du PACE5000
Figure 1-2 Vue générale du PACE6000
1 - 1 KF0443 Révision A
