2 Installation
Installation
La sécurité de tout système incorporant l'appareil relève de la responsabilité de l'assembleur
du système.
L'instrument exige une source de pression positive. Les instruments fonctionnant dans une
plage absolue ou dans une plage de pressions négatives nécessitent une source de vide.
Une source de vide doit également être utilisée pour obtenir une réponse rapide des
instruments fonctionnant à une pression proche de la pression atmosphérique.
Pour un fonctionnement double canal, il est possible d'utiliser deux sources de pression et de
vide indépendantes.
Remarque : Lorsque vous utilisez deux modules de pression
du module de pression)
• Le module de pression nominale plus élevée est monté à la position Module 1 de
droite, vue de l'arrière du produit
• Si deux modules ont des pressions nominales identiques, assurez-vous que le
module dont le numéro de série est le plus élevé est monté à la position Module 1
de droite, vue de l'arrière du produit.
Remarque : Tous les raccords pneumatiques doivent être conformes à la Directive sur les
équipements sous pression (PED) ou aux autres normes de pression locales.
Remarque : Lorsque vous raccordez ensemble les orifices de sortie de deux modules de
pression, assurez-vous que tous deux :
• délivrent une pression inférieure à 70 bar
OU
• délivrent une pression comprise entre 100 et 210 bar.
Pour éviter toute surpression des pièces pneumatiques et garantir la conformité à la norme
PED, ne mélangez pas les catégories.
KF0443 Révision A

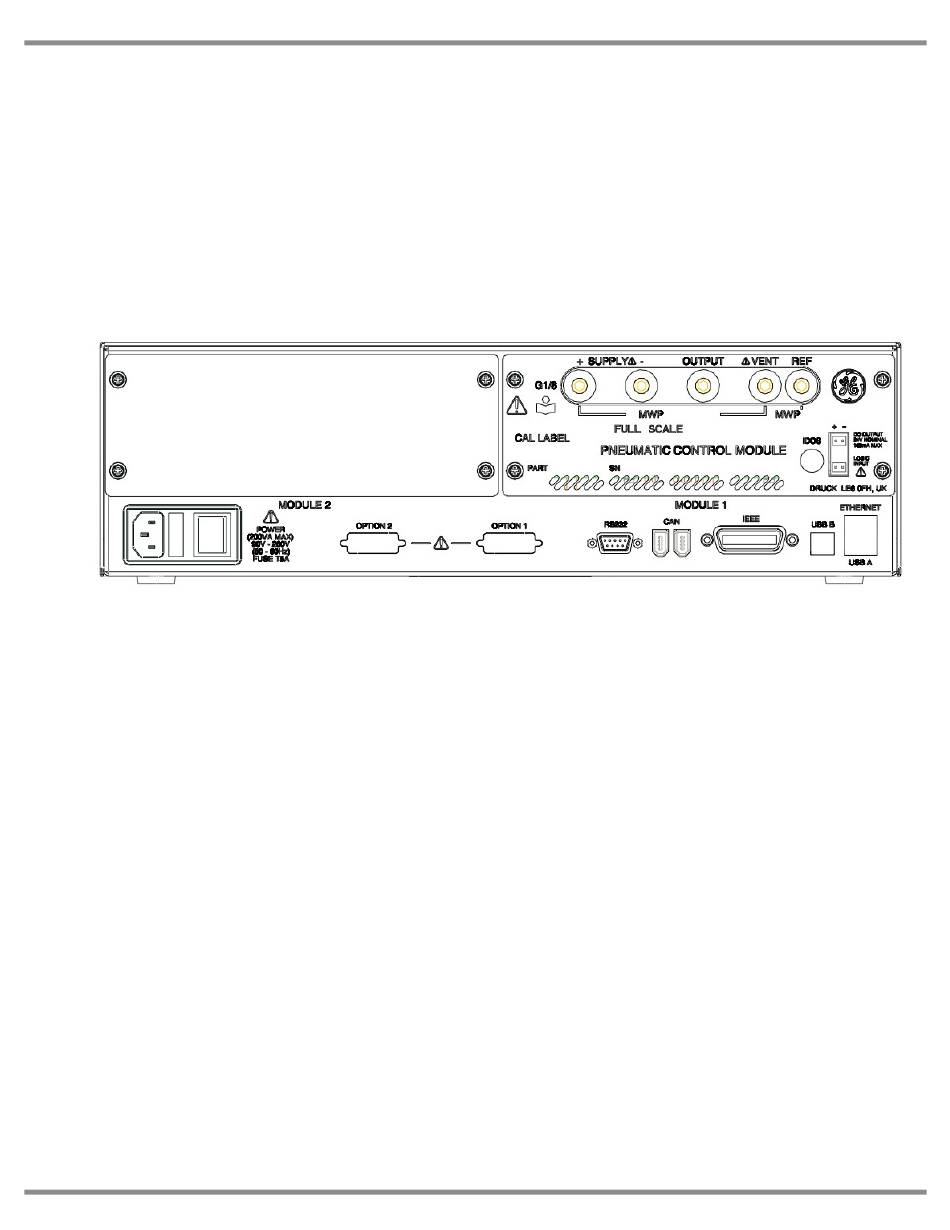

Figure 2-2 Vue arrière du module de pression
assurez-vous que :
(cf. Section 4.9 Remplacement
(cf. Fig 2-2)
2 - 4 [FR] Français
