Hi-hat, crash, ride
Caisse claire, toms
Grosse caisse

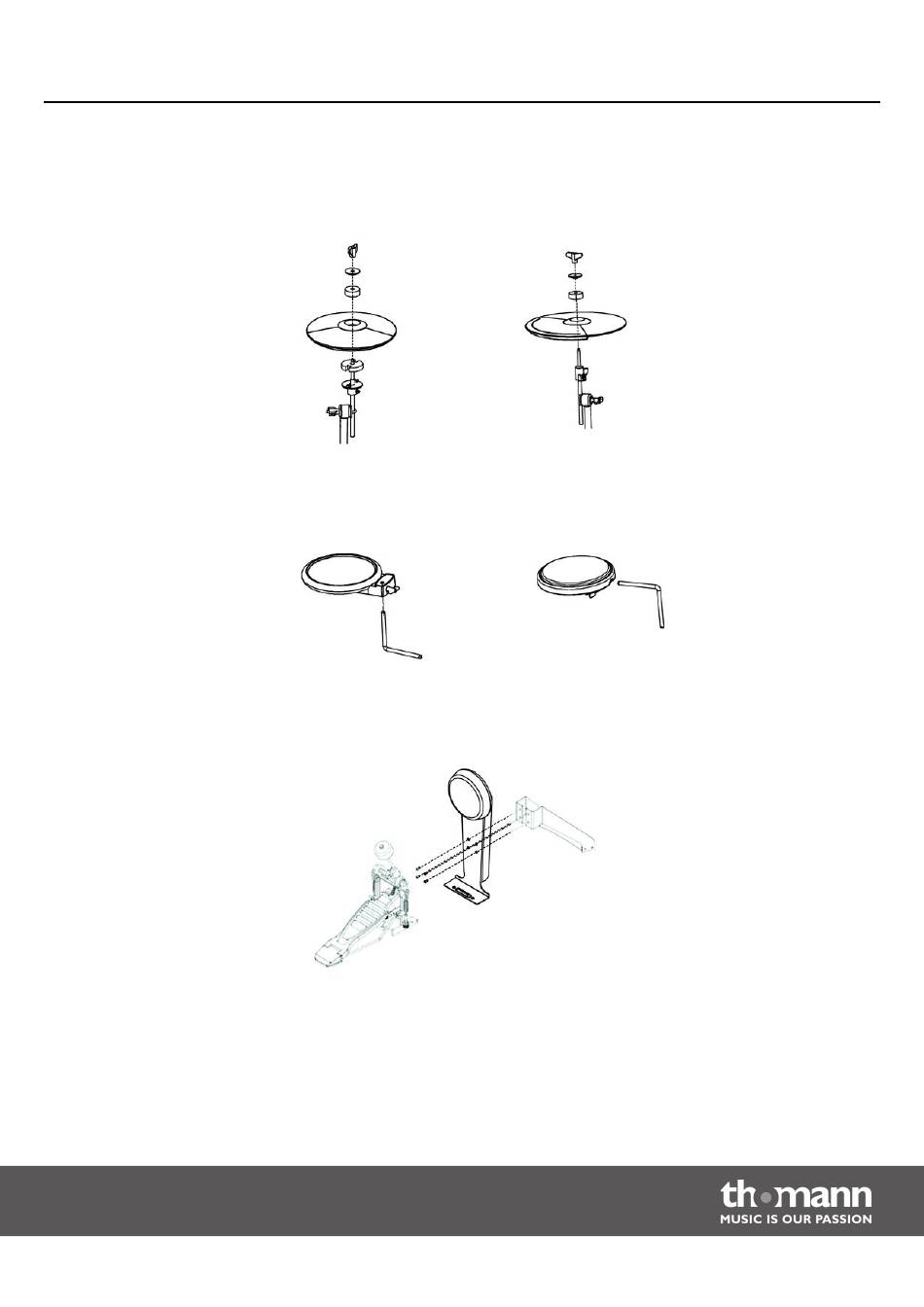

Dévissez les écrous papillons des supports de pad et retirez les rondelles de feutre
des supports. Mettez les pads en place sur les supports comme le montre l'illustra‐
tion. Placez les rondelles de feutre, puis fixez les pads sur les supports à l'aide des
écrous papillons correspondants. Lors du montage veillez aux désignations des pads
(HI-HAT = A-8 Hi-Hat, CRASH = A-12 Cymbal edg., RIDE = A-12 Cymbal).
Fixez le pad de caisse claire (à gauche) et les pads de tom (à droite) sur les équerres
comme indiqué dans la figure, orientez les équerres dans la position de jeu souhaitée
et serrez les vis de fixation sur les rack et sur les pads.
Le pad de grosse caisse est frappé avec une pédale (non fournie). L'illustration ci-des‐
sous vous montre, à titre d'exemple, l'assemblage du pad avec une pédale. Pour ce
faire, respectez les instructions de montage de la pédale.
MPS-250 USB
Assemblage
11
