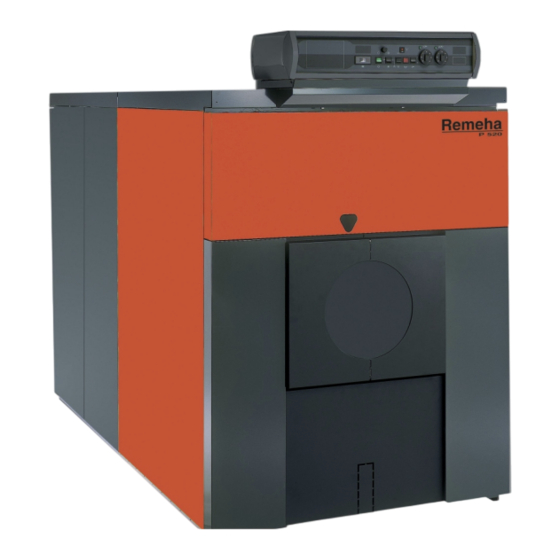

- Page 1 Remeha P 520 Français Chaudière fioul/gaz 29/08/05 Notice Technique 63116...
-
Page 2: Table Des Matières
Pièces de rechange ................18 Remeha P 520... -
Page 3: Généralités
Risque de dommages corporels et matériels. Respecter impérativement les Attention danger consignes pour la sécurité des personnes et des biens Information particulière Tenir compte de l'information pour maintenir le confort Renvoi Renvoi vers d'autres notices ou d'autres pages de la notice 29/08/05 - 300003790-001-C Remeha P 520... -
Page 4: Description
754 et 1450 kW. Gamme de chaudières Chaudière avec tableau de commande pouvant être équipé en option d'une régulation Rematic 2945 C3K pour le chauffage seul ou le chauffage et l'eau chaude sanitaire. Remeha P 520 29/08/05 - 300003790-001-C... -
Page 5: Caractéristiques Techniques
30 K. A allure nominale (puissance haute de la chaudière) = 13.1 à 13.5% pour le fioul domestique et 9.5% pour le gaz naturel. Température chaudière : 80 °C Température ambiante : 20 °C 29/08/05 - 300003790-001-C Remeha P 520... -
Page 6: Dimensions Principales
G = Longueur nécessaire au dégagement du tube équirépartiteur d'eau. Nota : Pour les modèles P 520-21 P 520-23 et P 520-25 une plaque pleine à découper est livrée sans le raccordement cheminée longueur 100 mm. Remeha P 520 29/08/05 - 300003790-001-C... - Page 7 Dimensions principales - Vue arrière P 520 29/08/05 - 300003790-001-C Remeha P 520...
-
Page 8: Mise En Place De La Chaudière
Raccordement coudé (non livré) Entrée d'air Sortie d'air P 520 P 520-13 P 520-15 P 520-17 P 520-19 P 520-21 P 520-23 P 520-25 1955 2245 2445 2645 2955 3155 3355 C mini 1266 1266 D mini Remeha P 520 29/08/05 - 300003790-001-C... -
Page 9: Aérations
En cas de corrosion de la chaudière et/ou de ses périphériques par des composés chlorés et/ou fluorés, la garantie contractuelle ne saurait trouver application. Montage Pour effectuer le montage de la chaudière, se reporter à la notice d'installation. 29/08/05 - 300003790-001-C Remeha P 520... -
Page 10: Raccordement Hydraulique
- 18 à 25 éléments : 159 - 6’’ à souder. P 520 P 520-13 P 520-15 P 520-17 P 520-19 P 520-21 P 520-23 P 520-25 C (mm) 1488 1488 1488 1504 1504 1504 1504 D (mm) H (mm) Remeha P 520 29/08/05 - 300003790-001-C... -
Page 11: Recommandations Importantes Pour Le Raccordement Du Circuit Chauffage
- La température d'eau dans la chaudière est maintenue à 50 °C ou plus ; la première allure doit être réglée au minimum à 30 % de l'allure nominale - Fonctionnement en basse température modulée (température de départ minimale : 40 °C) ; la première allure doit être réglée au minimum à 50 % de l'allure nominale 29/08/05 - 300003790-001-C Remeha P 520... -
Page 12: Remplissage De L'installation
Aucun remplacement de chaudière sur un réseau ancien ne doit être effectué sans un rinçage soigné de l'installation. Prévoir la mise en place d'un pot de décantation des boues sur le retour et à proximité immédiate de la chaudière. Orifice de désembouage taraudé 2’’ Remeha P 520 29/08/05 - 300003790-001-C... -
Page 13: Raccordement À La Cheminée
*Cote correspondant à l'extrémité du raccordement cheminée longueur 100 mm mm. Nota : Pour les modèles P 520-21 P 520-23 et P 520-25 une plaque pleine à découper est livrée sans le raccordement cheminée longueur 100 mm. 29/08/05 - 300003790-001-C Remeha P 520... -
Page 14: Raccordement Fioul Ou Gaz
- Retirer les 4 trappes de ramonage après avoir dévissé les écrous - Décrocher le panneau avant supérieur. à oreilles. - Retirer la traverse avant supérieure de maintien puis décrocher les panneaux avants inférieurs gauche et droit. - Décrocher le panneau avant inférieur. Remeha P 520 29/08/05 - 300003790-001-C... - Page 15 Remarque : le ramonage chimique est conseillé pour ce type de chaudière. - Remonter les turbulateurs. Les accrocher les uns aux autres en les engageant dans les carneaux. - Refermer les trappes de ramonage supérieures. 29/08/05 - 300003790-001-C Remeha P 520...
- Page 16 - Sortir la suie. - Remonter le tampon et les trappes de ramonage. - Remettre en place l'isolation arrière inférieure, la traverse et les panneaux arrières inférieurs en procédant en sens inverse du démontage. Remeha P 520 29/08/05 - 300003790-001-C...
-
Page 17: Nettoyage De L'habillage
2 Vidange Il est déconseillé de vidanger une installation, sauf en cas de nécessité absolue. 29/08/05 - 300003790-001-C Remeha P 520... -
Page 18: Plaquette Signalétique
La plaquette signalétique, à apposer lors de l'installation de la chaudière, permet son identification exacte et indique ses principales caractéristiques. Type de chaudière Plages de puissance Débits thermiques Pièces de rechange Voir page suivante Remeha P 520 29/08/05 - 300003790-001-C... - Page 19 Pièces de rechange Pour commander une pièce de rechange, indiquer le numéro de référence situé en face du repère désiré. 13/04/05 - 300003790-002-A Corps de chaudière 29/08/05 - 300003790-001-C Remeha P 520...
- Page 20 Isolation...
- Page 21 Jaquette 29/08/05 - 300003790-001-C Remeha P 520...
- Page 22 Tige d'assemblage Ø 14 - 2960 mm 25 8015-8925 éléments. 8555-8593 Sachet vis porte de ramonage 8006-8906 Bride carrée pleine + Joint 9508-6032 Cordon fibre de verre silicone 8006-8907 Bride carrée taraudée + Joint 8555-5515 Verrou complet Remeha P 520 29/08/05 - 300003790-001-C...
- Page 23 Plaque centrale supérieure 2071 mm Jaquette 8555-8075 Plaque centrale supérieure 2181 mm 8555-8008 Glissière 1225 mm 8555-8076 Plaque centrale supérieure 2271 mm 8555-8009 Glissière 1365 mm 8555-8079 Plaque centrale complémentaire 1196 mm 8555-8010 Glissière 1475 mm 29/08/05 - 300003790-001-C Remeha P 520...
- Page 24 Plaque avant supérieure gauche de 8555-8511 ramonage 940 mm Plaque avant supérieure gauche de 8555-8512 ramonage 1050 mm Jaquette latérale arrière 8555-8500 Panneau latéral arrière 400 mm 8555-8501 Panneau latéral arrière 600 mm 8555-8513 Visserie panneau latéral arrière Remeha P 520 29/08/05 - 300003790-001-C...
- Page 25 Remeha P 520 29/08/05 - 300003790-001-C...
- Page 26 Remeha P 520 29/08/05 - 300003790-001-C...
- Page 27 Remeha P 520 29/08/05 - 300003790-001-C...
- Page 28 © Droits d'auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. .Les descriptions et caractéristiques sont données à titre indicatif, elles peuvent donc subir des modifications sans avis préalable et sans obligation de les appliquer aux appareils livrés ou en commande.
