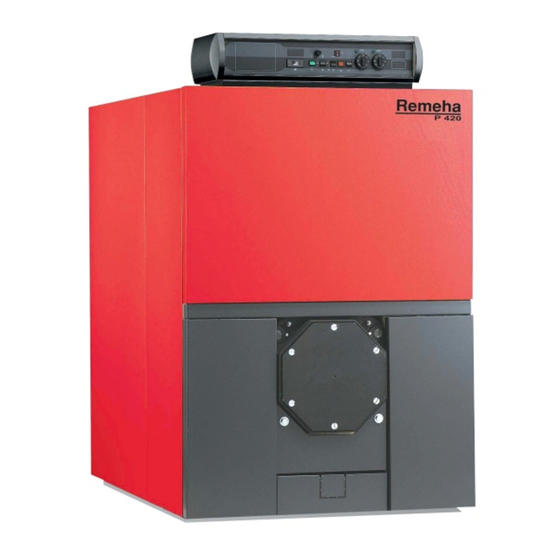

- Page 1 Remeha Chaudière fioul/gaz P 420 Notice de montage 300016851-02...
- Page 2 1 colis CS 41 CS 42 CS 43 CS 44 CS 45 CS 46 CS 47 5. Documents techniques Tous les modèles sont livrés avec 1 colis de documents techniques (composition du colis selon pays). P 420 03/11/2015 - 300016851-02...
- Page 3 2 Manutention du corps de chaudière assemblé Pour manutentionner le corps assemblé, il est possible d'utiliser les quatre anneaux de levage situés sur le châssis. 03/11/2015 - 300016851-02 P 420...
- Page 4 Risque de dommages corporels et matériels. Respecter impérativement les Attention danger consignes pour la sécurité des personnes et des biens. Information particulière Tenir compte de l'information pour maintenir le confort. Renvoi Renvoi vers d'autres notices ou d'autres pages de la notice. P 420 03/11/2015 - 300016851-02...
- Page 5 Arrière Elément intermédiaire Elément intermédiaire Type de chaudière Elément arrière Elément avant spécial (1) normal P 420-8 P 420-9 P 420-10 P 420-11 P 420-12 P 420-13 P 420-14 (1) Elément intermédiaire spécial à placer devant l'élément arrière. La forme de l'élément intermédiaire spécial est particulière : la fente comporte un triangle au lieu de deux.
- Page 6 P 420 03/11/2015 - 300016851-02...
- Page 7 -8 /-10 /-12 /-14 -9 /-11 /-13 M12 x 25 Utiliser les trous correspondant au nombre d'éléments de la chaudière, suivant l'indication figurant sur le châssis. 8229-0003 03/11/2015 - 300016851-02 P 420...
- Page 8 (1) Papier de verre Manipuler les nipples avec des gants pour éviter tous risques de coupure. (2) Enduit pour nipple (Livré) Nettoyer les nipples et les enduire de produit. P 420 03/11/2015 - 300016851-02...
- Page 9 (3) Silicone (livré) 03/11/2015 - 300016851-02 P 420...
- Page 10 Ne pas tirer sur la tresse au moment de l'introduction pour ne pas l'allonger et pour qu'elle conserve ainsi son épaisseur. Il ne faut pas effectuer le point de jonction de la tresse dans le bas de l'élément. 8229-0005 P 420 03/11/2015 - 300016851-02...
- Page 11 Attention : Ne pas forcer au serrage. Le bon serrage est atteint lorsque les éléments en fonte sont en contact. 03/11/2015 - 300016851-02 P 420...
- Page 12 Attention : Ne pas forcer au serrage. Le bon serrage est (1) Papier de verre (2) Enduit pour nipple (Livré) atteint lorsque les éléments en fonte sont en contact. Nettoyer les nipples et les enduire de produit. P 420 03/11/2015 - 300016851-02...
- Page 13 (colis accessoires corps) d’après les détails A-B. - Monter les tiges d’assemblage inférieures dans l’ordre donné par le schéma (4) (Voir pages suivantes : Vue de dessous). - Démonter l'outil de montage. Chine : Colis MP111 03/11/2015 - 300016851-02 P 420...
- Page 14 P420-8 P420-9 P420-10 P420-11 P420-12 P420-13 P420-14 (1) Avant - (2) Arrière - (3) Vue de dessus - (4) Vue de dessous (Voir page suivante) P 420 03/11/2015 - 300016851-02...
- Page 15 P420-8 P420-9 P420-10 P420-11 P420-12 P420-13 P420-14 (1) Avant - (2) Arrière - (3) Vue de dessus - (4) Vue de dessous 03/11/2015 - 300016851-02 P 420...
- Page 16 M12 x 61/ 57 M12 x 33/ 26 M12 x 40 P 420 03/11/2015 - 300016851-02...
- Page 17 03/11/2015 - 300016851-02 P 420...
- Page 18 Après le montage du corps, l'installateur doit effectuer un essai d'étanchéité eau à une pression égale à 1.3 fois la pression de service soit au minimum 7.8 bar, pendant une durée d'au moins 10 minutes. L'essai est effectué à la température ambiante. Bien évacuer tout l'air du corps de chauffe pour éviter tout risque d'éclatement de celui-ci. P 420 03/11/2015 - 300016851-02...
- Page 19 Maintien en pression pendant 10 minutes mini. Une chute de pression signifie qu'il y a une fuite dans le corps de chaudière. A : Pour les P420-8 à 10. B : Pour les P420-11 à 14, le collecteur de retour est remplacé par un collecteur avec répartiteur d'eau (marqué "INJ"). 03/11/2015 - 300016851-02 P 420...
- Page 20 M12 x 50 M12 x 85 M12 x 25 M12 x 30 Monter la charnière de porte foyère (colis accessoires corps) à gauche ou à droite selon le sens d'ouverture souhaité. P 420 03/11/2015 - 300016851-02...
- Page 21 0 18 M12 x 30 Laisser en place les 3 vis HM12x30 et les 3 rondelles L12 sur la porte foyère du côté opposé à la charnière rapportée. 03/11/2015 - 300016851-02 P 420...
- Page 22 0 12 P 420 03/11/2015 - 300016851-02...
- Page 23 1 x 8229-0023 1 x 8229-0023 D'abord 1 x 8229- D'abord 2 x 8229- Carneaux 0012, ensuite 2 x 8229-0012 0012, ensuite 2 x 8229-0012 2 x 8229-0012 inférieurs 1 x 8229-0024 1 x 8229-0024 03/11/2015 - 300016851-02 P 420...
- Page 24 Pour les chaudières livrées avec corps monté : Dévisser les vis et retirer les équerres A. P 420 03/11/2015 - 300016851-02...
- Page 25 M8 x 30 P420-8 P420-9-10-11 P420-12-13-14 03/11/2015 - 300016851-02 P 420...
- Page 26 Largeur de l'isolation P420-8 P420-9 P420-10 P420-11 P420-12 P420-13 P420-14 500 mm (RB2) Elément avant 500 mm (MP4) 600 mm (MP5) Elément intermédiaire 800 mm (MP2) 900 mm (MP3) Elément arrière P 420 03/11/2015 - 300016851-02...
- Page 27 Montage de l'isolation arrière 03/11/2015 - 300016851-02 P 420...
- Page 28 C003378-B Exemple avec 12 éléments. P420-8 P420-9-10-11 P420-12-13-14 M5 x 25 P420-8 P420-9-10-11 P420-12-13-14 P 420 03/11/2015 - 300016851-02...
- Page 29 Se reporter à la notice du tableau de commande de la les borniers prévus à cet effet dans le tableau de commande de la chaudière. chaudière. Les raccordements doivent être effectués par un professionnel qualifié. 03/11/2015 - 300016851-02 P 420...
- Page 30 38 Montage du tableau de commande C003608-A C003609-A P 420 03/11/2015 - 300016851-02...
- Page 31 C003423-B 03/11/2015 - 300016851-02 P 420...
- Page 32 P420-10 P420-11 P420-12 P420-13 P420-14 520 mm (RB2) Elément avant 770 mm (MP2) 930 mm (MP3) Elément intermédiaire 480 mm (MP4) 610 mm (MP5) 770 mm (MP2) 930 mm (MP3) Elément arrière 610 mm (MP5) P 420 03/11/2015 - 300016851-02...
- Page 33 M5 x 25 03/11/2015 - 300016851-02 P 420...
- Page 34 M5 x 25 Longueur du chapiteau P420-8 P420-9 P420-10 P420-11 P420-12 P420-13 P420-14 480 mm (RB2) Chapiteau avant 480 mm (MP4) Chapiteau intermédiaire 330 mm (MP2) 490 mm (MP3) Chapiteau arrière 170 mm (MP5) P 420 03/11/2015 - 300016851-02...
- Page 35 0 3,9 x 12,7 M12 x 25 0 3,9 x 12,7 03/11/2015 - 300016851-02 P 420...
- Page 36 P 420 03/11/2015 - 300016851-02...
- Page 37 03/11/2015 - 300016851-02 P 420...
- Page 38 4 Plaquette signalétique M000048-B Coller la plaquette signalétique livrée dans le sachet notice et correspondant au pays destinataire. 1 : Type de chaudière 2 : Plages de puissance 3 : Débit thermique P 420 03/11/2015 - 300016851-02...
- Page 39 03/11/2015 - 300016851-02 P 420...
- Page 40 Remeha Commercial UK Part of the BDR THERMEA Remeha House Molly Millars Lane RQ41 2QP Wokingham, Berks After Sales Tel: 01189743076 Technical Enquires: 01189743067 Internet: www.remeha.co.uk © Droits d'auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété...
