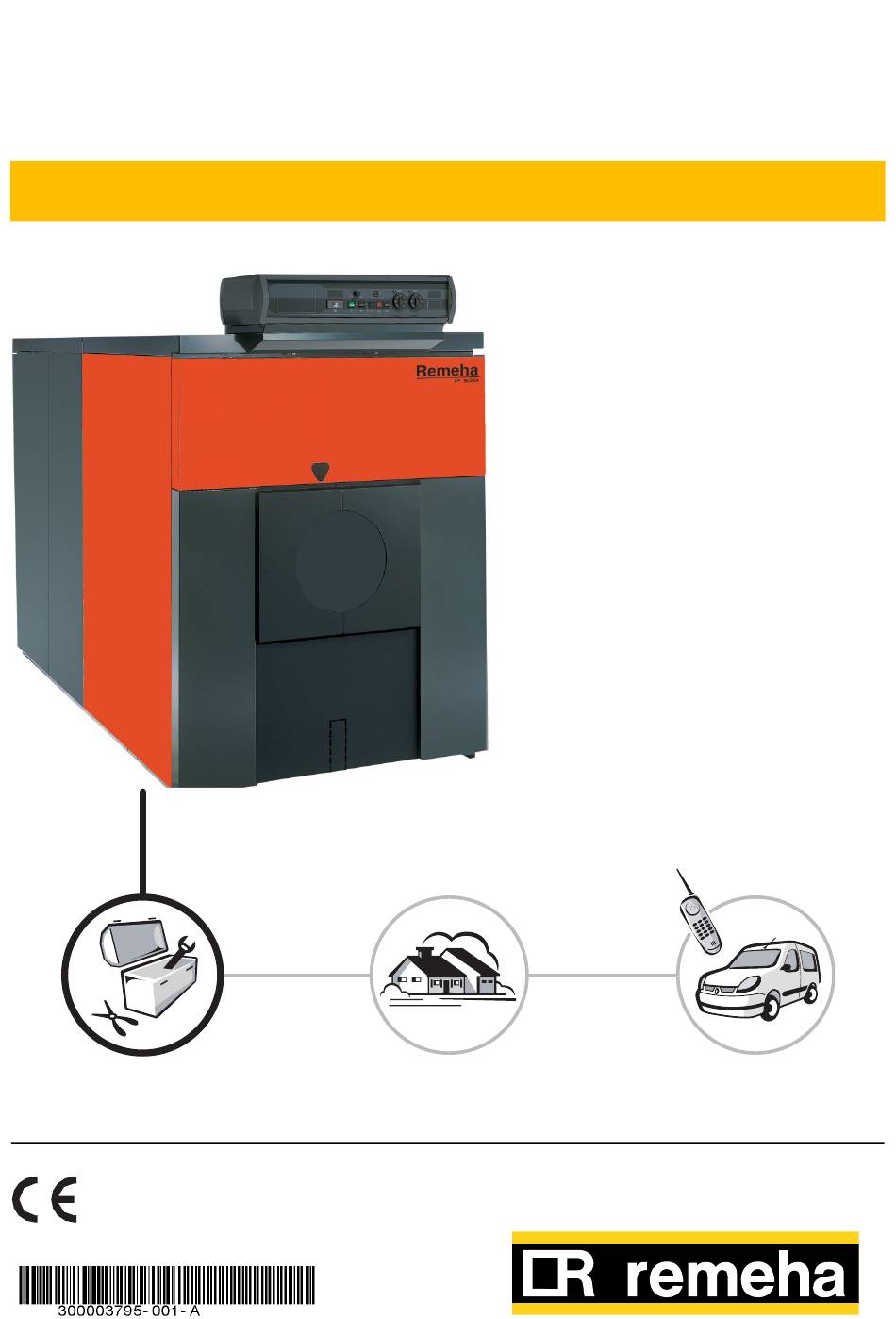

Remeha P 520
Français
Chaudière fioul/gaz
13/04/05
Notice
Installation

Publicité

Table des Matières
loading

Manuels Connexes pour REMEHA P 520

Sommaire des Matières pour REMEHA P 520

  • Page 1 Remeha P 520 Français Chaudière fioul/gaz 13/04/05 Notice Installation...
  • Page 2 Garniture tube répartiteur* *La garniture tube répartiteur d’eau des P 520 de 15 à 19 éléments est incluse dans le colis accessoires standard. **La garniture diaphragme des P 520 de 13 et 14 éléments est incluse dans le colis accessoires complémentaires.

  • Page 3: Turbulateurs

    • Turbulateurs Chaudière P 520 - Nombre d'éléments Turbulateurs Colis CM 22 Colis CM 23 • Garniture jaquette Chaudière P 520 - Nombre d'éléments Garniture jaquette Colis RC 2 Colis RC 3 Colis FA 142 Colis FA 143 Colis FA 10 Colis FA 11 •...
  • Page 4 • Accessoires - Livrables en option* Chaudière P 520 - Nombre d'éléments Plaque foyère avec orifice Ø 165/ 186/ 210/ 240 ou Ø 295 Plaque de raccordement à embout Ø 300 ou Plaque de raccordement pleine Jeu de plots antivibratiles...
  • Page 5 Elément intermédiaire spécial Elément avant Montage P 520 - Placer le châssis en respectant les positions données "DESSUS" et "AVANT" - Monter les pattes de fixation d'après le schéma et selon le type de chaudière (1 Vis Ø 12x40 - Clé de 19)
  • Page 6 - Engager les tiges d'assemblage inférieures dans les trous de l'élément arrière et les pattes de fixation du châssis pour bien positionner l'élément arrière par rapport au châssis. - Bien nettoyer tous les orifices de l'élément à l'aide d'une balayette. Supprimer tout dépôt au fond de l'élément. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 7 - Mettre en place la tresse siliconée Ø 10.5 mm dans les gorges en U siliconées et dans celle autour du foyer. Remarque : ne pas tirer sur la tresse au moment de l'introduction pour ne pas l'allonger et pour qu'elle conserve ainsi son épaisseur. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 8 Nettoyer au diluant alésages et nipples. - Enlever toute trace de peinture antirouille afin d'obtenir une surface parfaitement lisse. - Les enduire du lubrifiant livré avec les éléments. - Enfoncer modérement les 2 nipples. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 9 - Pour des raisons de sécurité, engager une tige d'assemblage latérale livrée dans les trous des 2 éléments. - Enfoncer l'élément modérément et simultanément sur les 2 nipples de l'élément arrière avec un marteau et une pièce de bois positionnée dans l'alignement des alésages. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 10 - Monter le restant des éléments intermédiaires (un par un) en procédant comme indiqué sur les figures 3, 4, 5, 6, 7 et 8. - Monter tout d'abord les éléments intermédiaires normaux puis les éléments intermédiaires spéciaux. Laisser l'outil de montage en place. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 11 à rendre solidaires le châssis et le bloc chaudière). - Arrêter le serrage lorsque l'espace libre entre les spires des ressorts est de l'ordre de 2 mm. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 12 - Monter les 2 traverses (livrées dans le colis FA 5/6) plis vers l'arrière et les fixer sur chaque tige par un ressort de dilatation, 1 écrou et 1 rondelle. - Enlever l'outil de montage. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 13 - Placer sur chaque tige, vers l'arrière le ressort de dilatation et sa rondelle. - Arrêter le serrage des écrous lorsque l'espace libre entre les spires du ressort est de l'ordre de 1 mm. Arrière Avant 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 14 Arrière Avant Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 15 - le quatrième élément intermédiaire spécial - largeur 150 mm - orifice 1/2’’ pour les P 520-21 à P 520-25. • Bouchonner les 2 orifices 1/2’’ libres pour les P 520-13 à P 520-19, ou les 3 orifices 1/2’’ libres pour les P 520-21 à P 520-25 des éléments intermédiaires spéciaux.

  • Page 16: Montage Des Brides Avants Supérieure Et Inférieure

    9.75 bar mini, pendant une durée de 10 minutes minimum. Monter une bride avec orifice de désembouage orienté vers le haut sur la connection départ supérieure. Monter une bride sans orifice sur la connection retour inférieure. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 17 - Maintien en pression pendant 10 minutes mini. Une chute de pression signifie qu’il y a une fuite dans le corps de chaudière. - Après l’épreuve hydraulique, vidanger la chaudière puis démonter toutes les pièces spécifiques montées sur l’élément arrière ayant servi à la réaliser. 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 18: Montage Des Turbulateurs

    18 Montage des turbulateurs Chaudière P 520 - Nombre d'éléments P 520-13 P 520-15 à 19 P 520-21 à 25 Nombre total de turbulateurs Numéro de colis CM 23 CM 22 + CM 23 2 x CM 23 - Mettre en place les turbulateurs dans les carneaux avants supérieurs, en accrochant les turbulateurs successivement l'un dans l'autre avant de les engager.

  • Page 19: Montage Des Tampons De Ramonage

    N° 1 N° 2 N° 3 N° 4 Nombre de tampons de ramonage par type Type de chaudière Avant Arrière P 520-13 P 520-15 P 520-17 P 520-19 P 520-21 P 520-23 P 520-25 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 20: Mise En Place Des Trappes Inférieures Sur Les Éléments Avant Et Arrière

    - Introduire le cordon d'étanchéité dans les rainures des 2 carneaux inférieurs à l'arrière comme à l'avant de la chaudière. - Mettre les 4 trappes des carneaux inférieurs en place et serrer à l’aide d’écrous à oreilles. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 21 - Poser la porte foyère au sol et fixer l'articulation sur la porte par 3 vis HM 12. 23 Mise en place de la charnière pour porte foyère Fixer la charnière de la porte foyère sur le côté droit ou gauche de l'élément avant par 3 vis HM 12x25. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 22 - Monter la porte foyère sur la charnière de porte en introduisant l'axe. - Fermer la porte foyère sur les 8 goujons et serrer à l'aide des 8 rondelles + écrous. - Monter les 2 trappes de carneaux supérieures (écrous à oreilles). Remeha P 520 13/04/05 - 300003795-001-A...

  • Page 23: Viseur De Flamme

    27 Montage bride de retour chaudière P 520-13 à P 520-25 P 520-13 : Colis FA 67 P 520-13 : Colis FA 48 P 520-15 à P 520-25 : Colis FA 69 à FA 79 P 520-15 à P 520-25 : Colis FA 50 à FA 60 •...
  • Page 24 1210 28 Montage bride de départ chaudière P 520-13 à P 520-15 P 520-13 à P 520-15 : Colis FA 42 à FA 50 P 520-13 à P 520-15 : Colis FA 61 à FA 69 P 520-17 à P 520-25 : Colis FA 51 à FA 60 P 520-17 à...

  • Page 25: Montage Du Départ Fumées

    Avant le montage de la boîte à fumée, graisser tous les boulons, goujons et vis avec de la graisse haute température (non livrée). - Mettre en place le joint plat autocollant sur la boîte de fumées. - Mettre en place le tampon de ramonage et le fixer par 2 écrous H 10 + rondelles Ø 10. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 26 - Le départ de fumée est fixé sur la façade arrière par 6 goujons, rondelles et écrous Ø 12. - La plaque de raccordement acier, adaptée préalablement au carneau de jonction à la cheminée, ou la plaque de raccordement avec embout, se fixe à l'aide de 10 écrous H10 + rondelles Ø10. Remeha P 520 13/04/05 - 300003795-001-A...

  • Page 27: Montage Du Contrôleur De Débit

    - Visser à fond le contrôleur de débit sur le manchon. Le sens de la flèche sur le boîtier doit correspondre au sens de l'écoulement de l'eau dans la tuyauterie. Contrôleurs de Nombre d'éléments débits Code 8802-4743 8802-4746 8802-4738 8802-4753 8802-4755 8802-4757 8802-4759 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 28 - Mettre en place les turbulateurs dans les carneaux avants supérieurs, en accrochant les turbulateurs successivement l'un dans l'autre avant de les engager. Chaudière P 520-13 P 520-15 à P 520-19 P 520-21 à P 520-25 Nombre total de turbulateurs N° de colis...
  • Page 29 - Visser à l’aide de 2 vis H8 x 16 + rondelles L8 en partant du troisième trou à l’avant et en face de l’écrou spécial. - A l’arrière, visser à l’aide de 2 vis H8 x 16 + rondelles L8 en face des trous oblongs et de l’écrou spécial. 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 30: Montage De L'isolation Supérieure (19 À 25 Éléments): Colis Fa37, Fa39, Fa40, Fa41

    39 Montage de la pièce intermédiaire (19 à 25 éléments): Colis RC3 - Monter la pièce intermédiaire sur les tiges d’assemblage en engageant d'un côté l'encoche dans la tige d'assemblage et en jouant sur la flexibilité de l'autre tige. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 31 - Fixer les équerres de positionnement (colis RC2 ou RC3) sur les bossages supérieurs droit et gauche de l'élément avant : 2 vis H8 x 16 + 2 rondelles à dents (clé de 13). 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 32: Montage Des Pattes Support De Rail Inférieur: Colis Rc2 Ou Rc3

    42 Montage des pattes support de rail inférieur: Colis RC2 ou RC3 • Exemple pour une P 520-13 - Fixer les pattes supports de rail inférieurs à l'aide de vis H8 x 16 + Rondelle à dents. Nota : pour le sens de montage, se référer aux schémas ci-après.
  • Page 33 Côté gauche Pattes de supports de rails Châssis Remarque : pour les 19 et 21 éléments 2 pattes supports de rails inférieurs et 2 équerres de fixation des rails supérieurs ne sont pas utilisées. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 34 - Engager le trou inférieur de l'équerre dans le têton - Visser à l’aide de 1 vis H10 x 50 + rondelles à dents + écrous H10 - Monter 1 écrou "Rapid" en partie supérieure de l'équerre (fût taraudé vers l'intérieur). Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 35 - Procéder de la même façon à la découpe pour les panneaux suivants au niveau des équerres de fixation. Isolations latérales (mm) Type de chaudière Avant Arrière P 520-13 1200 P 520-15 1200 P 520-17 1200 P 520-19 1200 1200 P 520-21 1200 1200 P 520-23 1200 1200 P 520-25 1200 1200 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 36 • Exemple avec P 520-17 Arrière Avant 13 à 17 éléments - Fixer le rail du haut à l'aide de vis H8 x 30 + rondelles L8 (premier trou du rail à l’avant en face de la première équerre de fixation) et continuer pour le restant des équerres.
  • Page 37 P 520-17 P 520-19 P 520-21 1050 P 520-23 1050 P 520-25 1050 longueur 400 dans colis FA10 longueur 600 dans colis FA11 Panneaux longueur 940 dans colis FA142 longueur 1050 dans colis FA143 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 38: Montage Du Support De Tableau (Pour Tous Tableaux): Colis Rc2 Ou Rc3

    8 écrous "Rapid" pour les chaudières de 19 à 25 éléments. - Fixer le support de tableau (colis RC2 ou RC3) sous les 2 chemins de câble par 2 vis H8 x 16 + 2 rondelles à dents. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 39 50 Colis RC2 ou RC3 - Mettre en place la traverse avant (colis RC2 ou RC3) et le fixer par 2 vis H8x16 et 2 vis à tôle Ø 3.94 x 12.7 + rondelles à dents. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 40 51 Colis RC1 Remeha P 520 13/04/05 - 300003795-001-A...

  • Page 41: Montage Du Tableau

    Positionner le tableau sur les douilles avants. Ouvrir le tableau (2 vis sur le côté). - Faire passer le câble brûleur derrière le support de jaquette et le faire descendre vers le brûleur entre le panneau latéral et l'isolation. 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 42: Mise En Place Des Bulbes

    NL : Raccorder l'option pressostat de sécurité. Tous les raccordements s'effectuent sur les borniers prévus à cet effet dans le tableau de commande de la chaudière. Voir chapitre ”Raccordement électrique” de la notice spécifique jointe au tableau. Remeha P 520 13/04/05 - 300003795-001-A...

  • Page 43: Mise En Place De L'isolation

    Rondelle à dents Ecrou "Rapid" Chemin de câble Support tableau Traverse avant - Desserrer les vis (montées en vue 50). - Faire glisser les encoches de l'enjoliveur le long des vis - Resserer les vis Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 44 - Placer l’isolation dans le panneau avant central inférieur (tissu noir vers l'extérieur). - Emboîter le panneau avant central inférieur (colis RC2 ou RC3) dans la traverse avant inférieure puis l'accrocher sur le panneau de porte foyère. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 45 - Poser la traverse de maintien (colis RC2 ou RC3) sur les panneaux avants gauche et droit, en prenant soin de placer les 2 languettes centrales derrière le panneau de porte foyère. - Accrocher le panneau avant supérieur (colis RC2 ou RC3) sur les panneaux latéraux par 4 douilles. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 46 Mettre en place les 2 traverses arrières (colis RC2 ou RC3) derrière le pli des panneaux latéraux arrières et fixer chacune sur les panneaux latéraux par 2 vis à tôle Ø 3.94 x 12.7. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 47 66 Montage du chemin de marche pour 13 à 17 éléments: Colis FA23, FA25, FA27 - Poser les chemins de marche sur les chemins de câble trous ronds à l’avant de la chaudière. - Fixer à l’aide de vis H8 x 30 + rondelles à dents. 13/04/05 - 300003795-001-A Remeha P 520...
  • Page 48 68 Colis FA34 à FA41 • Mettre en place les isolations des tampons (colis FA34 à FA41) : - P 520-13 à P 520-17 : 2 isolations. - P 520-19 à P 520-25 : 4 isolations. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 49 P 520-17 P 520-19 P 520-21 1050 P 520-23 1050 P 520-25 1050 longueur 400 dans colis FA10 longueur 600 dans colis FA11 Chapiteaux longueur 940 dans colis FA142 longueur 1050 dans colis FA143 13/04/05 - 300003795-001-A Remeha P 520...

  • Page 50: Plaquette Signalétique

    70 Plaquette signalétique - Coller la plaquette signalétique sur l’habillage de la chaudière à un emplacement visible. Remeha P 520 13/04/05 - 300003795-001-A...
  • Page 51 Remeha P 520 13/04/05 - 300003795-001-A...
