FLUVO C2 rondo Notice D'utilisation page 8

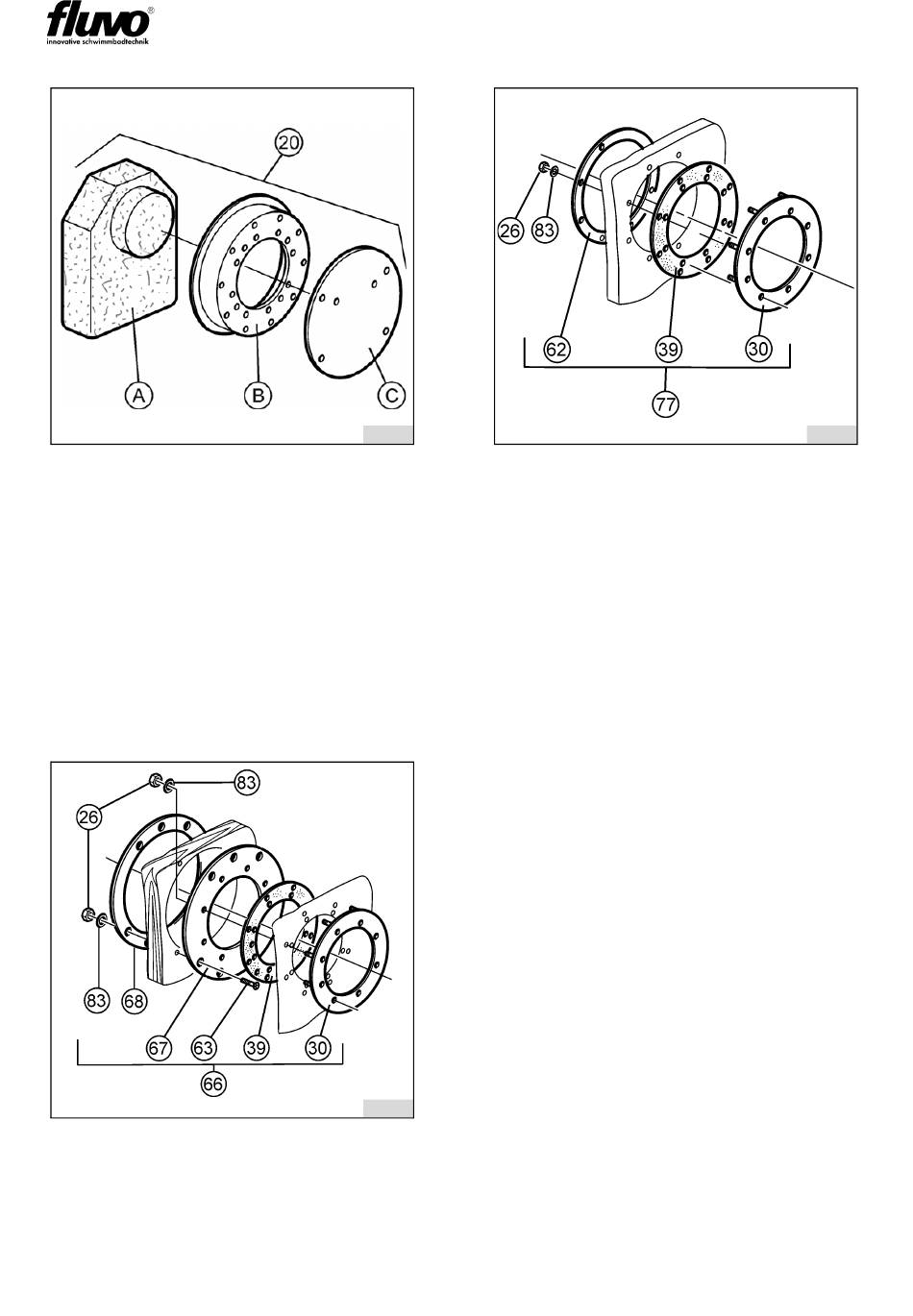

fig. 4
III - Pièce à sceller pour bassin béton-
carrelage et bassin béton-liner
La pièce à sceller (Pos. 20) se compose
de :
A E lément de remplissage en styropor
B Corps
C Feuille protectrice
Le corps est scellé dans le béton de la
paroi en béton du bassin. Voir à cet effet
les indications fournies au chapitre 4 de
cette notice d'utilisation.
fig. 6
7
8444
8421
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Germany
fig. 5
III - Pièce à sceller pour bassin
préfabriqué
La pièce à sceller (Pos. 77) se compose
de :
1. bague de serrage
2. joint plat
3. bague de retenue
4. écrous et rondelles
III – Pièce à sceller pour bassin bois-
liner
La pièce à sceller (Pos. 66) se compose
de :
1. bague de serrage
2. joint plat
3. bague de retenue
4. bague de retenue
5. vis de fixation
6. écrous et rondelles
NOTICE D'UTILISATION
8420
Pos. 30
Pos. 39
Pos. 62
(Pos. 26/83)
Pos. 30
Pos. 39
Pos. 67
Pos. 68
Pos. 63
(Pos. 26/83)
C2 rondo
Version: 27200 - E
