sigfox ANALOG PWR - Guide utilisateur / User guide version V1.2.0

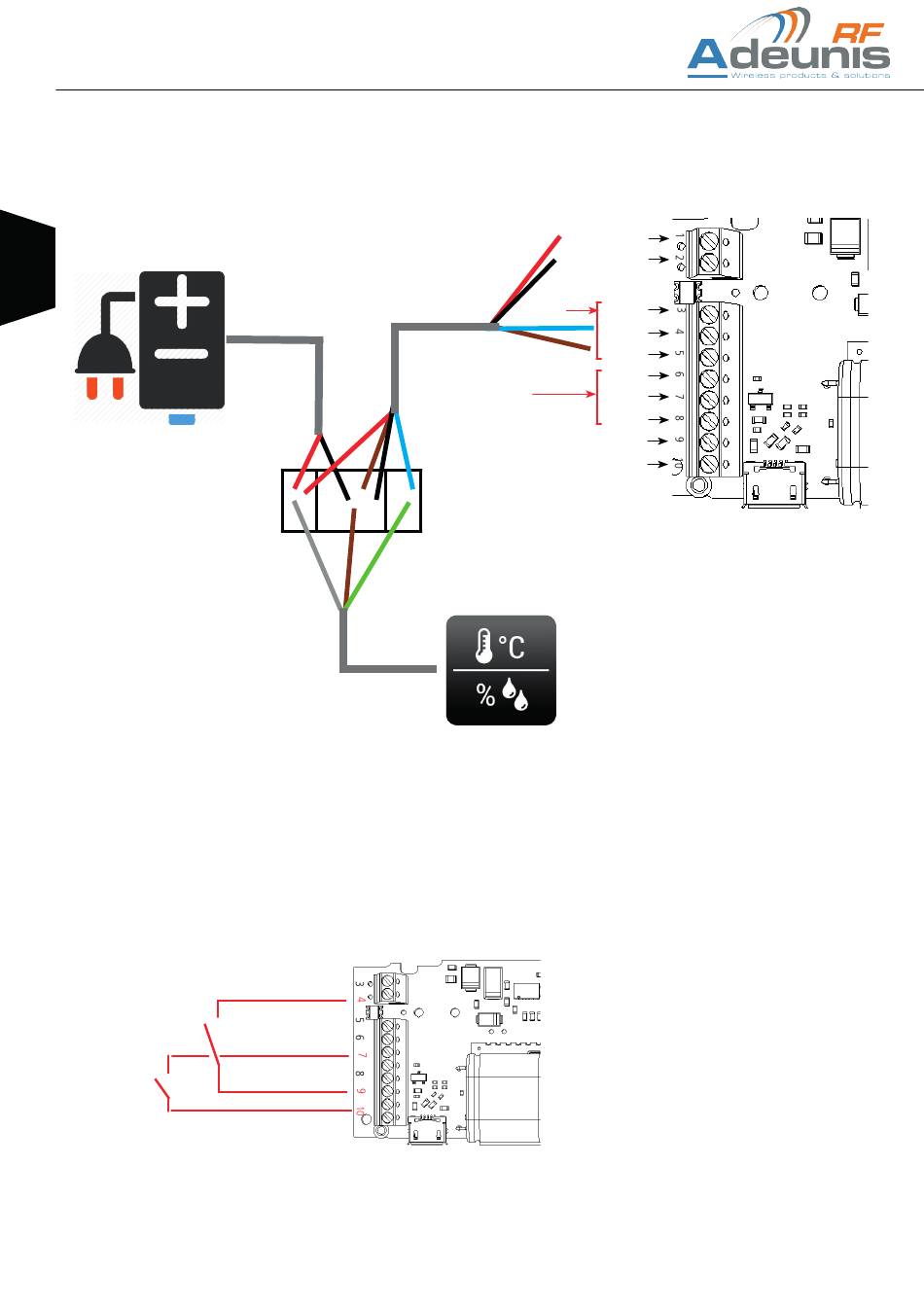

5.4. Câblage des capteurs analogique
Exemple de montage capteur(s) Analogique(s)
Alimentation électrique
Exemple : 10-29V, 100mA (dépendant
des besoins du capteur)
FR
5.5. Câblage des entrées déclenchement TOR
Le câblage des entrées TOR permet d'effectuer une acquisition sur les voies analogiques et une transmission des données lors d'un évènement
sur ces entrées.
Capteur 2
GND_1
Capteur 1
Déclenchement TOR Voie 1
GND_2
Déclenchement TOR Voie 2
Alim. externe +
Alim.externe -
Voie 1
Voie 2
Déclenchement TOR Voie 1
Déclenchement TOR Voie 2
Temperature + humidity sensor
Capteur 1
4-20mA
GND
0-10V
4-20mA
GND
0-10V
Montage direct capteur(s) TOR
Page
34
of 73
