Procédure
1. Décrochez le support du ventilateur du dissipateur de chaleur et retirez-le.

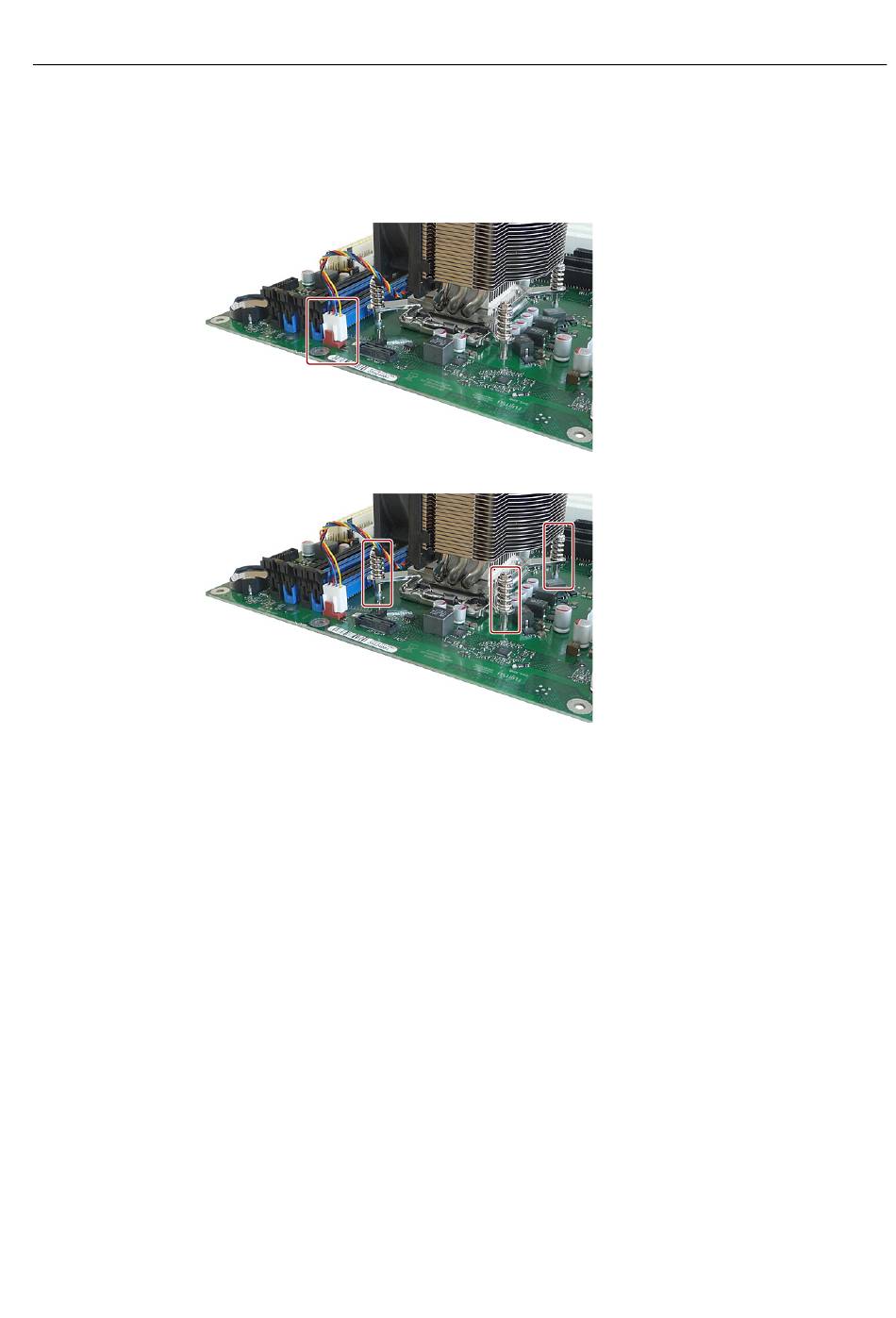

2. Débranchez le connecteur du ventilateur indiqué.
3. Desserrez les vis indiquées.
4. Retirez le dissipateur de chaleur.
5. Déverrouillez le socle et soulevez son couvercle.
SIMATIC IPC547D
Instructions de service, 06/2011, A5E03473781-01
La quatrième vis est cachée par le dissipateur de chaleur sur la figure.
Maintenance et entretien de l'appareil
7.1 Montage et démontage de composants matériels
75
