Cerabar PMP11, PMP21, PMP23
Endress+Hauser
7
Options de configuration
7.1
Afficheur enfichable PHX20 (en option)
Aucun affichage ou autre dispositif de configuration n' e st nécessaire pour utiliser l' a ppareil.
Toutefois, les appareils avec un connecteur électrovanne peuvent être équipés d' u n
afficheur local optionnel PHX20.
Un affichage à cristaux liquides à 1 ligne (LCD) est utilisé. L' a fficheur local montre les
valeurs mesurées, les messages d' e rreur et les messages d' i nformation. L' a ffichage de
l' a ppareil peut être orienté par pas de 90°. Selon l' o rientation de l' a ppareil, il est donc facile
de lire les valeurs mesurées.
7.1.1
Conditions de stockage
Utiliser l' e mballage d' o rigine.
Gamme de température de stockage : –30...+80 °C (–22...+176 °F)
7.1.2
Montage

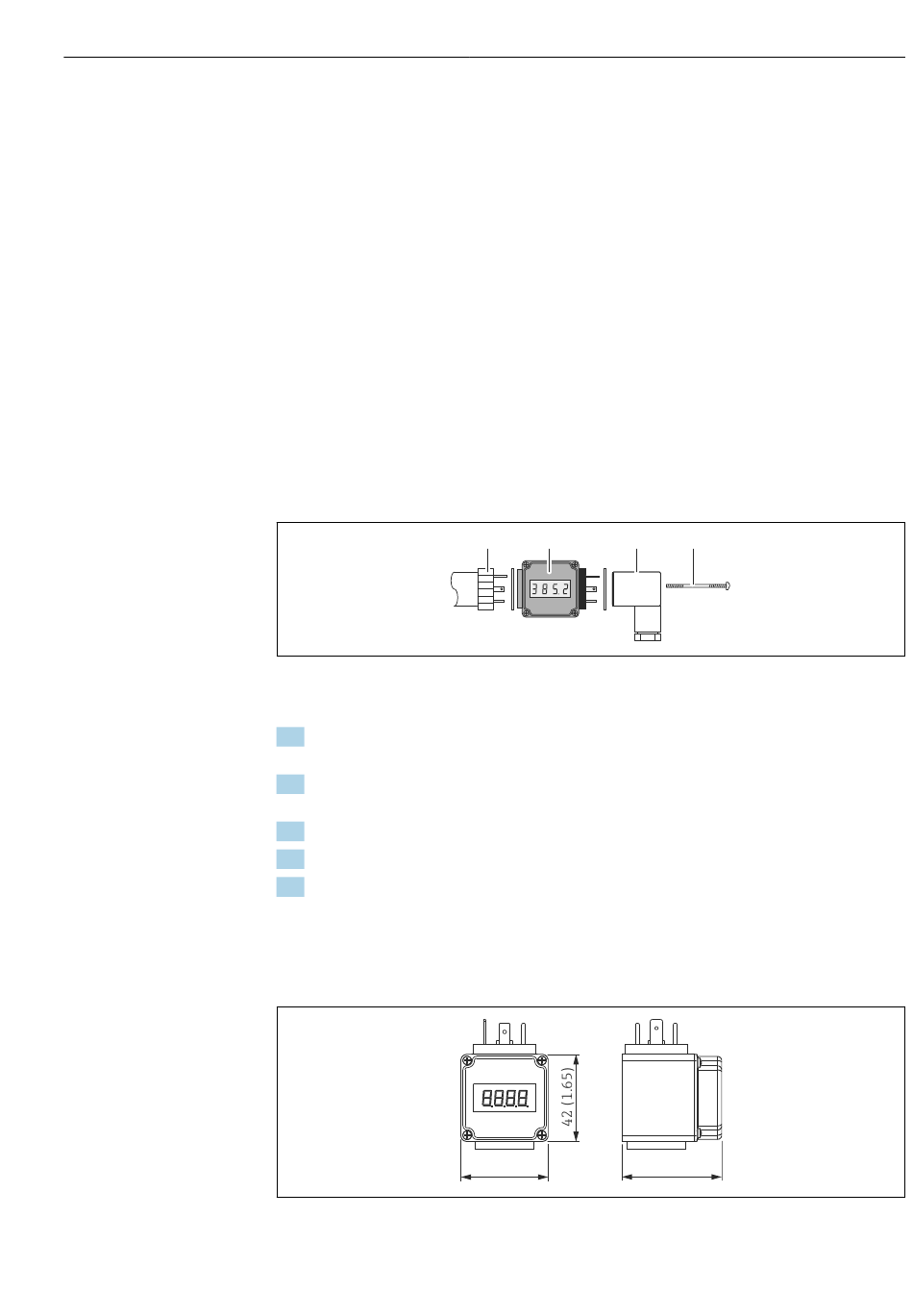

Monter l' a fficheur enfichable dans l' o rdre suivant.
1. Placer les joints entre le capteur/afficheur enfichable et l' a fficheur enfichable/
connecteur.
2. Insérer l' a fficheur enfichable (2) entre le connecteur (3) et la prise femelle (1) du
capteur.
3. Replacer la vis d' a rrêt (4) avec la plus longue vis comprise dans la livraison.
4. L' a ffichage peut être tourné de 90°.
5. Un autocollant (compris dans la livraison) avec information sur l' u nité technique peut
être collé sous l' a ffichage par LED.
L' a fficheur enfichable est opérationnel une fois son montage terminé.
Dimensions de montage
1
2
3
42 (1.65)
48 (1.89)
Options de configuration
4
A0022208
A0022210
21
