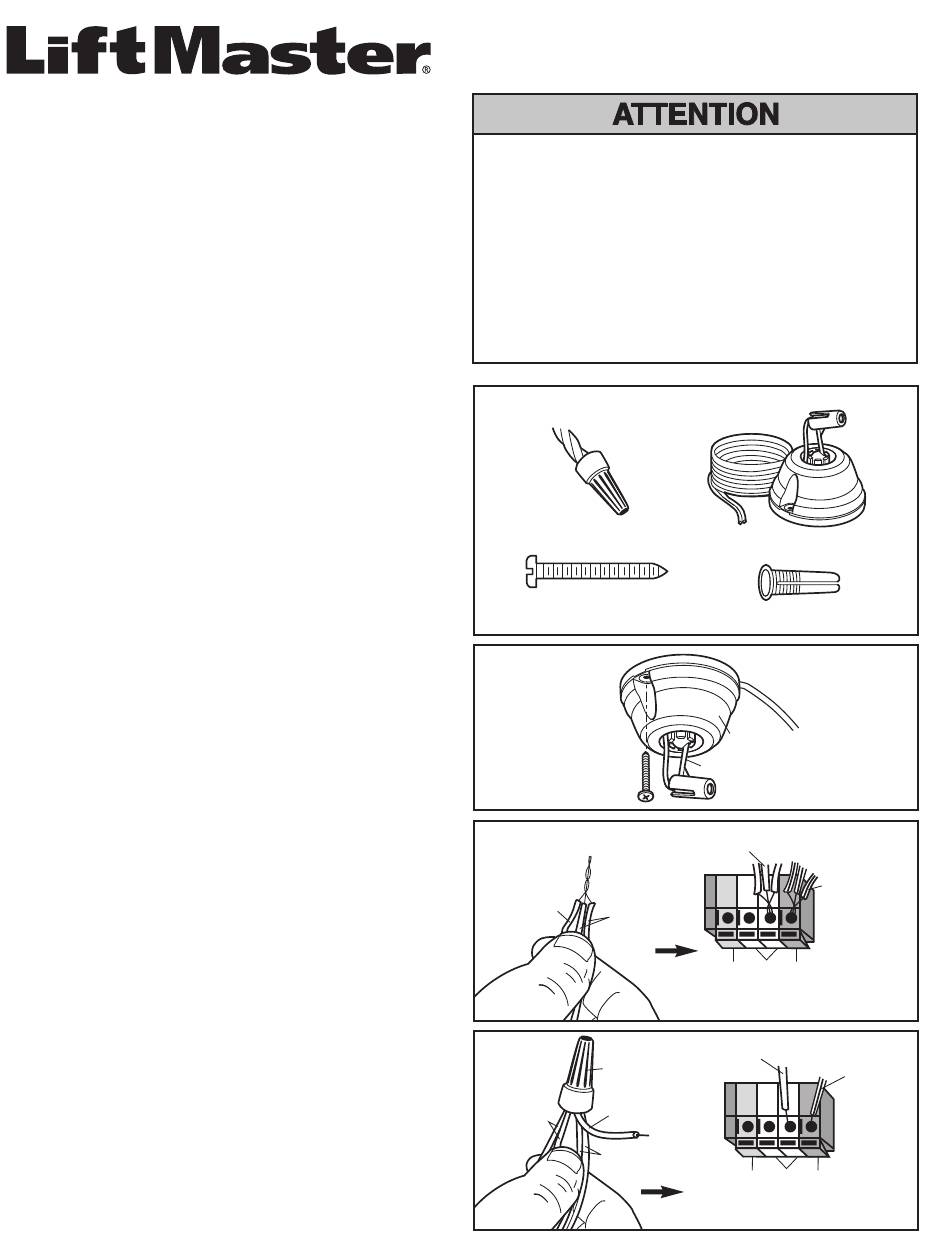

LiftMaster 975LM Manuel D'installation

INSTALLATION
1. Ouvrir la porte du garage et garer le véhicule à l'extérieur du garage.
2. Déterminer l'emplacement de montage sur le plafond, ou àproximité,
et monter l'assistant de garage avec les vis et les chevilles fournies
(Figure 1).
3. Appuyer sur les languettes sous les fils et enlever temporairement les
fils blanc et blanc-noir de détecteur de sécurité de l'ouvre-porte de
garage.
4. Dénudage des fils avant l'installation :
Installation d'un assistant de garage : Séparer les fils blanc et
blanc-noir et dénuder 11 mm (7/16 po) de l'isolant des fils de
l'assistant de garage.
Installation de deux assistants de garage : Couper 15 cm (6 po) de
l'extrémité d'un des fils d'assistant de garage pour utilisation avec les
fils de connexion. Séparer les fils blanc et blanc-noir et dénuder 11
mm (7/16 po) de l'isolant des deux extrémités de fil de connexion.
5. Branchement des fils :
Installation d'un assistant de garage : Torsader ensemble les fils de
la même couleur de l'assistant de garage et des détecteurs de
sécurité. Insérer les fils torsadés dans les trous de branchement
rapide, blanc dans blanc et blanc-noir dans gris (Figure 2).*
Installation de deux assistants de garage : Séparer les fils blanc et
blanc-noir et dénuder 11 mm (7/16 po) d'isolant de l'extrémité des fils
d'assistant de garage. Torsader ensemble les fils de la même couleur
de l'assistant de garage, des détecteurs de sécurité et des fils de
connexion. Attacher avec un écrou à fils (fournis). Insérer les fils
torsadés dans les trous de branchement rapide, blanc dans blanc et
blanc-noir dans gris (Figure 3).*
* Consulter l'installation des fils dans le manuel d'utilisation de l'ouvre-
porte de garage.
PARAMÈTRES ET RÉGLAGES
1. Conduire le véhicule dans le garage et le garer à l'endroit normal
désiré (Figure 4).
2. Activer le localisateur de l'assistant de garage en bloquant le passage
des détecteurs d'inversion de sécurité. Le laser émet un rayon à
impulsion rouge vif. En utilisant le pivot, pointer le rayon rouge à
l'endroit du tableau de bord ou du capot qui peut être facilement vu
du siège du chauffeur.
REMARQUE : Le laser s'éteint automatiquement après une minute. Si le
réglage n'est pas fini avant l'extinction du laser, il suffit de bloquer le
passage des détecteurs d'inversion de sécurité pour réactiver le rayon.
3. Assis dans le siège du chauffeur, vérifier qu'il est possible de voir
l'emplacement du rayon rouge. Cet emplacement est le nouveau point
de référence pour garer le véhicule (Figure 5). ATTENTION : Le rayon
ne doit pas être pointé directement dans les yeux. Répéter la
procédure pour l'installation optionnelle du second kit de laser
accessoire.
Pour plus d'informations :
www.devancocanada.com
ou appel sans frais au 855-931-3334
LASER GARAGE ASSISTANCE DE GARAGE
Pour éviter toute LÉSION des yeux ou les dommages du produit :
• Il NE faut jamais pointer le laser à qui que ce soit.
• Le rayon laser NE doit jamais être pointé aux yeux.
• Il NE faut jamais démonter le laser.
• L'assistant de garage N'EST pas un remplacement pour les
bonnespratiques de garage.
• Utiliser les commandes, les réglages ou procédures autres que
celles spécifiées peut causer des risques d'exposition à des
radiations dangereuses.
• UNIQUEMENT pour utilisation avec les ouvre-porte de garage
fabriqués par LiftMaster.
Inventaire de l'emballage
Écrou pour Fils (2)
Vis 6ABx1-1/4 po (1)
Les Étíquettes (2) Non Illustré
Figure 1
Figure 2
Blanc Assistance
de Garage Fil Blanc Détecteurs
de Sécurité Fil
Figure 3
Écrou à Fil
(fournier)
Blanc Connexion
Blanc Assistance
Fil á Borne
de Garage Fil
Blanc Détecteurs
de Sécurité Fil
MODÈLE 975LM ET 975LMC
Assistance de Garage (1)
Cheville (1)
Assistance de Garage
Le Pivot
Blanc Connexion Fils
Blanc-Noir
Connexion Fils
Rouge Blanc Gris
Trous de Branchement Rapide
Répéter avec blanc-noir fils.
Blanc Connexion Fils
Blanc-Noir
Connexion
Fils
Rouge Blanc Gris
Trous de Branchement Rapide
Répéter avec blanc-noir fils.
