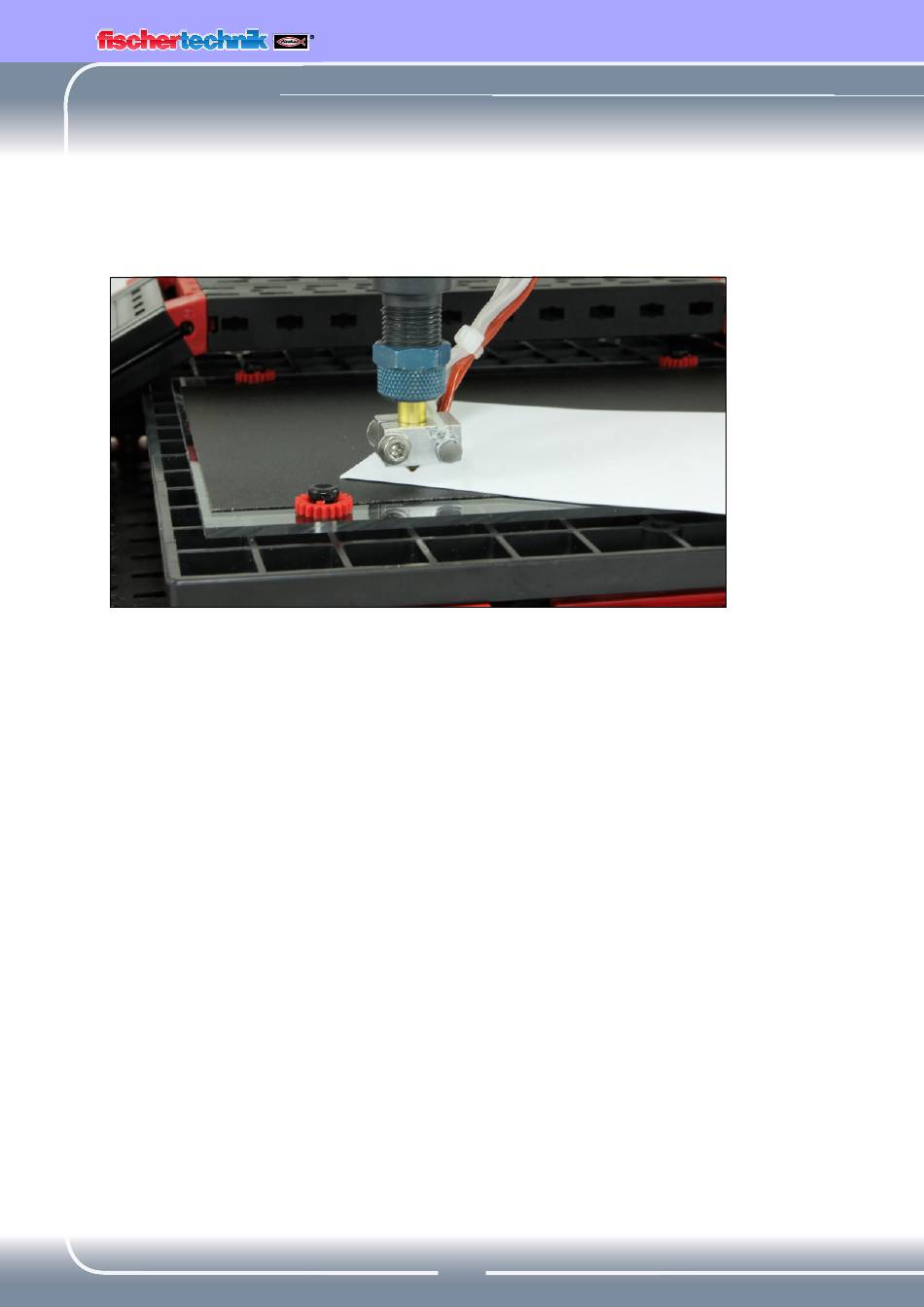

À l'aide de la carte d'ajustement fournie, contrôlez à présent l'écart entre la pointe
d'aiguille de la tête d'impression et le lit d'impression. La carte d'ajustement doit
passer encore entre la buse et le lit d'impression, et pouvoir en être retirée facilement.
Si l'écart n'est pas réglé correctement, veuillez le modifier à présent comme suit :
Déplacez la tête d'impression en faisant tourner les broches du haut (axe Z) vers
le haut ou le bas jusqu'à ce que la pointe d'aiguille entre en contact avec la carte
d'ajustement. Faites ensuite tourner la vis de réglage du bouton de fin de course
jusqu'à ce que le bouton soit enfoncé et que vous entendiez un déclic. Vous avez
à présent réglé la position d'arrêt de la tête d'impression. Veuillez bloquer alors
la vis de réglage. Appuyez à présent sur Z-Home (Accueil Z). L'axe Z continue de
se déplacer vers le haut avant de revenir au niveau du bouton de fin de course. À
l'aide de la carte d'ajustement, vous pouvez à présent vérifier une nouvelle fois si
l'écart des buses est correct et au besoin l'ajuster.
Modifiez à présent ce paramètre sur tous les points de coin du lit d'impression.
Pour ce faire, déplacez manuellement la tête d'impression à l'aide de la touche
fléchée vers la droite sur la position X 100. Vérifiez alors une nouvelle fois l'écart
avec la carte d'ajustement. Si l'écart est incorrect, veuillez l'ajuster ici une nouvelle
fois en procédant comme décrit précédemment, à savoir en ouvrant la chaîne
d'entraînement et en corrigeant l'une des broches de manière à ce que l'écart
entre la buse et le lit d'impression soit correct. Refermez à présent la chaîne. Opérez
ensuite un déplacement dans le sens Y sur la valeur 100 et vérifiez l'écart des buses.
En cas d'écart dans cette direction, vous pouvez quelque peu soulever la plaque
d'impression à l'aide du dispositif de renforcement des trous fourni aux endroits
correspondants et la coller pour ce faire simplement sous la plaque d'impression.
