Condensol 2 V 24 R - Condensol 2 V 28 R - Condensol 2 V 34 R
F
Kit 2ème circuit, pointeau
2 circuits de chauffe
(radiateurs, plancher chauffant)
Module
électronique
AGU2.5
Nappe de
raccordement
Appareil
d'ambiance
sur Circuit 1
(C1)
Appareil
d'ambiance
sur Circuit 2
(C2)
Raccordement
SIEMENS SIEMENS
REV 12 REV 12
Thermostat d'ambiance (TA)
Dans le cas d'un thermostat d'ambiance avec horloge de programmation, régler la chaudière sur le régime
"confort" permanent (ligne P 11 réglée à 0, ligne P 12 réglée à 24:00).
Sonde d'ambiance QAA73.110
Sur la sonde, régler la pente de chauffe "circuit 2" ligne 80.
Kit 2ème circuit, pointeau, 2 circuits de chauffe (radiateurs et plancher chauffant)
Notice de référence "1195"
Circulateur
chauffage
"circuit 1"
X10-01 X10-02 X10-06
Sonde extérieure
Shunt
SIEMENS SIEMENS
Aucun
Aucun Aucun
C2 C1
C2

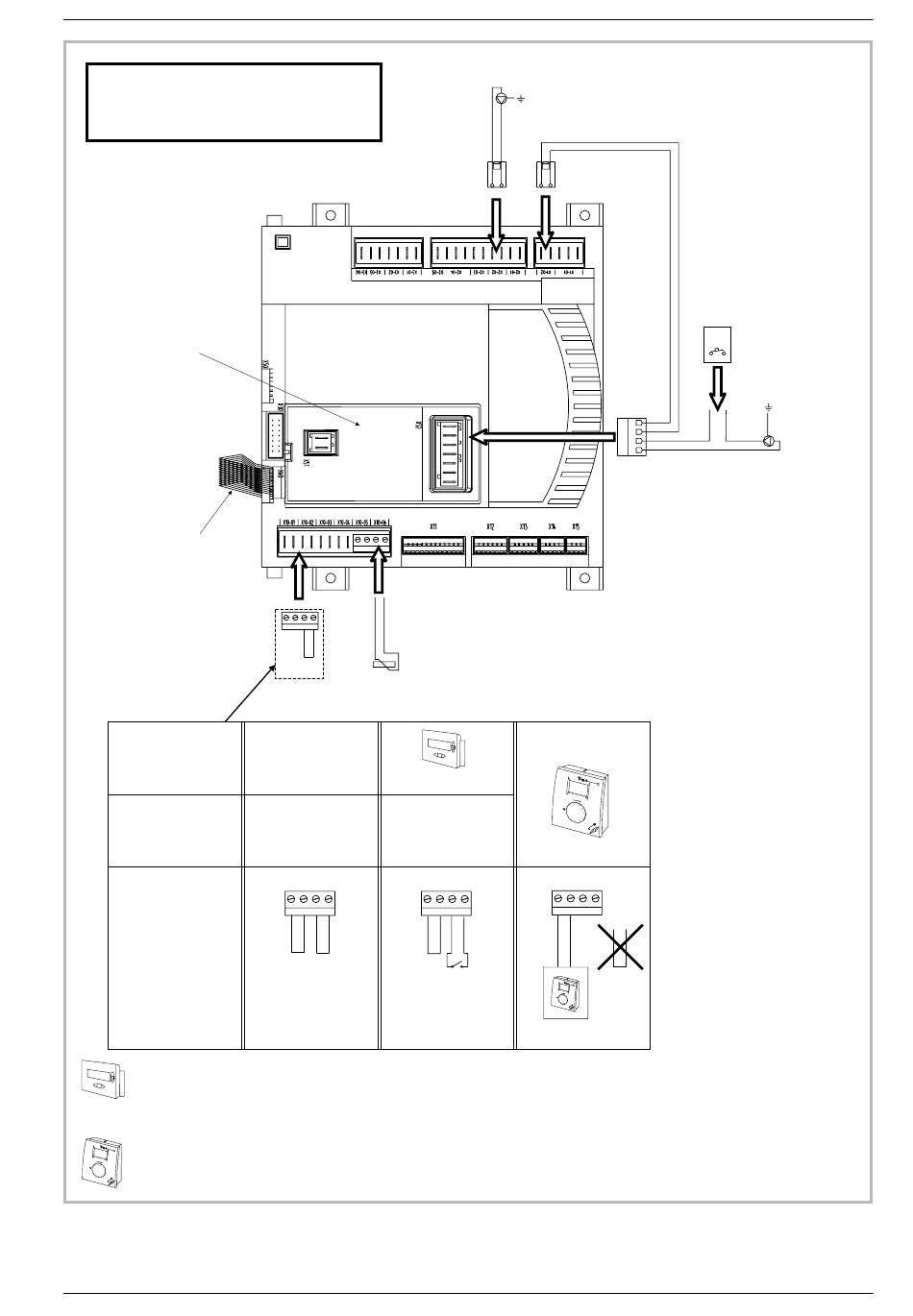

Figure 27 - Bornes de raccordement
Boîtier électronique
LMU 64
REV 12 REV 12
C1
C1
et
C2
TA
QAA73.110
Sécurité
plancher
chauffant
Circulateur
chauffage
"circuit 2"
27
