Atlantic Condensol 4100 Notice De Référence

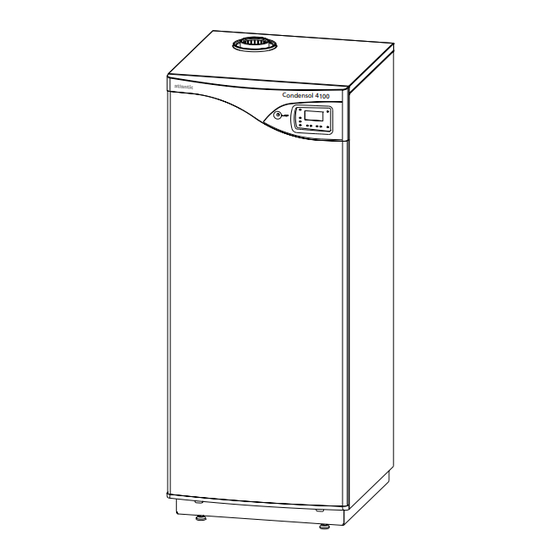

Chaudière gaz à condensation
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Condensol 4124 BVI R - réf. 021 747
Condensol 4134 BVI R - réf. 021 748
Chaudière gaz à condensation
Type C13, C33, C53, B23, B23P
BE : Catégorie I
LU : Catégorie I
2E(s)B
2E

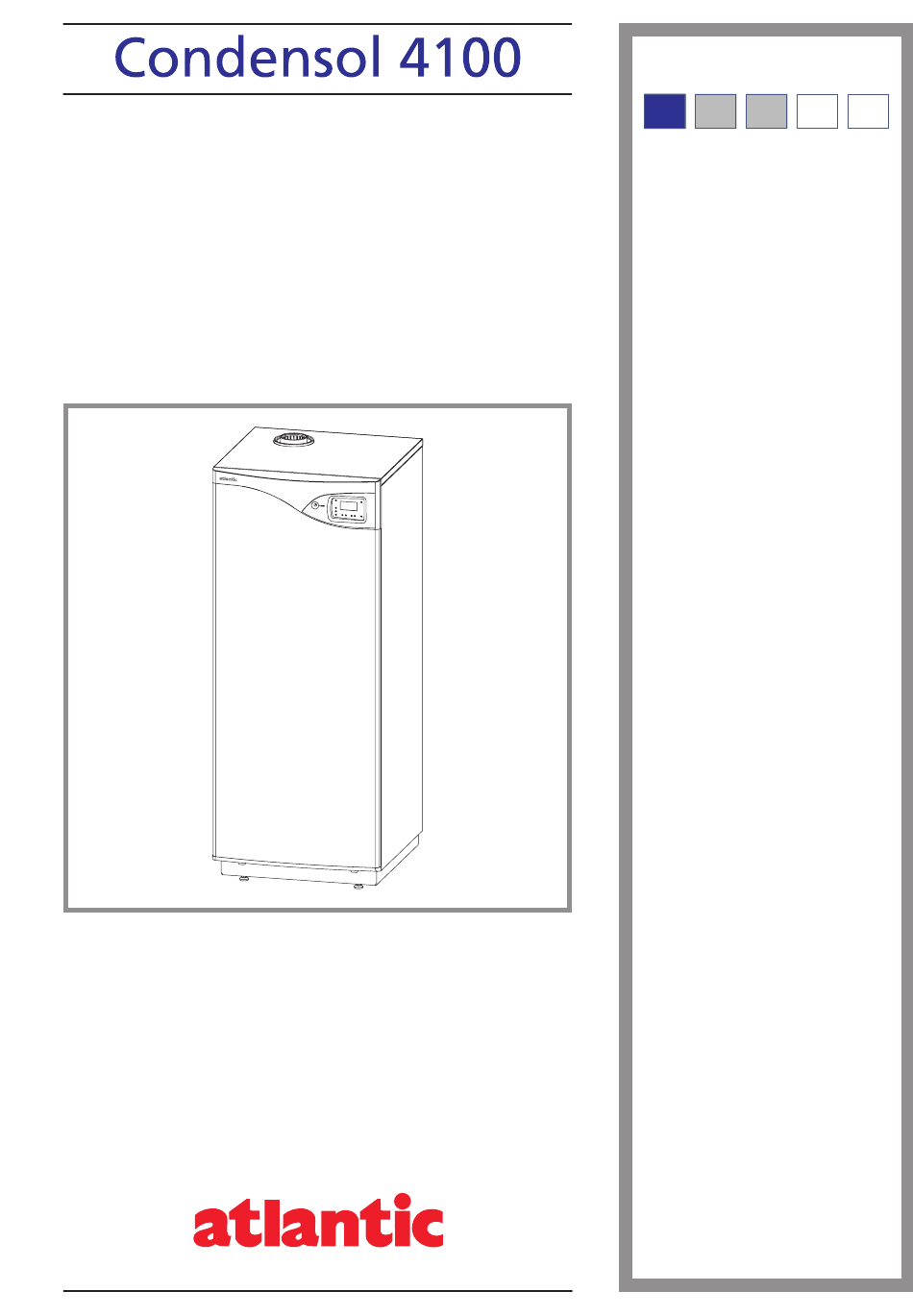

Conden sol 4100
Document n° 1296-2 ~ 2/12/2008
FR NL DE ES
DE : Die deutschsprachige
Bedienungsanleitung ist auf Anfrage
atlantic
zu erhalten bei
Avenue Château Jaco 1 - 1410 Waterloo
Tel.: 02/357.28.20 - Fax : 02/353.21.82
Notice de référence
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
Société Industrielle de Chauffage
BP 64 - 59660 MERVILLE - FRANCE
Téléphone : 03.28.50.21.00
Fax : 03.28.50.21.97
www.atlantic-francobelge.fr
RC Hazebrouck
Siren 440 555 886
Matériel sujet à modifications sans préavis
Document non contractuel.
PL
,

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantic Condensol 4100

Sommaire des Matières pour Atlantic Condensol 4100

  • Page 1 Condensol 4124 BVI R - réf. 021 747 DE : Die deutschsprachige Bedienungsanleitung ist auf Anfrage Condensol 4134 BVI R - réf. 021 748 atlantic zu erhalten bei Avenue Château Jaco 1 - 1410 Waterloo Chaudière gaz à condensation Tel.: 02/357.28.20 - Fax : 02/353.21.82 Type C13, C33, C53, B23, B23P BE : Catégorie I...

  • Page 2: Table Des Matières

    Condensol 4124 BVI R - Condensol 4134 BVI R Nous vous félicitons de votre choix. Certifiée ISO 9001, la Société Industrielle de Chauffage, groupe Atlantic, garantit la qualité de ses appareils et s’engage à satisfaire les besoins de ses clients.
  • Page 3 Condensol 4124 BVI R - Condensol 4134 BVI R Mise en service ......... p. 28 Contrôles avant mise en service .

  • Page 4: Présentation Du Matériel

    Condensol 4124 BVI R - Condensol 4134 BVI R 1. Présentation du matériel 1.2. Matériel en option 1.1. Colisage • Kit plancher chauffant direct (073 446) • 1 colis : Chaudière habillée • Kit hydraulique 2ème circuit • 1 colis : Conduit de raccordement au choix Vanne mélangeuse 3 voies (074 715) •...
  • Page 5 Condensol 4124 BVI R - Condensol 4134 BVI R 1.3. Caractéristiques générales Modèles ..... Condensol ..4124 BVI R ..4134 BVI R Référence .
  • Page 6 Condensol 4124 BVI R - Condensol 4134 BVI R 16 kW 28 kW 24 kW 34 kW Ø 20x27 M 1002 1060 Condensats 1412 1533 Soupape 1477 1598 Départ chauffage Ø 26x34 M Ø 20x27 M Retour chauffage Ø 26x34 M Ø...
  • Page 7 Condensol 4124 BVI R - Condensol 4134 BVI R Ω 1 mbar = 10 mmCE = 100 Pa 43907 mbar Ω, 25°C 10000 34 kW 28 kW 2490 16 kW 1000 24 kW ° C Sonde extérieure 1000 1500 Ω 32500 30000 Figure 4 - Pressions et débits disponibles 1 circuit...

  • Page 8: Fonctions De Régulation

    Condensol 4124 BVI R - Condensol 4134 BVI R 1.4. Principe de fonctionnement 1.4.3. Fonctions de protection • Régime “hors gel” L’équipement électronique assure l’ensemble des tâches de surveillance, de commande et de régulation La protection hors gel agit dans tous les modes de pour le fonctionnement du brûleur, le chauffage et la fonctionnement et a priorité...
  • Page 9 Condensol 4124 BVI R - Condensol 4134 BVI R 1 Brûleur 14 Retour chauffage (1 circuit) 2 Flexible d’amenée d’air 15 Entrée - sortie eau sanitaire 3 Ventilateur 16 Tuyau d'entrée eau froide sanitaire 4 Vanne gaz 17 Robinet de vidange 5 Bloc hydraulique 18 Logement de la sonde sanitaire 6 Ballon sanitaire...
  • Page 10 Condensol 4124 BVI R - Condensol 4134 BVI R Figure 8 - Organes de l’appareil Notice de référence "1296"...
  • Page 11 Condensol 4124 BVI R - Condensol 4134 BVI R Légende : 1 Prise pour analyse de l'air comburant 2 Purgeur manuel 3 Flexible d’amenée d’air 4 Regard de flamme 5 Électrode d’allumage 6 Ventilateur 7 Soupape de sûreté 8 Manomètre 9 Purgeur automatique 10 Bloc hydraulique (vanne directionnelle et circulateur chaudière)
  • Page 12 Condensol 4124 BVI R - Condensol 4134 BVI R mode (bar) reset 10 Touche d’information • Température d’eau chaude sanitaire • Pression hydraulique de l’installation • Phase de fonctionnement - Test de démarrage - Démarrage des ventilateurs - Préventilation - Temps de pré-allumage - Temps de sécurité...

  • Page 13: Instructions Pour L'installateur

    Condensol 4124 BVI R - Condensol 4134 BVI R 2. Instructions pour l’installateur 2.1. Conditions réglementaires La traversée de la première paroi doit être réalisée de d’installations pour la Belgique façon étanche. Lors de la traversée d’autres parois, aucun système L’installation et l’entretien de l’appareil doivent être d’étanchéité...
  • Page 14 Condensol 4124 BVI R - Condensol 4134 BVI R Ouvrant Entrée d'air Lucarne Lucarne 0,6 m 0,4 m 0,4 m 0,4 m 0,4 m L < 1 m 0,6 m 0,4 m 0,4 m 0,4 m 0,4 m 0,4 m L >...
  • Page 15 Condensol 4124 BVI R - Condensol 4134 BVI R • Soit au dispositif vertical d’amenée d’air comburant et 40 cm d’évacuation des produits de combustion (type C33). 1,2 m • S o i t a u c o n d u i t s s é p a r é s d ’ a m e n é e d ’ a i r e t pente <...
  • Page 16 Condensol 4124 BVI R - Condensol 4134 BVI R Raccordement ventouse type C13 90° 90° 90° 90° Mini 16 et 24 kW 1577 mm 28 et 34 kW 1698 mm ¤ Coude à 90° = 1 m de conduit droit ¤...
  • Page 17 Condensol 4124 BVI R - Condensol 4134 BVI R Raccordement ventouse type C53 Raccordement cheminée type B23P Conduit flexible ou rigide Dimensions du conduit calculé selon la norme EN 13384-1 et la pression maximum disponible à la 90° buse. 90° Raccordement cheminée type B23 Longueur rectiligne maximale = 11 m (hors terminal).

  • Page 18: Raccordements Hydrauliques

    Condensol 4124 BVI R - Condensol 4134 BVI R E ff e c t u e r p l u s i e u r s o p é r a t i o n s d e r i n ç a g e d e 2.6.
  • Page 19 Condensol 4124 BVI R - Condensol 4134 BVI R SDe SP kit 2 circuit, ème vanne mélangeuse 3 voies 1 ou 2 circuit(s) de chauffe (radiateurs et) plancher chauffant kit 2 circuit, ème pointeau de réglage 1 ou 2 circuit(s) de chauffe (radiateurs et) plancher chauffant légende...

  • Page 20: Raccordement Au Circuit Sanitaire

    Condensol 4124 BVI R - Condensol 4134 BVI R 2.6.5. Raccordement au circuit sanitaire Déplacer le vase d’expansion (voir fig. 43, p. 44). Monter les raccords diélectriques et les tuyauteries eau sanitaire avec les joints sur la trappe de visite. Placer sur l’arrivée d’eau froide un groupe de sécurité...

  • Page 21: Sonde Extérieure

    Condensol 4124 BVI R - Condensol 4134 BVI R 2.9. Sonde extérieure Pour un confort optimum et économique, il est nécessaire d’installer la sonde extérieure. Consulter les instructions de montage sur l’emballage de la sonde. Placer la sonde sur la façade la plus défavorisée, en général la façade nord ou nord-ouest.
  • Page 22 Condensol 4124 BVI R - Condensol 4134 BVI R Perfinox 4100 VI Perfinox 4100 BVI Condensol 4100 VI Condensol 4100 BVI 1 circuit de chauffe - radiateurs Sécurité Sécurité plancher plancher - plancher chauffant direct chauffant chauffant direct direct Circulateur...
  • Page 23 Condensol 4124 BVI R - Condensol 4134 BVI R Perfinox 4100 BVI R Perfinox 4100 VI R Kit 2 circuit, ème Condensol 4100 BVI R Condensol 4100 VI R vanne mélangeuse 2 circuits de chauffe Circulateur Circulateur (radiateurs et chauffage...
  • Page 24 Condensol 4124 BVI R - Condensol 4134 BVI R Kit 2 circuit, vanne mélangeuse ème 1 circuit de chauffe (plancher chauffant) Module électronique X1-02 AGU2.5 Sécurité plancher chauffant Boîtier électronique LMU 64 Sonde Départ "circuit 2" Circulateur QAD 36 chauffage "circuit 2"...
  • Page 25 Condensol 4124 BVI R - Condensol 4134 BVI R Perfinox 4100 BVI R Perfinox 4100 VI R Kit 2 circuit, pointeau ème Condensol 4100 BVI R Condensol 4100 VI R 2 circuits de chauffe Circulateur Circulateur (radiateurs, chauffage chauffage plancher chauffant) "circuit 1"...
  • Page 26 Condensol 4124 BVI R - Condensol 4134 BVI R Kit 2 circuit, pointeau ème 1 circuit de chauffe (plancher chauffant) Module électronique X1-02 AGU2.5 Sécurité plancher chauffant Boîtier électronique LMU 64 Circulateur chauffage "circuit 2" X10-01 X10-02 X10-06 Nappe de raccordement Shunt Sonde extérieure...
  • Page 27 Condensol 4124 BVI R - Condensol 4134 BVI R Notice de référence "1296"...

  • Page 28: Mise En Service

    Condensol 4124 BVI R - Condensol 4134 BVI R 3. Mise en service 3.1. Contrôles avant mise en service Enlever le film de protection appliqué sur l’écran d’affichage. 3.1.1. Circuit hydraulique : S’assurer qu’un rinçage de l’installation a été effectué. Vérifier la vitesse des circulateurs (fig.

  • Page 29: Remplissage Et Purge De L'installation

    Condensol 4124 BVI R - Condensol 4134 BVI R 3.2. Remplissage et purge de 3.3. Purge de la chaudière l’installation • Purge du corps de chauffe S’assurer qu’un rinçage de l’installation a été (purgeur manuel, rep. A, fig. 31). effectué. Ouvrir le purgeur jusqu’à...

  • Page 30: Réglage Des Paramètres De Combustion

    Condensol 4124 BVI R - Condensol 4134 BVI R 3.4. Réglages des paramètres en fonction de l’installation mode 3.4.1. Réglage des paramètres de combustion • Ouvrir toutes les vannes des circuits de chauffage. (bar) Avec circuit plancher chauffant et kit 2 circuit ème avec vanne : Fermer manuellement la vanne...
  • Page 31 Condensol 4124 BVI R - Condensol 4134 BVI R 3.4.2. Configurer 1 circuit de chauffe - Radiateurs - Plancher chauffant direct Thermostat SIEMENS SIEMENS REV 12 REV 12 d'ambiance Thermostat Sonde de sécurité QAA73 Sonde extérieure Vérifier le branchement de la sonde extérieure (fig. 24). Vérifier le branchement de la sonde d’ambiance* QAA73 ou du thermostat d’ambiance éventuel (fig.
  • Page 32 Condensol 4124 BVI R - Condensol 4134 BVI R 3.4.3. Configurer 2 circuits de chauffe kit 2ème circuit, vanne mélangeuse (074 715) - Radiateurs et plancher chauffant - 2 circuits de radiateurs Thermostat SIEMENS SIEMENS REV 12 REV 12 d'ambiance Sonde Sonde Sonde...
  • Page 33 Condensol 4124 BVI R - Condensol 4134 BVI R 3.4.4. Configurer 1 circuit de chauffe kit 2ème circuit, vanne mélangeuse (074 715) - Plancher chauffant Sonde QAA73 Sonde extérieure Sécurité thermique Sonde de départ Vérifier le branchement de la sonde extérieure (fig. 26). Vérifier le branchement du circulateur chauffage “circuit 2"...
  • Page 34 Condensol 4124 BVI R - Condensol 4134 BVI R 3.4.5. Configurer 2 circuits de chauffe kit 2ème circuit, pointeau de réglage (074 716) - Radiateurs et plancher chauffant Thermostat SIEMENS SIEMENS REV 12 REV 12 d'ambiance Sonde Sonde QAA73 extérieure Sécurité...
  • Page 35 Condensol 4124 BVI R - Condensol 4134 BVI R 3.4.6. Configurer 1 circuit de chauffe kit 2ème circuit, pointeau de réglage (074 716) - Plancher chauffant Sonde QAA73 Sonde extérieure Sécurité thermique Vérifier le branchement de la sonde extérieure (fig. 28). Vérifier le branchement du circulateur chauffage “circuit 2"...
  • Page 36 Condensol 4124 BVI R - Condensol 4134 BVI R 3.4.7. Réglage de la pente de chauffage 2 7 , 5 2 2 , 5 ° C Choix de la pente de la courbe de chauffe (fig. 36) 1 0 0 Porter en abscisse du diagramme la température 1 7 , 5 extérieure la plus basse de la région et tirer un trait...
  • Page 37 Condensol 4124 BVI R - Condensol 4134 BVI R Température extérieure de base (°C) 0 -5 -10 49 52 55 17,5 44 47 50 Pente de chauffage 39 42 45 réglée sur la chaudière Température du 12,5 circuit plancher (°C) 34 37 40 29 32 35 24 27 30...

  • Page 38: Configurer 1 Circuit De Chauffe - Radiateurs

    Condensol 4124 BVI R - Condensol 4134 BVI R 3.5. Mise en route de la chaudière Brancher électriquement. Ouvrir la vanne d’alimentation gaz de l’installation Régler l’heure en cours Appuyer sur la touche ( ) ou ( Sélectionner la ligne P 1 avec ( ) ou ( Appuyer sur la touche “mode”...

  • Page 39: Liste Des Réglages "Chauffagiste

    Condensol 4124 BVI R - Condensol 4134 BVI R 3.6. Liste des réglages “chauffagiste” (sans sonde d’ambiance QAA73.110) Avec l’utilisation d’une sonde d’ambiance QAA73.110, ces fonctions ne sont pas valides Appuyer sur ( ) et ( ) pendant 3 secondes, Sélectionner la ligne souhaitée avec ( ) ou ( Régler les valeurs réglables avec (-) ou (+)
  • Page 40 Condensol 4124 BVI R - Condensol 4134 BVI R Réglage Plage de réglage Unité de Incrément Ligne Fonction de base / ou affichage mesure de réglage Affichage H 533 Pente de la courbe de chauffe (circuit 2) 1 … 40 Si l’on augmente : La température de départ augmente davantage lorsque la température extérieure baisse.
  • Page 41 Condensol 4124 BVI R - Condensol 4134 BVI R Informations complémentaires sur le fonctionnement de la chaudière Appuyer 1 fois sur la touche d’information “ i ”. Appuyer sur ( ) et ( ) pendant 3 secondes. L’affichage de l’heure est remplacé par une adresse formée d’une lettre (b, C, d) et d’un chiffre (de 0 à 7). Appuyer sur ( ) et ( ) pour choisir la lettre.

  • Page 42: Surveillance Pression Hydraulique

    Condensol 4124 BVI R - Condensol 4134 BVI R Lecture des codes erreurs Pas de défaut Erreur sur la sonde de chaudière Erreur sur la sonde de fumées de combustion Erreur sur la sonde de retour Erreur sur la sonde d’ambiance 1 Sonde d’ambiance 1 erronée (non compatible) Erreur sur le capteur de pression hydraulique...

  • Page 43: Entretien De L'installation

    Condensol 4124 BVI R - Condensol 4134 BVI R 4. Entretien de l’installation Avant toute intervention, s’assurer que l’alimentation électrique générale et la vanne d’alimentation en combustible sont coupées. L’e n t r e t i e n d e l a c h a u d i è r e d o i t ê t r e e ff e c t u é régulièrement afin de maintenir son rendement élevé.

  • Page 44: Vidange Du Ballon Sanitaire

    Condensol 4124 BVI R - Condensol 4134 BVI R 4.5. Vidange du ballon sanitaire Ouvrir un robinet d’eau chaude et actionner la soupape du groupe de sécurité (page. 18, fig. 21, rep. 10) ou procéder par siphonnage. 4.6. Visite du ballon Si l’eau est très calcaire, la cuve doit être nettoyée annuellement.

  • Page 45: Plans De Câblage Électrique

    Condensol 4124 BVI R - Condensol 4134 BVI R 5. Plans de câblage électrique 230V-50Hz 1 circuit de chauffe - radiateurs - plancher chauffant direct * suivant configuration, voir fig. 24 ** suivant version et options Figure 44 - Câblage électrique, 1 circuit de chauffe (radiateurs ou plancher chauffant direct) Notice de référence "1296"...
  • Page 46 Condensol 4124 BVI R - Condensol 4134 BVI R 2 circuits de chauffe (radiateurs et plancher chauffant avec kit 2 circuit) ème 1 circuit de chauffe (plancher chauffant avec kit 2 circuit) ème 230V-50Hz * suivant configuration, - 2 circuits de chauffe : voir fig. 25 ou fig. 27 - 1 circuit de chauffe : voir fig.

  • Page 47: Instructions Pour L'utilisateur

    Condensol 4124 BVI R - Condensol 4134 BVI R 6. Instructions pour l’utilisateur 6.1. Remarques importantes Toute intervention sur des organes scellés est interdite. En cas d’odeur de gaz : Ne pas fumer ! Éviter toute flamme nue ou formation d’étincelles, ouvrir portes et fenêtres, fermer le robinet d ’...
  • Page 48 Condensol 4124 BVI R - Condensol 4134 BVI R mode (bar) reset 10 Touche d'information 1 Touche ECS (marche/arrêt) - Température d'eau chaude sanitaire 2 Ecran d'affichage - Pression hydraulique de l'installation 3 - avec sonde extérieure : Réglage de la consigne de température d'ambiance - Phase de fonctionnement (circuit 1 et circuit 2)
  • Page 49 Condensol 4124 BVI R - Condensol 4134 BVI R Avec circuit plancher chauffant 6.4. Conduite de l’installation Effectuer une programmation horaire sans période de confort réduit. Se référer aux instructions de votre installateur chauffagiste. Vérifier régulièrement la pression de l’eau dans le Effectuer une programmation horaire en tenant circuit chauffage (entre 1,5 et 2 bar).
  • Page 50 Condensol 4124 BVI R - Condensol 4134 BVI R 6.7. Fonctions “utilisateurs” sans sonde d’ambiance QAA73.110 Avec l’utilisation d’une sonde d’ambiance QAA73.110, ces fonctions ne sont pas valides. Appuyer sur la touche ( ) ou ( ) (rep. 6 et 7, fig. 47) Sélectionner la ligne souhaitée avec ( ) ou ( Régler les valeurs réglables avec (-) ou (+) (rep.

  • Page 51: Arrêt De La Chaudière

    Condensol 4124 BVI R - Condensol 4134 BVI R Réglage Plage de réglage Unité de Incrément Ligne Fonction de base / ou affichage mesure de réglage Affichage Translation de la pente de la courbe de - 31,0 … 31,0 P 534 chauffe (circuit 1) Translation de la pente de la courbe de P 535...
  • Page 52 Condensol 4124 BVI R - Condensol 4134 BVI R Ecran d’affichage Pression hydraulique de l'installation Valeurs de service Fonction "ramoneur" active* Fonction “manuel pour réglage" active* * Fonctions réservées à l’installateur Température d’eau chaude sanitaire ou préparation ECS en service Consigne de température de chaudière ou de température d'ambiance ou chauffage en service...

  • Page 53: Pièces Détachées

    Condensol 4124 BVI R - Condensol 4134 BVI R 7. Pièces détachées Pour toute commande de pièces détachées, indiquer : La plaque signalétique de l’appareil se trouve à le type et le code de l’appareil, la désignation et le code l’intérieur du côté...
  • Page 54 Condensol 4124 BVI R - Condensol 4134 BVI R re se Figure 50 - Vue éclatée (tableau de contrôle) A = Condensol 4124 BVI R - réf. 021 747 B = Condensol 4134 BVI R - réf. 021 748 N° Code Désignation .
  • Page 55 Condensol 4124 BVI R - Condensol 4134 BVI R Figure 51 - Vue éclatée (habillage) A = Condensol 4124 BVI R - réf. 021 747 B = Condensol 4134 BVI R - réf. 021 748 N° Code Désignation ..Type . . . A . . . B . . . Qté 100109 Agrafe .
  • Page 56 Condensol 4124 BVI R - Condensol 4134 BVI R Figure 52 - Vue éclatée (chaudière) Notice de référence "1296"...
  • Page 57 Condensol 4124 BVI R - Condensol 4134 BVI R A = Condensol 4124 BVI R - réf. 021 747 B = Condensol 4134 BVI R - réf. 021 748 N° Code Désignation ..Type . . . A . . . B . . . Qté 100156 Adaptateur ventouse .

  • Page 58: Conditions De Garantie

    Condensol 4124 BVI R - Condensol 4134 BVI R 8. Conditions de Garantie Garantie Contractuelle Exclusion de la Garantie Les présentes dispositions ne sont pas exclusives du Ne sont pas couverts par la garantie : bénéfice, au profit de l’acheteur du matériel, des - les voyants lumineux, les fusibles, les pièces en fonte conditions de la garantie légale qui s’applique dans le en contact direct avec les braises des appareils à...
