Condensol 2 V 24 R - Condensol 2 V 28 R - Condensol 2 V 34 R
Montage de la ventouse :
- Emboîter les différents éléments entre eux (terminal,
conduit, coude, etc.). Enduire le joint de savon liquide
pour faciliter l'emboitement.
-
Adapter la longueur des conduits.
-
Utiliser des rallonges de grandes longueurs pour
limiter le nombre de jonctions.
-
Se référer aux instructions du fournisseur.
- Prévoir un élément télescopique afin de favoriser le
démontage lors des opérations d'entretien.
Système Rénolux pour adaptation sur conduit
d'évacuation existant.
Le système Rénolux permet le raccordement du
conduit ventouse de la chaudière.
Le système Rénolux comprend le terminal, le flexible
Ø 80, les pièces d'adaptation et d'étanchéité, la plaque
de finition.
La dimension intérieure du conduit de cheminée doit
être au moins égale à 140 mm de diamètre ou de côté.
Vérifier l'étanchéité et la vacuité du conduit.
F
Effectuer un nettoyage du conduit d'évacuation
avant l'installation. Le ramonage est obligatoire
pour éliminer toutes les impuretés et les suies
pouvant entraîner la détérioration de l'appareil.
S'assurer que les raccordements d'entrée et de sortie
du conduit d'évacuation sont parfaitement étanches.
2.5.3. Conduits séparés d'amenée d'air et
d'évacuation de fumées (type C53)
L e s t e r m i n a u x d ' a m e n é e d ' a i r c o m b u r a n t e t
d'évacuation des produits de combustion ne doivent
pas être installés sur des murs opposés au bâtiment.
2.6. Évacuation des condensats
Un système de récupération de condensats est intégré
à la chaudière. Il faut le raccorder à l'égout via un
siphon. (fig. 18).
18
1
2
3
12
4
12
5
13
11
10
6
6

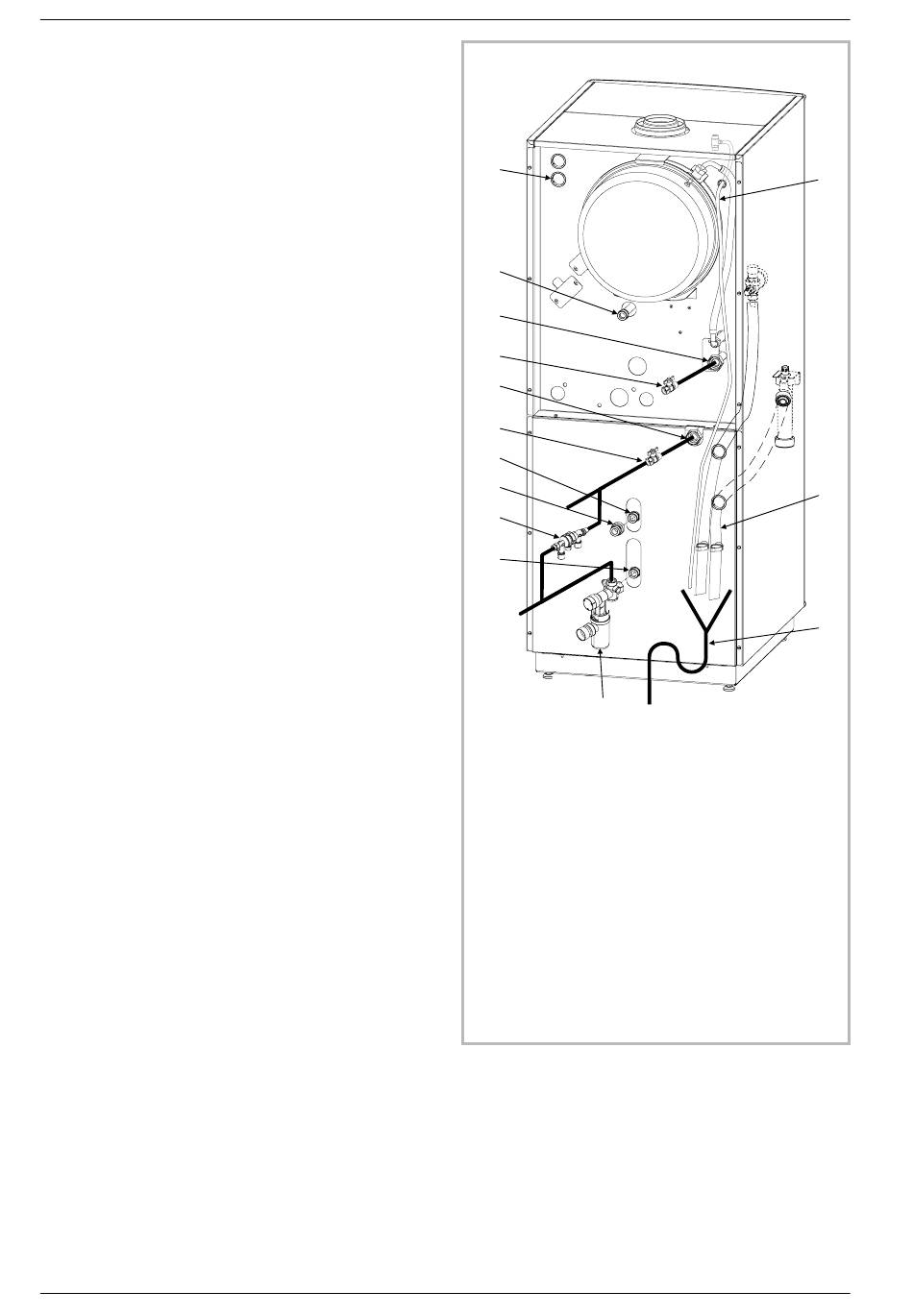

1 - Passage de câble
2 - Raccordement de l'alimentation gaz
3 - Départ chauffage (1 circuit)
4 - Retour chauffage (1 circuit)
5 - Sortie ECS (eau chaude sanitaire)
6 - Groupe de sécurité (non fourni)
7 - Evacuation soupape de sûreté
8 - Evacuation condensats
9 - Raccordement à l'égout avec siphon
10 - Entrée EFS (eau froide sanitaire)
11 - Disconnecteur (non fourni)
12 - Vanne d'arrêt (non fourni)
13 - Raccord diélectrique
14 - Evacuation purge
Figure 18
14
8
9
Notice de référence "1195"
