CONTROL/SUSTITUCIÓN DE LOS FUSIBLES
1. Desconectar el conector de las baterías (12).
2. Desplazar el tubo de descarga del agua de recuperación (16).
3. Si presente, quitar el cable del cargador de baterías (I, Fig. 7) del soporte (J).
4. Quitar los tornillos (A) y desplazar el panel (B) con cuidado desenganchando el anillo de goma (K) del alojamiento del panel (B).
5. Controlar/sustituir los siguientes fusibles:
C) Fusible F1, cabezal portacepillos: (40 A)
D) Fusible F2, sistema de aspiración: (30 A)
E) Fusible F3, sistema de tracción: (30 A) (*)
F) Fusible F4, circuitos de señal: (3 A)
G) Fusible F5, desenganche cepillos/portafi eltros: (20 A)
H) Fusible F6, bombas: (3 A)
(*) Sólo para RAZOR 20T
6. Llevar a cabo los puntos de 1 a 4 en orden contrario.
F G H
B
A
A
A
J
I

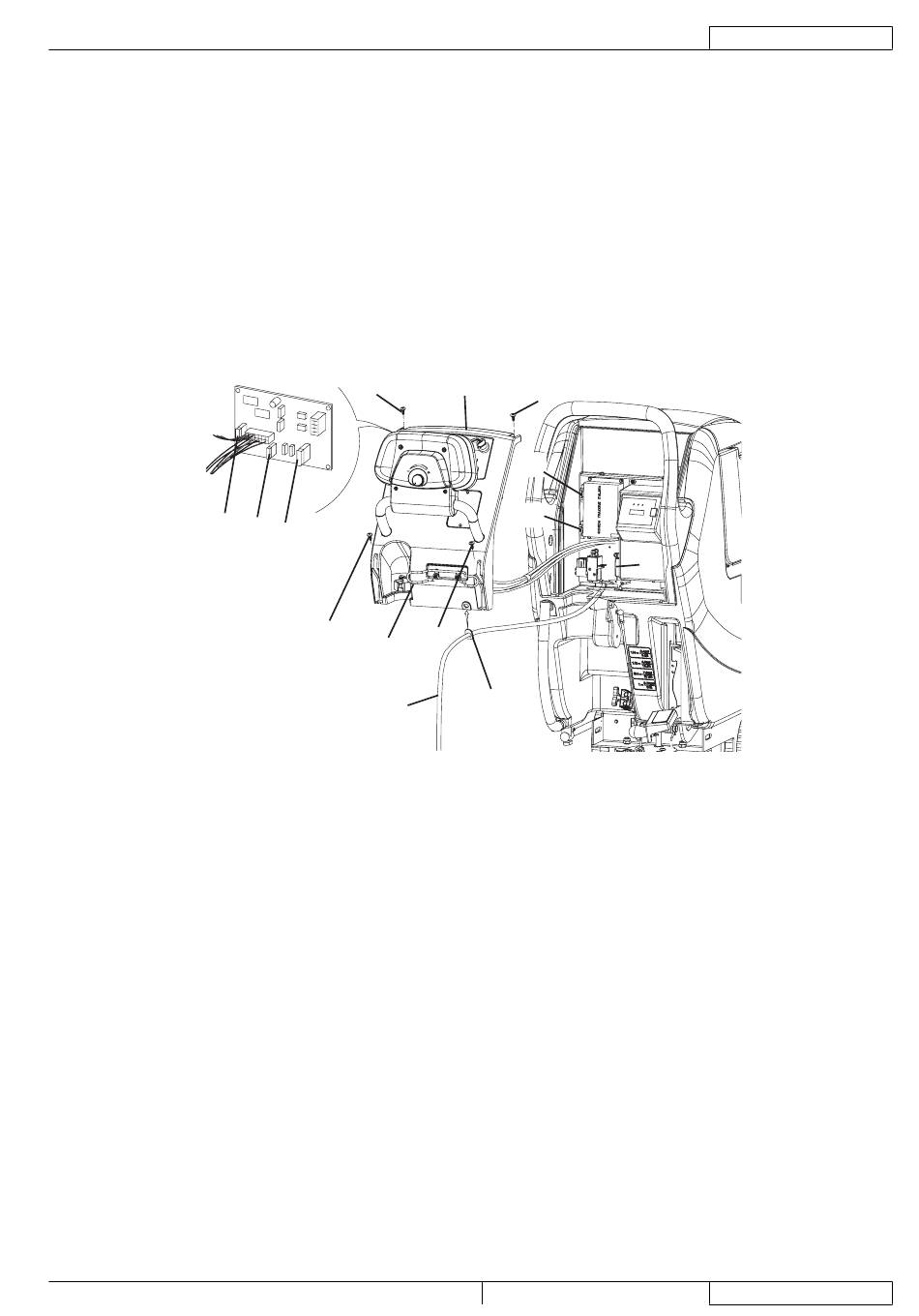

Figura 7
RAZOR 20 - RAZOR 20T
INSTRUCCIONES DE USO
A
D
E
C
K
