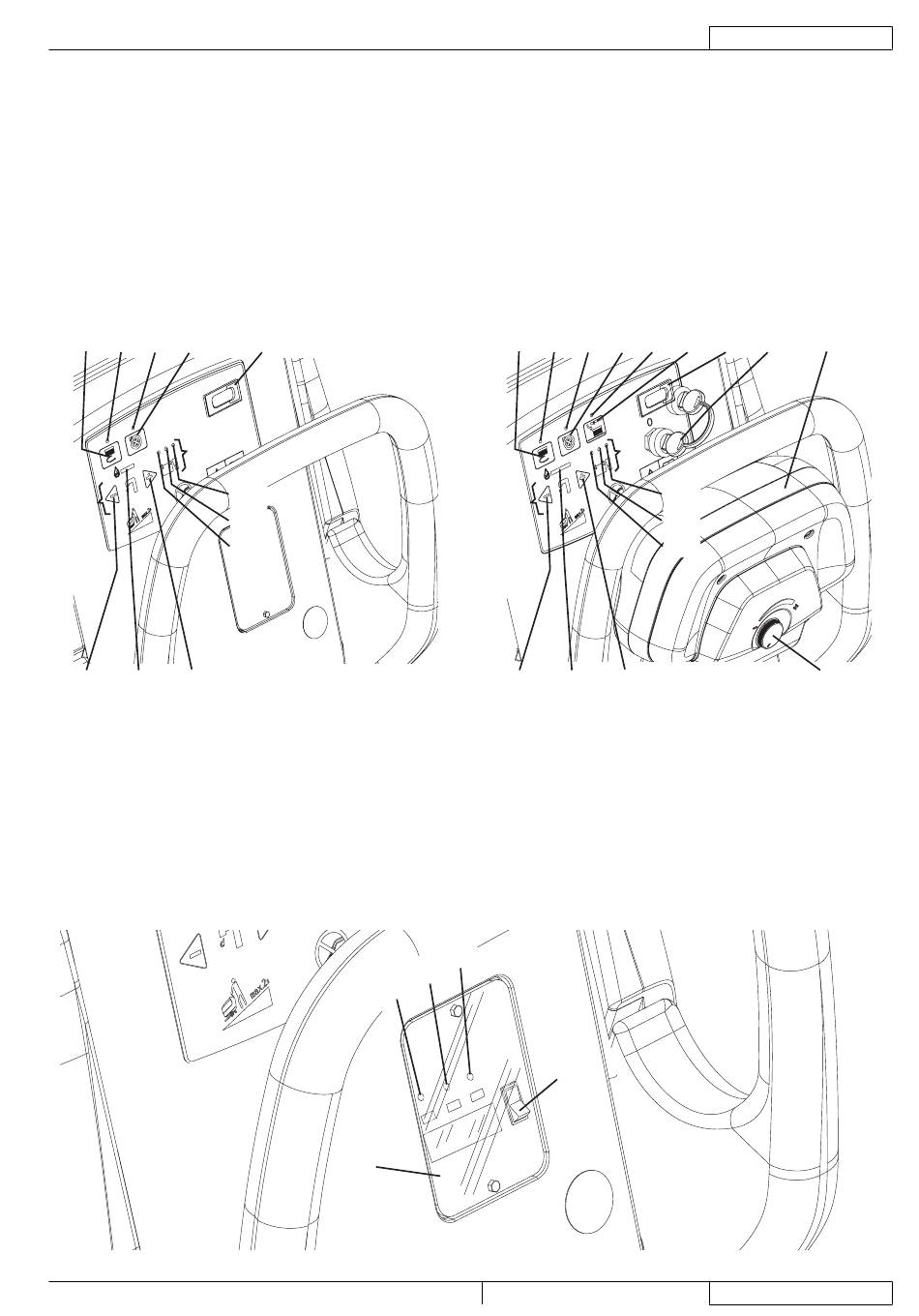

TABLEAU DE BORD

71. Bouton-poussoir de rotation brosse / plateau support
disque et d'activation système d'aspiration
72. Témoin lumineux bouton-poussoir de rotation brosse /
plateau support disque et d'activation système d'aspiration
73. Bouton-poussoir système d'aspiration
74. Témoin lumineux bouton-poussoir système d'aspiration
75. Bouton-poussoir de déclenchement brosse / plateau
support disque
76. Témoin lumineux bouton-poussoir de déclenchement
brosse / plateau support disque
77. Panneau de commande marche avant / arrière (*)
78. Régulateur de vitesse marche avant / arrière (*)
79. Compteur horaire (optionnel)
71 72 74 73
81
82
82b 82c 82a
RAZOR 20

HUBLOT DE LECTURE DONNEES CHARGEUR DE BATTERIE

90. Chargeur de batterie électronique
91. Sélecteur batteries au plomb (WET) ou au gel (GEL)
92. Témoin lumineux vert (chargeur de batterie en fonction et
batteries chargées)
79
81a
81b
81c
94
90
RAZOR 20 - RAZOR 20T
INSTRUCTIONS D'UTILISATION
80. Clé de contact (0 - I) (*)
81. Indicateur état de charge batteries
81a. Témoin lumineux batteries chargées (vert)
81b. Témoin lumineux batteries demi-chargées (jaune)
81c. Témoin lumineux batteries déchargées (rouge)
82. Boutons-poussoirs de réglage fl ux eau de lavage
82a. Bouton-poussoir d'augmentation fl ux
82b. Bouton-poussoir de réduction fl ux
82c. Barre de visualisation fl ux eau de lavage
(*) Seulement pour RAZOR 20T
71 72 74 73 76 75
82
82b 82c 82a
RAZOR 20T
P100136
93. Témoin lumineux jaune (chargeur de batterie en fonction
et batteries demi-chargées)
94. Témoin lumineux rouge (chargeur de batterie en fonction
et chargement en cours)
92
93
91
