Étapes
1. Placez le clavier sur l'ensemble du repose-mains.
2. Remettez en place les 33 vis (M1,2x1,6) qui fixent le clavier à l'assemblage du repose-mains.

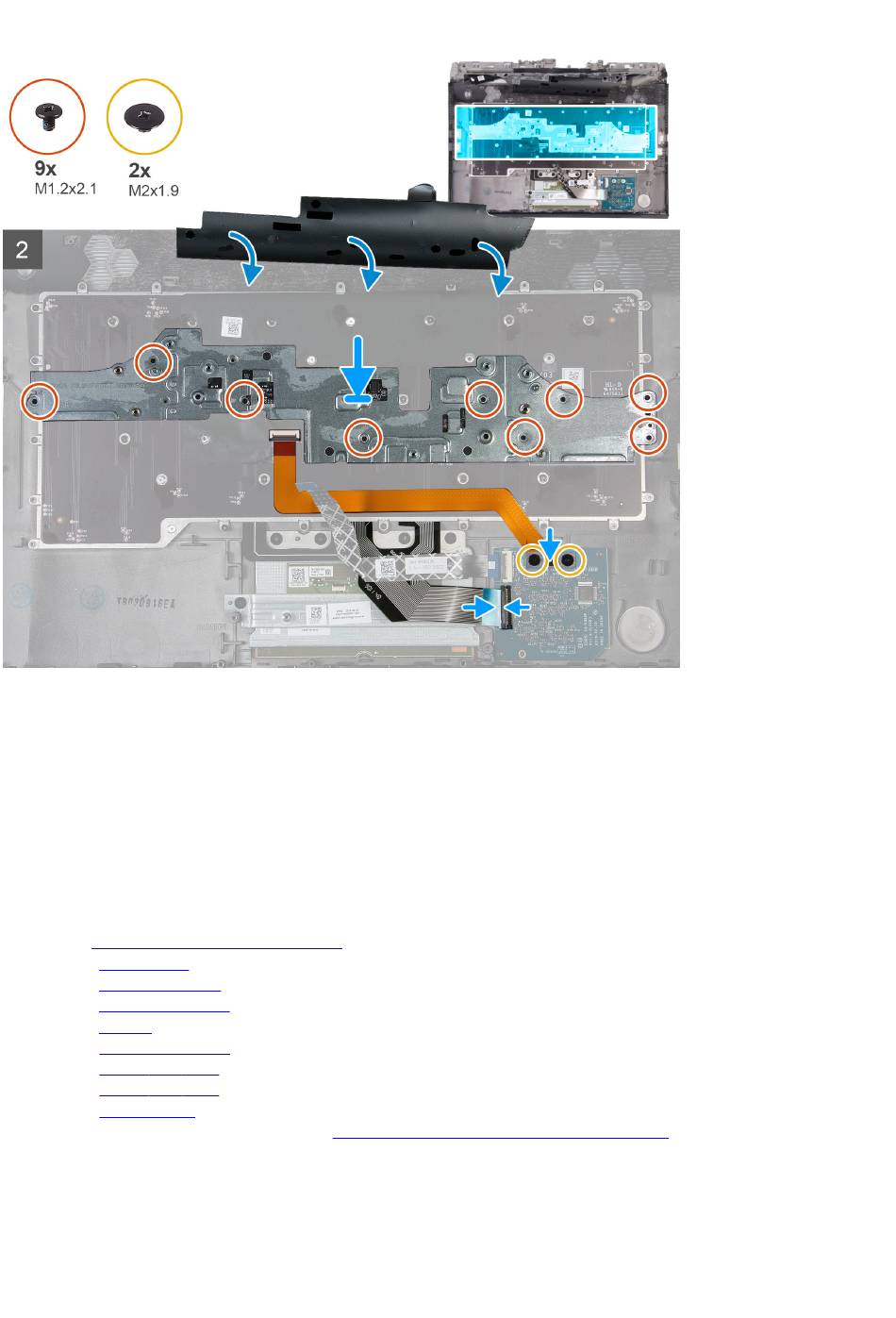

3. Placez le support du clavier sur celui-ci.
4. Remettez en place les neuf vis (M1,2x2,1) qui fixent le support du clavier à celui-ci.
5. Branchez le câble du clavier sur la carte contrôleur du clavier et fermez le loquet.
6. Connectez la carte contrôleur du clavier au câble de rétroéclairage du clavier.
7. Remettez en place les deux vis (M2x1,9) qui fixent le câble de rétroéclairage du clavier à la carte contrôleur du clavier.
Étapes suivantes
1. Installez
l'assemblage du bouton
2. Installez la
carte
système.
3. Installez la
carte d'E/S
4. Installez la
carte d'E/S
5. Installez la batterie.
6. Installez le
cache d'E/S
7. Installez le
disque SSD 2230
8. Installez le
disque SSD 2280
9. Installez le
cache de
fond.
10. Suivez les procédures décrites dans la section
d'alimentation.
droite.
gauche.
arrière.
(le cas échéant).
(le cas échéant).
Après une intervention à l'intérieur de
l'ordinateur.
57
