Nice WS2000S Instructions Et Avertissements Pour L'installation Et L'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MhouseKit
0682
WS2000S

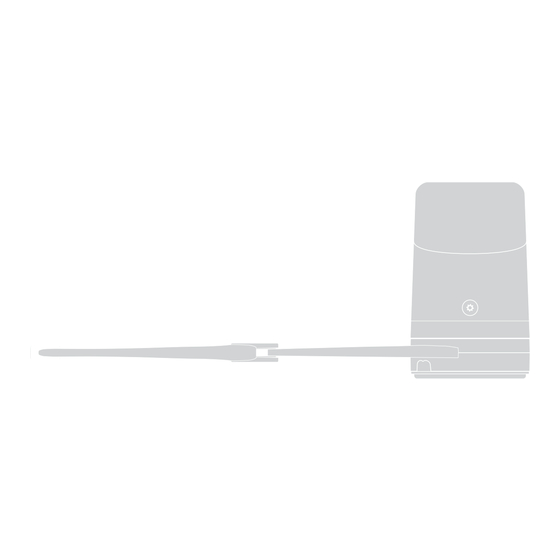

Kit complet pour automatiser un portail battant
FR - Instructions et avertissements pour l'installation et l'utilisation
EN - Instructions and warnings for installation and use
IT - Istruzioni ed avvertenze per l'installazione e l'uso
PL - Instrukcje i ostrzeżenia do instalacji i użytkowania

Publicité

Table des Matières
loading

Manuels Connexes pour Nice WS2000S

Sommaire des Matières pour Nice WS2000S

  • Page 1 MhouseKit 0682 WS2000S Kit complet pour automatiser un portail battant FR - Instructions et avertissements pour l’installation et l’utilisation EN - Instructions and warnings for installation and use IT - Istruzioni ed avvertenze per l’installazione e l’uso PL - Instrukcje i ostrzeżenia do instalacji i użytkowania...

  • Page 3: Table Des Matières

    TABLE DES MATIÈRES AVERTISSEMENTS ET PRÉCAUTIONS GÉNÉRALES POUR MAINTENANCE LA SÉCURITÉ PHASE 9 PHASE 1 MISE AU REBUT DU PRODUIT CONNAISSANCE DU PRODUIT ET PRÉPARATION À L’INSTALLATION APPROFONDISSEMENTS PHASE 2 PHASE 10 2.1 - DESCRIPTION DU PRODUIT ET APPLICATION 10.1 - RÉgLAgES AVANCÉS 2.2 - DISPOSITIFS NÉCESSAIRES POUR LA RÉALISATION D’UNE INSTALLATION 10.2 - ACCESSOIRES EN OPTION COMPLÈTE...

  • Page 4: Avertissements Et Précautions Générales Pour La Sécurité

    1, en utilisant tous les dispositifs de la gamme Mhouse qui font partie du système d’au- Les dispositifs de ce kit ainsi que d’autres accessoires (certains en option tomatisation dénommé « WS2000S ». Certains de ces dispositifs et non présents dans l’emballage), forment dans leur ensemble le sys- sont en option et peuvent ne pas se trouver dans ce kit. Pour tème d’automatisation dénommé « WS2000S », destiné à l’automatisa-...

  • Page 5: Dispositifs Nécessaires Pour La Réalisation D'une Installation Complète

    qui gère le fonctionnement de tout l’automatisme. La logique de com- - longueur maximum 3 m mande est composée d’une carte électronique et d’un récepteur radio - poids maximum 175 kg intégré, pour la réception des commandes envoyées par l’utilisateur par - Angle d’ouverture jusqu’à 110° l’intermédiaire de l’émetteur. Elle peut mémoriser jusqu’à 256 émetteurs 2 - Vérifier que la température minimum et maximum du lieu d’installa- GTX4 (si ceux-ci ont été mémorisés en « Mode I ») et jusqu’à 6 paires de tion rentre dans les limites de température préétablies pour le fonc- photocellules PH100. tionnement du présent produit. Se référer aux données techniques La connexion de la logique de commande avec les différents dispositifs du chapitre « Caractéristiques techniques du produit ». est effectuée au moyen d’un câble unique avec deux conducteurs élec- 3 - Considérant la direction d’où arrive la ligne électrique (si elle est déjà triques (système « ECSbus »). De plus, la logique de commande peut prête) destinée à l’alimentation de l’installation, établir sur quel vantail être alimentée par le secteur électrique (230 V) ou, en alternative, par le...

  • Page 6: Phase

    4.1.4 - Réaliser les travaux de préparation Exemple de calcul de durabilité : automatisation d’un portail avec vantail de 2,0 m de long et pesant 120 kg, situé, par exemple, dans une zone Préparer le site pour l’installation successive des dispositifs, en réalisant venteuse. Le Tableau 1 permet d’obtenir les « indices de charge de tra- les travaux préliminaires tels que, par exemple : vail »...
  • Page 7 252 mm 180 mm 600 mm Français – 5...

  • Page 8: Installation : Montage Et Connexions Des Composants

    INSTALLATION : MONTAGE ET CONNEXIONS DES COMPOSANTS ––– PHASE 5 ––– 05. Si dans l’installation il n’y a pas de butée au sol au point de fermeture, il faut répéter la procédure à partir du point 01 également pour le réglage de la fin de course en fermeture ; IMPORTANT ! 06. Pour finir, visser à fond l’écrou de fixation du disque (fig. 9-5) pour - Les phases de montage suivantes illustrent l’installation des opéra- s’assurer qu’il ne peut pas tourner accidentellement. teurs WS1000SK/WS1000SCK. - Pour le fonctionnement correct du système, il faut prévoir des butées 5.3 - CONNEXION DE L’OPÉRATEUR WS100SCK et mécaniques, murales ou au sol, positionnées sur les points d’ouverture WS100SK...
  • Page 9 180° Français – 7...
  • Page 10 180° 180° 8 – Français...
  • Page 11 KS100 PH100 FL100 STOP OPEN FLASH FLASH ECS bus STOP OPEN Jaune/Vert Bleu Marron WS1000SK WS1000SCK Marron Bleu Jaune/Vert Français – 9...

  • Page 12: Phase

    ––– PHASE 6 ––– 15-5) et à la borne bleue de la carte de commande. Il n’est pas nécessaire de respecter une polarité quelconque. 07. Fixer la coque de protection [D] de la fig. 15-6 avec les deux vis [E] 6.1 - INSTALLER ET CONNECTER LES PHOTOCELLULES de la fig. 21-6 et un tournevis en croix. Enfin placer la couverture PH100 (fig. 15) extérieure [F] de la fig. 21-6 en la fermant avec une légère pression. Attention : toutes les opérations d’installation doivent être effectuées 6.2 - INSTALLER ET CONNECTER LE FEU CLIGNOTANT sans tension dans l’installation ; si la batterie tampon PR1 est présente, FL100 (fig.
  • Page 13 Ø = 6 mm Ø = 6 mm Français – 11...

  • Page 14: Programmation

    PROGRAMMATION ––– PHASE 7 ––– photocellule) ; il suffit de recommencer à partir du point 01. 7.4 - RECONNAISSANCE DES ANGLES D’OUVERTURE ET 7.1 - RACCORDEMENT DE L'ALIMENTATION ÉLECTRIQUE DE FERMETURE DES VANTAUX DU PORTAIL AVERTISSEMENTS ! – Le câble d’alimentation est en PVC et est adapté pour une ins- Après la reconnaissance des dispositifs, il faut faire reconnaître à la tallation à...

  • Page 15: Essai Et Mise En Service

    LED P1 LED P2 LED P3 ESSAI ET MISE EN SERVICE ––– PHASE 8 ––– et enfin au centre, entre les deux, et vérifier que dans tous les cas le dispositif intervient en passant de l'état Actif à l'état Alarme et vice- versa. Pour finir, vérifier que cela provoque l'action prévue. Ainsi, par Il s’agit des phases les plus importantes dans la réalisation de l’automati- exemple, la manœuvre de fermeture inversera le mouvement. sation afin de garantir la sécurité maximum. L’essai peut être utilisé également comme vérification périodique des dis- 05. Effectuer la mesure de la force d’impact conformément à ce qui est positifs qui composent l’automatisme. prévu par la norme EN 12445 et éventuellement, si le contrôle de la « force moteur » est utilisé comme soutien du système pour la réduc- L’essai et la mise en service de l’automatisme doivent être effec- tion de la force d’impact, essayer et trouver le réglage qui donne les tués par du personnel qualifié...

  • Page 16: Maintenance

    01. Réaliser le dossier technique de l’automatisme qui devra comprendre manuel de l’opérateur. au moins : le dessin d’ensemble (par exemple fig. 1), le schéma des 04. Remplir et remettre au propriétaire de l’automatisme la déclaration de connexions électriques (par exemple fig. 5), l’analyse des risques et conformité (utiliser l’annexe 2). les solutions adoptées, la déclaration de conformité du fabricant de 05. Remplir et remettre au propriétaire de l’automatisme la notice d’uti- tous les dispositifs utilisés (utiliser l’annexe 1). « Déclaration CE de lisation ; on peut aussi utiliser dans ce but en guise d’exemple l’an- conformité des composants de WS2000S ». nexe 3 « Notice d’utilisation » (chapitre 11.3). 02. Fixer sur le portail une plaque comportant au moins les données 06. Réaliser et remettre au propriétaire de l’automatisme le plan de main- suivantes : type d'automatisme, nom et adresse du constructeur tenance qui réunit les prescriptions pour la maintenance de tous les (responsable de la « mise en service »), numéro de série, année de dispositifs de l’automatisme. construction et label CE. 07. Avant de mettre l’automatisme en service, informer de manière adé- 03. Fixer de manière permanente sur le portail, l’étiquette présente dans quate le propriétaire sur les risques résiduels. l’emballage concernant les opérations de débrayage et blocage MAINTENANCE –––...
  • Page 17 Exemple : pour régler le temps de pause sur 40 s. en fonction du paramètre à modifier. 01. Appuyer sur les touches T1 et T2 et les maintenir enfoncées pendant Exemple : pour régler la décharge en fermeture Moteur 1 et Moteur 2 au au moins 5 s niveau 4. 02. Relâcher T1 et T2 01. Appuyer sur les touches T1 et T3 et les maintenir enfoncées pendant 03. Appuyer 3 fois sur la touche T1 au moins 5 s Tous les paramètres peuvent être réglés librement sans aucune contre- 02. Relâcher T1 et T3 indication ; seul le réglage « force moteurs » pourrait nécessiter des atten-...

  • Page 18: Accessoires En Option

    10.1.2 - Vérification des réglages avec un émetteur radio 04. Relâcher la touche quand le feu clignotant commence à clignoter. 05. Compter les clignotements et, en fonction de leur nombre, vérifier Avec un émetteur radio mémorisé en mode 1, il est possible de vérifier à dans le Tableau 4 la valeur correspondante. tout moment les valeurs sélectionnées pour chaque paramètre en suivant la séquence ci-dessous. 10.2 - ACCESSOIRES EN OPTION Pour afficher les paramètres du Tableau 5 : En plus des dispositifs prévus dans le WS2000S, d’autres accessoires 01. Appuyer simultanément sur les touches T1 et T2 de l’émetteur radio sont disponibles en option pour compléter l’automatisation. pendant au moins 5 s. 02. Relâcher les deux touches. PR1 : batterie tampon 24 V ; en cas de coupure de courant, elle garantit 03. Dans les trois secondes, exécuter l’action prévue dans le Tableau 5 au moins dix cycles complets. en fonction du paramètre à vérifier.
  • Page 19 La première partie du calcul de l’énergie disponible est traitée dans le dans la zone « zone d’utilisation déconseillée » l’utilisation de 2 ou plusieurs guide d’instructions de PF ; la deuxième partie du calcul de l’énergie panneaux photovoltaïques de puissance supérieure peut être prise en consommée, c’est-à-dire le nombre maximum de cycles par jour, est compte. Contacter le service après-vente Nice pour d’autres informations. traitée dans ce chapitre. La méthode décrite permet de calculer le nombre maximum possible de cycles par jour que l’automatisme est en mesure de faire en fonction Établir l’énergie disponible de l’énergie fournie par le soleil. La valeur calculée doit être considérée Pour établir l’énergie disponible (voir aussi le guide technique de PF) pro-...
  • Page 20 TABLEAU A - Nombre maximum de cycles par jour K=80 K=100 K=120 K=140 K=160 K=180 K=200 9500 9000 8500 8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000 2500 2000 1500 1000 Zone d’utilisation déconseillée TABLEAU B - Nombre maximum de cycles avec seulement la charge de l’accumulateur K=80 K=100 K=120...

  • Page 21: Ajout Ou Enlèvement De Dispositifs

    Attention  ! – Ne pas ajouter de nouveaux dispositifs sans avoir sécurité aux pannes. contrôlé au préalable qu’ils sont parfaitement compatibles avec le Comme pour le ECSBus, la logique de commande reconnaît le type de WS2000S ; pour plus de détails, consulter le service après-vente Nice. dispositif connecté à l’entrée STOP durant la phase de reconnaissance ; ensuite un arrêt est provoqué quand une variation quelconque se produit 10.3.1 - ECSBus par rapport à l’état reconnu.

  • Page 22: Mémorisation Des Émetteurs Radio

    l’attribution de leur fonction. 01. Ouvrir le carter de la photocellule. 02. Identifier la position où elles sont installées suivant la Figure 28 et placer le cavalier suivant le Tableau 8. Placer les éventuels cavaliers non utilisés dans le logement prévus à cet effet pour des utilisations futures (fig. 27). 03. Effectuer la phase de reconnaissance suivant les indications du para- graphe 10.3.3 « Reconnaissance d’autres dispositifs ». TABLEAU 8 Cavaliers Photocellule Cavaliers Photocellule Photocellule h = 100 cm ; Photocellule h = 50 cm ; avec avec intervention en ouverture intervention en fermeture et fermeture Photocellule h = 100 cm ; Photocellule à droite avec avec intervention en fermeture intervention en ouverture Photocellule h = 50 cm ; avec Photocellule à gauche avec...
  • Page 23 TABLEAU 9 1 fois Commande « Open » Commande l’automatisme suivant la description du Tableau 3 (fonction Open) 2 fois Commande « Ouverture piétonne » Provoque l’ouverture partielle d’un ou de deux vantaux suivant la description du tableau 3 (Ouverture piétonne) 3 fois Commande « Ouverture seule » Provoque l’ouverture des vantaux (ouverture - stop - ouverture, etc.) 4 fois Commande « Fermeture seule » Provoque la fermeture des vantaux (fermeture - stop - fermeture, etc.) 5 fois Commande « Stop » Arrête la manœuvre 6 fois Commande « Open fonctionnement En ouverture, la commande ne provoque aucun effet, en fermeture la commande collectif » provoque l’inversion du mouvement, c’est-à-dire l’ouverture des vantaux 7 fois Commande « Open haute priorité » Commande même avec l’automatisme bloqué 8 fois Commande « Ouverture piétonne 2 » Provoque l’ouverture partielle du vantail M2, équivalente à la moitié de la course 9 fois Commande « Ouverture piétonne 3 » Provoque l’ouverture partielle des deux vantaux, équivalente à la moitié de la course environ 10 fois Commande « Ouverture Provoque une manœuvre d’ouverture et à la fin de celle-ci le blocage de + blocage automatisme » l’automatisme ; la logique de commande n’accepte aucune autre commande sauf « Open haute priorité » et « Déblocage » automatisme 11 fois Commande « Fermeture Provoque une manœuvre de fermeture et à la fin de celle-ci le blocage de + blocage automatisme »...

  • Page 24: Résolution Des Problèmes

    03. S’il y a d’autres sélecteurs à mémoriser, répéter la phase 2 dans les 04. S’il y a d’autres sélecteurs à effacer, toujours en gardant la touche 10 secondes qui suivent sinon la phase de mémorisation se termi- P1 enfoncée, répéter la phase 3 dans les dix secondes, sinon la nera automatiquement. phase d’effacement se terminera automatiquement. Pour plus d'informations sur le sélecteur DS1, consulter le manuel d'ins- Mémorisation mode 2 – Ce mode de programmation est à utiliser lorsque tructions du produit ou visiter le site www.niceforyou.com l'on désire piloter plusieurs automatismes avec le clavier DS1. L'ensemble des fonctions programmables sont répertoriées dans le tableau 9. 10.5 - RÉSOLUTION DES PROBLÈMES En mode 2, chaque touche nécessite une phase de mémorisation. Pour mémoriser DS1 : Dans le Tableau 10, on peut trouver des indications utiles pour affronter 01. Appuyer sur la touche P1 (fig. 29) sur la logique de commande un les éventuels problèmes de fonctionnement pouvant se produire durant nombre de fois équivalent à la commande désirée suivant le Tableau l’installation ou en cas de panne. 14 (ex : 3 fois pour la commande « Ouverture seule »).
  • Page 25 TABLEAU 11 LED « SAFE » ÉTAT ACTION Éteinte La photocellule n’est pas alimentée ou est Vérifier que sur les bornes de la photocellule, une tension d’envi- en panne ron 8-12 Vcc est présente ; si la tension est correcte, la photocel- lule est probablement en panne. 3 clignotements rapides Dispositif non reconnu par la logique de Répéter la procédure de reconnaissance sur la logique de com- et 1 seconde de pause commande mande. Vérifier que toutes les paires de photocellules sur ECS- Bus ont des adresses différentes (voir Tableau 8) 1 clignotement très lent Le RX reçoit un excellent signal Fonctionnement normal 1 clignotement lent Le RX reçoit un bon signal Fonctionnement normal...
  • Page 26 LED STOP [B] État Action Éteinte * Intervention de l’entrée de STOP Vérifier les dispositifs connectés à l’entrée STOP. Allumée Tout est OK Entrée STOP active LED OPEN [C] État Action Entrée OPEN non active Éteinte Tout est OK Allumée Intervention de l’entrée OPEN C’est normal seulement si le dispositif connecté à l’entrée OPEN est effectivement actif. LED P1 [D] État Action Éteinte * Aucune mémorisation en cours Tout est OK C’est normal durant la mémorisation en mode 1 qui dure au Allumée Mémorisation en mode 1...

  • Page 27: Caractéristiques Techniques Des Différents Composants Du Produit

    CARACTÉRISTIQUES TECHNIQUES DES DIFFÉRENTS COMPOSANTS DU PRODUIT WS2000S est produit par NICE S.p.a. (TV) I. Dans le but d’améliorer les produits, NICE S.p.a. se réserve le droit d’en modifier à tout moment et sans préavis les caractéristiques techniques, en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévus. Note : toutes les caractéristiques techniques se réfèrent à la température de 20 °C. Modèle type WS1000SCK WS1000SK Typologie Opérateur électromécanique pour automatismes de portails et portes automatiques avec logique...
  • Page 28 Photocellules PH100 (en option) Typologie Détecteur de présence pour automatismes de portails et portes automatiques (type D selon la norme EN 12453) composé d’une paire comprenant 1 émetteur « TX » et 1 récepteur « RX » Technologie adoptée Optique, par interpolation directe TX-RX avec rayon infrarouge modulé Capacité de détection Objets opaques situés dans l’axe optique entre TX et RX de dimensions supérieures à 50 mm et vitesse inférieure à 1,6 m/s Angle de transmission TX 20° environ Angle de réception RX 20° environ Portée utile Jusqu’à 10 m pour un désalignement TX-RX maximal de ± 5° (le dispositif peut signaler un obs- tacle même en cas de conditions météorologiques particulièrement critiques). Alimentation/sortie Le dispositif peut être connecté uniquement à des réseaux « ECSBus » duquel il prélève l’alimen- tation électrique et envoie les signaux de sortie. Puissance absorbée 1 unité ECSBus Longueur maximum des câbles Jusqu’à 20 m (respecter les recommandations pour la section minimale et le type de câbles). Possibilité...

  • Page 29: Annexe 1 - Déclaration Ce De Conformité

    Note : - Le contenu de cette déclaration correspond à ce qui a été déclaré dans le document officiel déposé au siège social de Nice S.p.A. et, en particulier, à la dernière mise à jour disponible avant l’impression de ce manuel. Ce texte a été réadapté pour des raisons d’édition.

  • Page 30: Notice D'utilisation

    NOTICE D’UTILISATION ––– PHASE 11 ––– • Suspendre immédiatement l’utilisation de l’automatisme si vous notez une anomalie quelconque dans le fonction- nement (bruits ou mouvements par secousses) ; le non- Il est conseillé de conserver ce guide et de le mettre à la disposi- respect de cet avertissement peut entraîner de graves tion de tous les utilisateurs de l’automatisme. dangers et des risques d’accidents.

  • Page 31: Interventions D'entretien Autorisées À L'utilisateur

    11.5 – Remplacement de la pile de l’émetteur (fig. 36) Quand la pile s’épuise, la portée de l’émetteur est sensiblement réduite. Si quand on appuie sur une touche, la led L1 s’allume et s’éteint immédiatement en s’affaiblissant, cela signifie que la pile est complètement épuisée et doit être remplacée. Si par contre la led L1 ne s’allume qu’un instant, cela signifie que la pile est partiellement épuisée ; il faut appuyer sur la touche 180° pendant au moins une demi-seconde pour que l’émetteur puisse tenter d’envoyer la commande. Dans tous les cas, si la charge de la pile ne suffit pas à porter la commande à terme (et éventuelle- ment attendre la réponse), l’émetteur s’éteindra avec la led L1 qui s’affaiblit. Dans ce cas, pour rétablir le fonctionnement normal de l’émetteur, changer la pile usagée en utilisant une pile du même type et en respectant la polarité indiquée. 180° Les piles contiennent des substances polluantes : ne pas les jeter à la poubelle mais suivre les règles de tri sélectif prévues par les réglementations locales.
  • Page 32 ANNEXE 2 DÉCLARATION DE CONFORMITÉ CE Suivant la Directive 2006/42/CE, Annexe II, partie A (déclaration CE de conformité pour les machines) –––––––––––––––––––– Le soussigné / la société (nom ou raison sociale de la personne/société qui a mis en service le portail motorisé) : ..................Adresse : .
  • Page 33 Service Après Vente France En cas de panne, merci de contacter obligatoirement notre Service Après Vente par téléphone au (0,118 € TTC/min) ou par email : nice-services@nicefrance.fr Merci de ne pas retourner le produit en magasin. Dział Obsługi Klienta Polsce tel. +48 22 759 40 00 mhouse@mhouse.pl After Sales Service Italy and Rest of the World...
