2 Installation mécanique

Instructions d'installation des modèles CIMR-A4A0930 et 4A1200
Lisez les consignes et les instructions suivantes avant d'installer les modèles 4A0930 et 4A1200, qui présentent la plus
grande capacité.
AVERTISSEMENT : Veillez à observer les instructions et les consignes suivantes. Le non-respect de ces instructions peut entraîner
des lésions mineures à modérées et causer des dommages au variateur en raison d'une chute de matériel.
• La suspension verticale du variateur doit être utilisée uniquement pour soulever le variateur momentanément en vue de
son installation dans l'armoire. Ne suspendez pas le variateur à la verticale lors de son transport.
• Avant de le suspendre verticalement, assurez-vous que son capot avant ainsi que ses borniers et ses autres composants
sont bien fixés à l'aide des vis.
• Ne soumettez pas le variateur à des vibrations ou à des impacts supérieurs à 1,96 m/s
par les câbles.
• Ne placez pas le variateur à l'envers.
• Ne laissez pas le variateur suspendu par les câbles pendant une durée prolongée.

Procédure de suspension verticale du variateur à l'aide des câbles
• Utilisez un câble permettant un angle de suspension supérieur ou égal à 50°, comme illustré dans le schéma ci-dessous.
La charge maximale autorisée pour les boulons à œil destinés à la suspension ne peut pas être garantie lorsque le
variateur est suspendu à l'aide des câbles selon un angle inférieur à 50°.
• Lorsque vous soulevez le variateur à l'aide d'une grue une fois les câbles passés pour le soutenir, veillez à suivre la
procédure décrite ci-dessous.

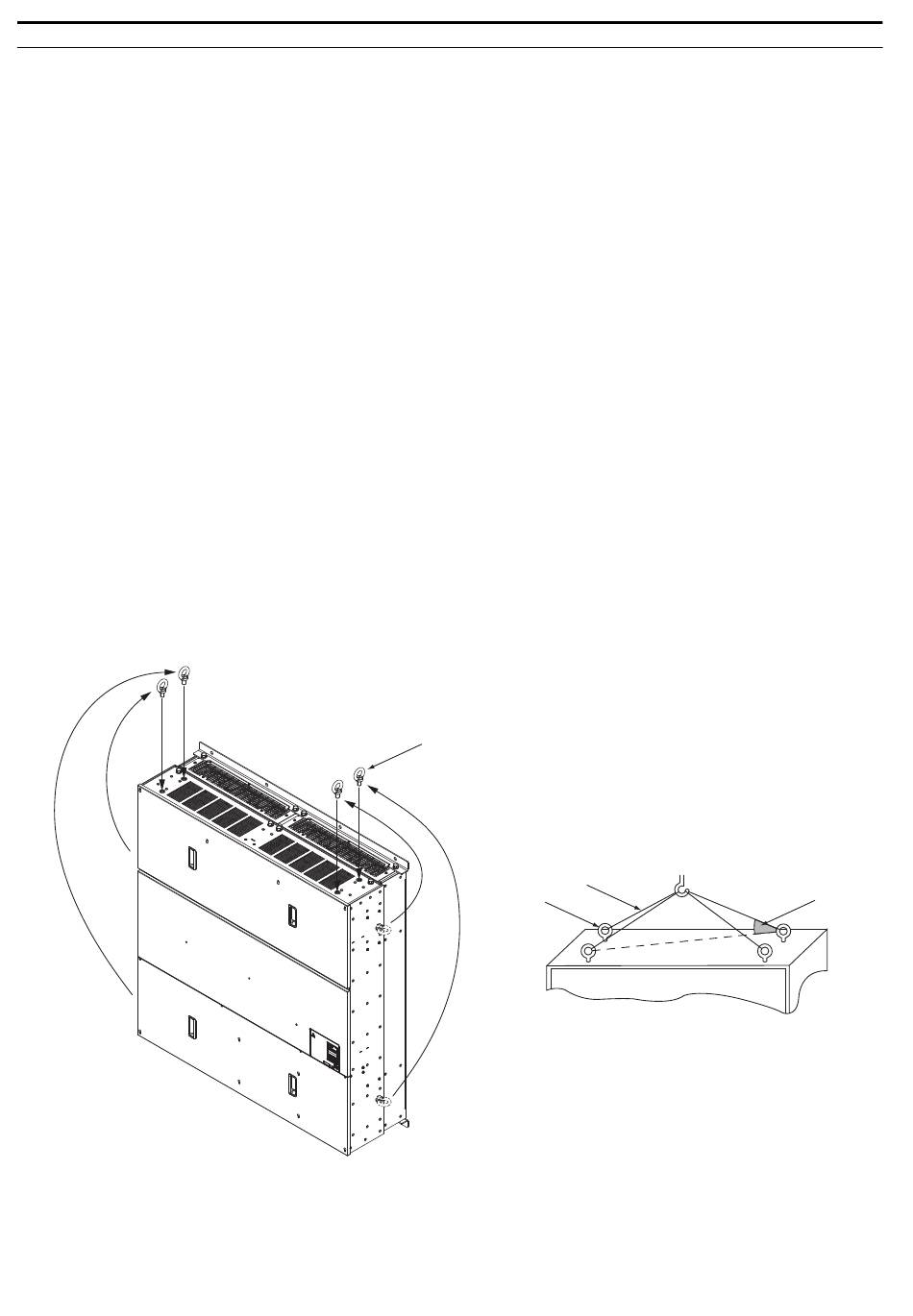

1. Retirez les quatre boulons à œil des panneaux latéraux du variateur et fixez-les solidement au panneau supérieur
(voir le schéma ci-dessous).
2. Passez le câble dans les trous des quatre boulons à œil (voir le schéma ci-dessous).
3. À l'aide d'une grue, soulevez progressivement le mou des câbles, et une fois que les câbles sont bien tendus,
hissez le variateur.
4. Lorsque vous êtes prêt à installer le variateur dans l'armoire, abaissez-le. Stoppez l'abaissement du variateur une
fois que celui-ci est près du sol, puis faites-le descendre à nouveau très lentement.
FR 10
Boulon à œil
Boulon à œil
YASKAWA Europe TOFP C710616 27D - Variateur CA A1000 - Guide de démarrage rapide
2 (0,2 G) lorsqu'il est suspendu
Câbles
Angle de suspension :
50° ou plus
