Raccordement
5.5 Modules de communication

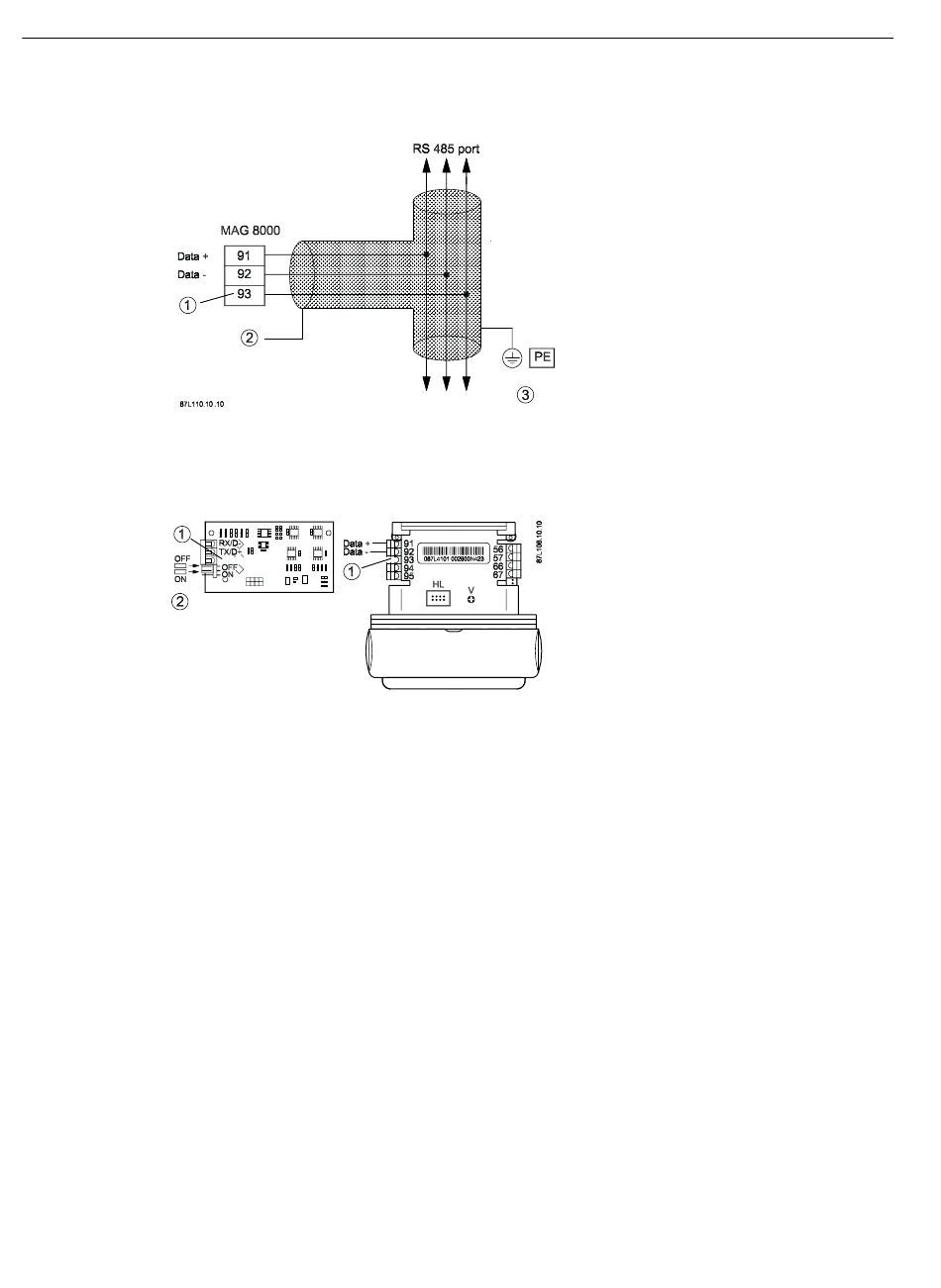

Schéma de connexion du RS 485
①
②
③
①
②
Une connexion RS 485 Modbus doit utiliser un câble à paires symétriques (pour D+ - D−) et
un troisième fil pour le commun.
Utilisez une impédance caractéristique comprise entre 100 et 120 ohms pour la paire
symétrique dans un système RS 485.
Le blindage doit toujours être connecté à l'encapsulation du MAG 8000 à l'aide d'un collier de
câble comme illustré sous "Installation du câble" (voir Alimentation (Page 36)).
Terminaison de bus :
Tous les réseaux à base RS 485 requièrent une terminaison adaptée pour fonctionner
correctement. Il faut placer une terminaison à chaque extrémité du segment.
Le module Modbus RTU peut ajouter une terminaison de 120 ohms par la pose d'un cavalier
à côté des bornes en position ON.
La terminaison est préréglée sur "ON" en usine.
40
Commun
Connecter le blindage à l'encapsulation
Le blindage doit être connecté à la terre de protection.
Commun
Terminaison
Instructions de service, 11/2018, A5E00741021-AE
SITRANS MAG 8000
