Connection
préamplificateur
LP20
Corps
Sonde
Connection
1/2" BSPT
1. Information générale sur la sécurité
Le fonctionnement en toute sécurité de ces appareils ne peut être
garanti que s'ils ont été convenablement installés, mis en service,
utilisés et entretenus par du personnel qualifié et cela en accord
avec les instructions d'utilisation. Les instructions générales
d'installation et de sécurité concernant vos tuyauteries ou la cons-
truction de votre unité ainsi que celles relatives à un bon usage
des outils et des systèmes de sécurité doivent également s'y réfé-
rer. Il est conçu et fabriqué pour résister à un environnement nor-
mal rencontré durant le fonctionnement. L'utilisation de cet appa-
reil pour toutes autres applications, ou pour une installation en dé-
saccord avec la notice de montage et d'entretien, peut endomma-
ger l'appareil, invalider le marquage CE et provoquer des bles-
sures ou des accidents mortels sur le personnel.
Notes supplémentaires de sécurité
Appareils de régulation et alarme de niveau dans les chaudières
vapeur
Les appareils/systèmes doivent être sélectionnés, installés, opéra-
tionnels et testés en accord avec :

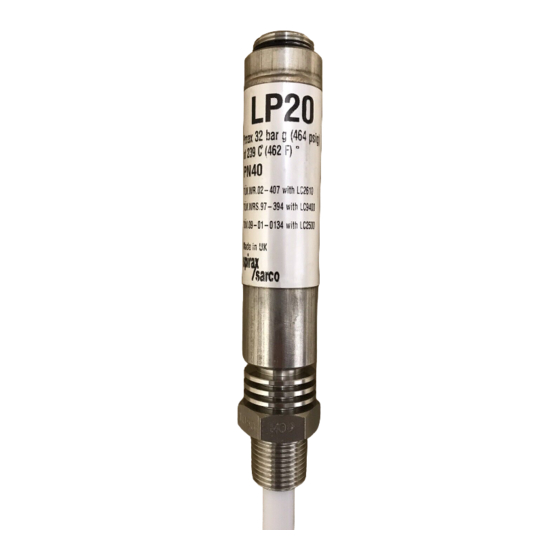

LP20
Sonde de niveau capacitive
O-ring
Ouvertures de
ventilation
Ouverture de
drainage
SW 27
Protection
PTFE
25 mm
longueuer "morte"
MONTAGE et ENTRETIEN
Modifications réservées
- Les règlementations nationales ou locales.
- Le guide de Santé et Directive de Sécurité..
- Les exigences d'approbation.
- L'inspection du corps de la chaudière.
- Les spécifications du fabricant de chaudière.
Deux systèmes indépendants d'alarmes et de limites du niveau
bas d'eau doivent être montés sur les chaudières vapeur. Les
sondes de niveau doivent être installées dans des chambres/tubes
de protection séparés, avec suffi samment d'espace entre le bout
de la sonde et le sol.
Chaque sonde doit être raccordée à un régulateur indépendant.
Les relais alarmes doivent arrêter la fourniture de chaleur lorsque
la chaudière a un statut d'alarme de niveau bas.
L'alarme de niveau haut peut faire partie du régulateur de niveau,
ou d'un système séparé. Un système d'alarme de niveau haut in-
dépendant peut être installé s'il est recommandé dans les de-
mandes de sécurité. Dans ce cas, le relais doit simultanément iso-
ler l'eau d'alimentation et la fourniture de chaleur de la chaudière
avec
un
statut
d'alarme
alarmes/limiteurs d'eau de chaudière nécessitent des tests de
fonctionnement réguliers.
Un régime du traitement des eaux de chaudière doit être utilisé
pour assurer constamment la sécurité et le bon fonctionnement du
régulateur et des systèmes d'alarmes/limiteurs. Consulter les auto-
rités mentionnées ci-dessus et une société compétente dans le
traitement de l'eau.
Attention
Isoler l'alimentation électrique avant de débrancher le régulateur
puisqu'il peut être exposé à des tensions dangereuses. Cet appa-
reil est conforme aux exigences de la Directive de Compatibilité
Electromagnétique 89/336/CEE et 93/68/CEE approuvé en accord
avec les normes :
- EN 61326 : 1997 A1 + A2 Emissions équipement classe B table
4.
- EN 61326 : 1997 A1 + A2 Immunité pour les règlementations
industrielles Annexe A.
Les conditions suivantes doivent être évitées afin de ne pas créer
des interférences au- dessus des limites spécifi ées par la Norme
EN 61326 (Immunité), si :
- l'appareil ou son câble est positionné près d'un transmetteur ra-
dio.
- l'existence de parasites sur l'alimentation principale. Si des pa-
rasites sont détectés sur l'alimentation principale, des protec-
tions d'alimentation doivent être installées lesquelles incluront un
fi ltre, un antiparasite, un limiteur de tension et protection de pic.
- les téléphones cellulaires ou les radios peuvent causer s'ils sont
utilisés à moins d'un mètre du régulateur ou de son câblage.
Cette distance dépend des conditions de l'installation et de la
puissance du transmetteur.
Si l'appareil n'est pas utilisé comme spécifi é dans cette notice,
alors les protections fournies peuvent s'avérer inutiles.
IM-P402-37
AB-BEf-10
1.2.3.020
de
niveau
haut.
Toutes
les
