Schemi Di Collegamento; Inserzione Trifase Standard - ITALFARAD PFC96evo Manuel Opérationnel

I
T
Misura tensione
Misura corrente
Angolo di sfasamento
Misura sovraccarico condensatori
Impostazione parametri

Per inserzione trifase, l'ingresso voltmetrico deve essere connesso tra due fasi; il T.A. di
linea deve essere inserito sulla rimanente fase.

La polarità dell'ingresso amperometrico è ininfluente.
Tel.+39 051 6618311 Fax +39 051 6605594 E-mail: italfarad@italfarad.com Web: www.italfarad.com

Schemi di collegamento

Togliere sempre tensione quando si opera sui morsetti.

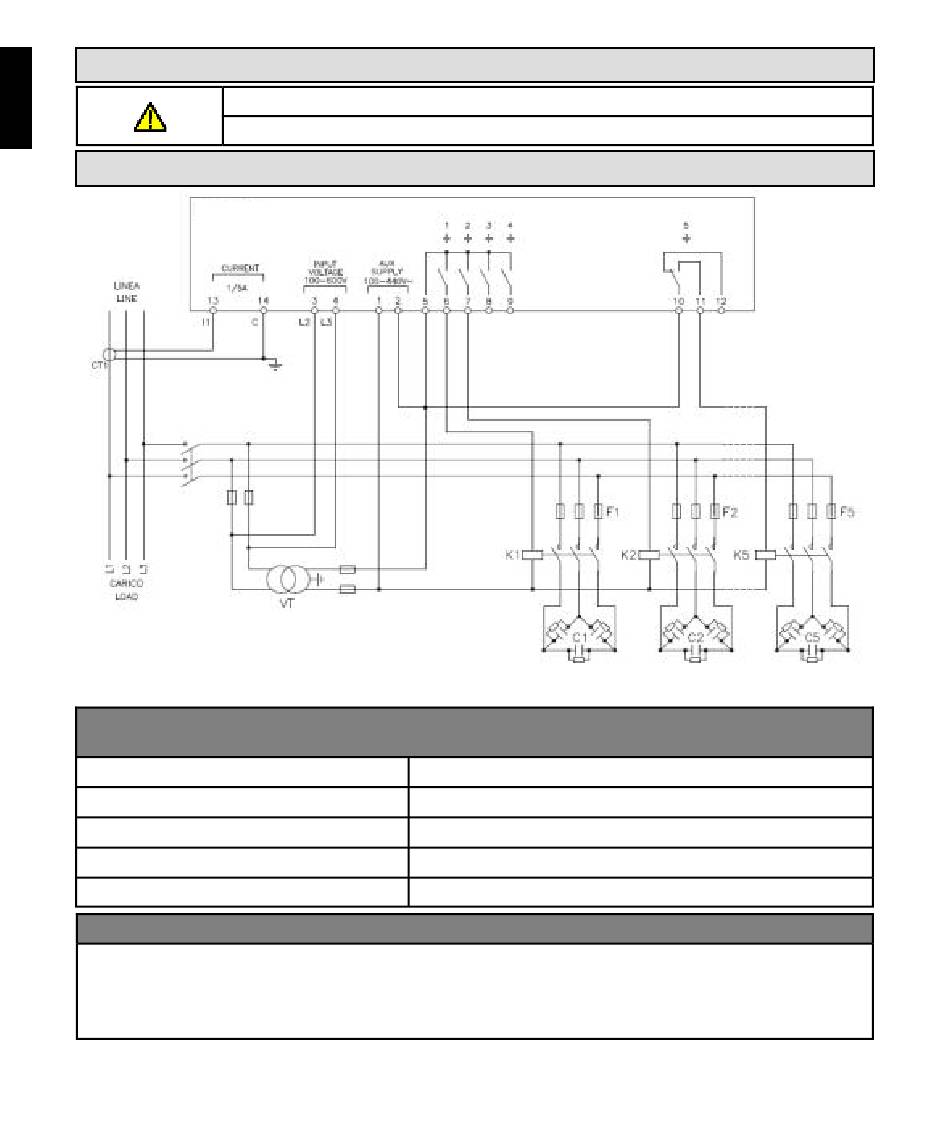

Inserzione trifase standard

PFC96evo
INSERZIONE TRIFASE STANDARD (default)
Configurazione di default per applicazioni standard
ITALFARAD S.p.A. via IV novembre n.1 Minerbio Bo Italy
ATTENZIONE!!
1 misura di tensione concatenata L2-L3
Fase L31
Fra V (L2-L3 ) e I (L1)  90°
1 misura calcolata su L2-L3
P.03 = L1 P.05 = L2-L3
NOTE
P.24 = 3PH
26
