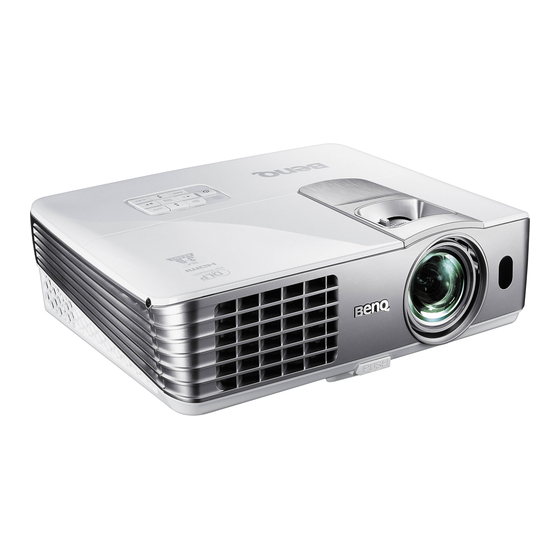

- Page 1 MS616ST/MX618ST Projecteur numérique Manuel d'utilisation...
-
Page 2: Table Des Matières
Table des matières Consignes de sécurité Utiliser le motif de test ......34 Utilisation des modèles importantes......3 d’enseignement ........35 Introduction ......7 Présentation depuis un lecteur USB .. 36 Arrêt du projecteur ....... 37 Caractéristiques du projecteur....7 Mise hors tension directe..... 37 Contenu de l’emballage ......8 Utilisation des menus ...... -
Page 3: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. -
Page 4: Consignes De Sécurité (Suite)
Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ d’être sérieusement endommagé. - Page 5 Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un N’obstruez pas les orifices de ventilation. des environnements ci-dessous. - Ne placez pas le projecteur sur une couverture, de la literie ou toute autre - Espace réduit ou peu ventilé. L’appareil surface souple.
-
Page 6: Montage Du Projecteur Au Plafond
BenQ, et de vous assurer qu’il est Ne placez pas de liquides sur le correctement installé. projecteur, ni à proximité. Tout Si vous utilisez un kit de montage au déversement pourrait être à... -
Page 7: Introduction
Fonction 3D prise en charge Divers formats 3D rendent la fonction 3D plus souple. En présentant la profondeur des images, vous pouvez porter des lunettes 3D BenQ pour profiter des films, des vidéos et des événements sportifs en 3D, d’une manière plus réaliste. -
Page 8: Contenu De L'emballage
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci- dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. -
Page 9: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Tableau de commande externe Face avant / supérieure (Voir « Commandes et fonctions » à la page 10 pour plus d’informations.) Couvercle de la lampe Système de ventilation (sortie d’air chaud) Bouton à dégagement rapide Capuchon de l’objectif Molette de mise au point et de zoom Système de ventilation (entrée d’air froid) -
Page 10: Commandes Et Fonctions
Commandes et fonctions Projecteur Molette de mise au point 11. LAMP (Voyant de la lampe) Règle la mise au point de l’image projetée. Indique l’état de la lampe. S’allume ou Molette de zoom clignote lorsqu’un problème se produit au niveau de la lampe. Permet de régler la taille de l’image. -
Page 11: Télécommande
Télécommande Page Up/Page Down Vous pouvez piloter votre logiciel d’affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) en appuyant sur ces boutons. Digital Zoom (+, -) Agrandissent ou réduisent la taille de l’image projetée. Timer On Active ou affiche le minuteur à... -
Page 12: Portée Efficace De La Télécommande
Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres. Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé... -
Page 13: Positionnement Du Projecteur
Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer Sol arrière votre projecteur au plafond. Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière Sélectionnez Plafond avant dans le menu... -
Page 14: Identification De La Taille De Projection Souhaitée
Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. -
Page 15: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit: Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. • Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir «... -
Page 16: Connexion D'appareils Vidéo Composantes
• La sortie D-Sub ne fonctionne que s’il existe une entrée D-Sub appropriée au niveau de la prise COMPUTER. • Si vous souhaitez utiliser cette méthode de connexion lorsque le projecteur est en mode veille, assurez- vous que la fonction Sortie moniteur est activée dans le menu CONFIG. SYSTÈME : avancée. Voir «... -
Page 17: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise secteur. Allumez l’interrupteur de la prise secteur (le cas échéant). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. -
Page 18: Ajustement De L'image Projetée
• Si la fréquence ou la résolution du signal se situe en dehors de limites acceptées par le projecteur, le message « Hors gamme » s’affiche sur un écran vierge. Sélectionnez un signal d’entrée compatible avec la résolution du projecteur ou sélectionnez une valeur inférieure pour le signal d’entrée. Voir «... -
Page 19: Réglage Fin De La Taille Et De La Netteté De L'image
Réglage fin de la taille et de la netteté de l’image Réglez la taille de l’image projetée à Réglez la netteté de l’image à l’aide l’aide de la molette de zoom. de la molette de mise au point. Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. -
Page 20: Utilisation Des Menus
Désact. Réglages des menus Inverser sync 3D Désactiver Paramètres de fonctionnement Avant+Haut Récepteur télécommande Modèle d'enseignement Verr. touches panneau Désact. Couleur de fond BenQ RVB analogique MENU Quitter Écran d'accueil BenQ Vide auto Activ. RVB analogique MENU Quitter Appuyez MENU/EXIT deux... -
Page 21: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. Voir l’option 24 à la page pour plus d’informations. -
Page 22: Oubli Du Mot De Passe
à la clientèle de BenQ. Notez le numéro et éteignez votre projecteur. Code de rappel : Contactez le service d’assistance BenQ 255 255 255 255 local pour le déchiffrer. Vous devrez peut- être fournir une preuve d’achat pour MENU Quitter garantir que vous êtes autorisé... -
Page 23: Désactivation De La Fonction De Mot De Passe
Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, retournez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Changer les param. de sécurité après l’ouverture du système de menus à l’écran. Appuyez surMODE/ENTER. Le message «... -
Page 24: Agrandir Et Rechercher Des Détails
Modification de l’espace couleur Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l’entrée HDMI du projecteur et l’image projetée affiche les mauvaises couleurs, veuillez changer l’espace couleur en YUV. Pour ce faire : Appuyez sur MENU/EXIT, puis appuyez sur jusqu’à... -
Page 25: Sélection Du Format
Sélection du format Le « rapport hauteur/largeur » (format) correspond au rapport entre la largeur de l’image et sa hauteur. Le format de la plupart des téléviseurs analogiques et de certains ordinateurs est de 4:3 et le format des téléviseurs numériques et des DVD est généralement de 16:9. Le traitement numérique du signal permet aux périphériques d’affichage numérique tels que ce projecteur d’agrandir l’image et de la mettre à... -
Page 26: À Propos Du Format
À propos du format • Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. • Les menus à l’écran peuvent être affichés sur ces zones noires non utilisées. 16:9: Met une image à l’échelle afin Auto Met une image à... -
Page 27: Optimisation De L'image
Optimisation de l’image Utilisation de Couleur du support de projection Lorsque vous projetez sur une surface colorées, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support de projection peut aider à corriger la couleur de l’image projetée pour éviter des différences de couleur possibles entre l’image source et l’image projetée. -
Page 28: Ajustement De Brilliant Color
Cette fonction n’est disponible que lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné dans le sous menu Mode Image. Appuyez sur pour sélectionner le mode d’image le plus adapté à vos besoins. Appuyez sur pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de . -
Page 29: Sélectionner Une Température Des Couleurs
Sélectionner une Température des couleurs Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné. T1 : Avec la température de couleurs la plus élevée, T1 donne à l’image une teinte plus bleutée que les autres réglages. T2 : Le blanc des images tire vers le bleu. -
Page 30: Réglage Du Minuteur De Présentation
Veuillez vous reporter à l’illustration à droite pour connaître l’interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seul le rouge pur de Jaune VERT ROUGE l’image projetée sera sélectionné. L’augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du Cyan Magenta... -
Page 31: Opérations De Pagination À Distance
Appuyez sur pour choisir Position du minuteur et définissez la position du minuteur en appuyant sur Coin sup. Gauche Coin inf. Gauche Coin sup. Droit Coin inf. Droit Appuyez sur pour choisir Mode de calcul du minuteur et définissez le mode de calcul du minuteur en appuyant sur Sélection Description... -
Page 32: Masquage De L'image
Même si l’image est figée à l’écran, la lecture des images se poursuit sur le magnétoscope ou autre appareil. Si les appareils connectés ont une sortie audio active, vous entendez toujours le son même lorsque l’image est figée. Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez utiliser ECO BLANK sur le projecteur ou la télécommande pour masquer l’image à... -
Page 33: Fonctionnement En Altitude
Fonctionnement en altitude Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 35°C. N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C. -
Page 34: Éteindre Le Bip De Mise Sous/Hors Tension
Éteindre le Bip de mise sous/hors tension Pour éteindre le bip : Répétez les étapes 1-2 ci-dessus. Appuyez pour choisir Bip de mise sous/hors tension et appuyez pour sélectionner Désact.. La seule manière de changer le Bip de mise sous/hors tension est de le régler sur Activ. ou Désact. ici. La désactivation du son ou le réglage du niveau sonore n’aura pas d’effet sur le Bip de mise sous/hors tension. -
Page 35: Utilisation Des Modèles D'enseignement
Utilisation des modèles d’enseignement Le projecteur offre plusieurs modèles prédéfinis à des fins d’enseignement différentes. Pour activer le modèle : Ouvrez le menu à l’écran et accédez à AFFICHAGE > Modèle d'enseignement et appuyez sur pour sélectionner Tableau noir ou Tableau blanc. Appuyez sur pour choisir le modèle nécessaire. -
Page 36: Présentation Depuis Un Lecteur Usb
Présentation depuis un lecteur USB Cette fonction affiche un diaporama des images stockées sur un lecteur flash USB connecté au projecteur. Elle peut éliminer le besoin d’une source ordinateur. Formats d’image pris en charge • JPEG(JPG) • • TIFF • •... -
Page 37: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur ALIMENTATION et un message de confirmation s’affiche. Si vous n’y répondez pas en quelques secondes, le message disparaît. Appuyez une seconde fois sur le bouton ALIMENTATION. Le POWER (Voyant de l’alimentation) clignote en orange, la lampe s’éteint et les ventilateurs continuent à... -
Page 38: Utilisation Des Menus
Auto/Réel/4:3/16:9/16:10 Trapèze Position Phase Taille H Zoom numérique AFFICHAGE Désact./Haut-bas/ Sync 3D Trame séquentiel./nVIDIA 3D (MS616ST seulement) Inverser sync 3D Désactiver/Inverser Désact./Formation des lettres/ Tableau noir Feuille de travail/Graphique de coordonnées Modèle d'enseignement Désact./Formation des lettres/ Tableau blanc Feuille de travail/Graphique de coordonnées... - Page 39 Paramètres de fonctionnement Minuteur Désactiver/5 min/10 min/ d'inactivité 15 min/20 min/25 min/30 min Désactiver/30 min/1 h/2 h/3 h/ Minuteur 4 h/8 h/12 h Récepteur télécommande Avant+Haut/Avant/Haut Verr. touches Activ./Désact. panneau Couleur de fond Noir/Bleu/Violet/BenQ Écran d'accueil Noir/Bleu/BenQ Vide auto Activ./Désact. Fonctionnement...
- Page 40 Menu Sous-menu Options principal Refroidissement Activ./Désact. rapide Mode Haute altitude Activ./Désact. Muet Activ./Désact. Volume Param. audio Bip de mise sous/ Activ./Désact. hors tension Normal/Économique/ Mode lampe SmartEco Param. lampe Réinit. compteur lampe Équivalent heure lampe Modifier MP Param. de Changer les sécurité...
-
Page 41: Description De Chaque Menu
Description de chaque menu Fonction Description Couleur du Corrige la couleur de l’image projetée si le support de projection n’est support de pas blanc. Voir « Utilisation de Couleur du support de projection » à la page 27 pour plus d’informations. projection Plusieurs options permettent de définir le format de l’image en Rapport H/L... -
Page 42: Mode Référence
Sync 3D sélectionner Activ. présentera les images en 3D. • nVIDIA 3D (MS616ST seulement) Sélectionnez cette option lors de l’utilisation des lunettes 3D nVIDIA, de l’émetteur infrarouge, de la carte graphique nVIDIA et de jeux 3D ou films 3D compatibles nVIDIA avec lecteur logiciel correspondant. - Page 43 Fonction Description Règle les teintes des couleurs rouge et verte de l’image. Voir « Ajustement de Teinte » à la page 28 pour plus d’informations. Teinte Cette fonction n’est disponible que lorsqu’un signal Vidéo ou S-vidéo est sélectionné et le format de système est NTSC. Ajuste l’image pour qu’elle s’affiche de façon plus nette ou plus floue.
-
Page 44: Paramètres De Fonctionnement
Fonction Description Permet de rappeler au présentateur la durée de la présentation afin Minuteur de qu’il puisse la respecter. Voir « Réglage du minuteur de présentation » à présentation la page 30 pour plus d’informations. Règle la langue des menus à l’écran. Voir «... -
Page 45: Débit En Bauds
Fonction Description Active ou désactive la fonction de refroidissement rapide. La sélection Refroidissem d’Activ. active la fonction et raccourcit le temps de refroidissement du ent rapide projecteur de 90 à environ 30 secondes. Ce mode convient à l’utilisation du projecteur dans des zones de haute Mode Haute altitude. -
Page 46: Paramètres De Veille
Réseau sans fil Paramètres Code de connexion projection réseau Voir le Guide d’utilisateur du projecteur réseau BenQ pour des détails. Rétablit les paramètres par défaut. Rétablir tous Les paramètres suivants sont conservés : Phase, Taille H, Position du les param. -
Page 47: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille et du boîtier. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. -
Page 48: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. Voir « Régler Mode lampe en Économique ou SmartEco » ci-dessous pour plus d’informations sur le mode Économique. -
Page 49: Quand Remplacer La Lampe
» à la page 48), il peut Lampe>XXXX heures continuer à fonctionner jusqu’à ce que l’avertissement d’heures de lampe suivant Commandez 1 lampe: lamp.benq.com apparaisse. Appuyez MODE/ENTER pour ignorer le message. Il est conseillé de remplacer la lampe lorsqu’elle a Avis atteint cette durée de vie. -
Page 50: Remplacement De La Lampe
Remplacement de la lampe • Pour éviter tout risque d’électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d’alimentation avant de procéder au remplacement de la lampe. • Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe. - Page 51 Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur. • Conservez la lampe hors de portée des enfants et à l’écart de tout risque d’éclaboussure d’eau et de toute source inflammable.
- Page 52 Réinitialiser le compteur de la lampe Après le logo de démarrage, ouvrez le menu à l’écran. Allez au menu CONFIG. SYSTÈME : avancée > Param. lampe. Appuyez sur MODE/ENTER. La page Param. lampe s’affiche. Choisissez Réinit. compteur lampe. Un message d’avertissement s’affiche pour vous demander si vous souhaiter réinitialiser le compteur de la lampe.
-
Page 53: État Et Description
Voyants Voyant État et description Événements - alimentation Mode veille. Orange Désact. Désact. Vert Mise en marche. Désact. Désact. Clignotant Fonctionnement normal. Vert Désact. Désact. Orange Refroidissement de mise hors tension normale Désact. Désact. Clignotant Événements - lampe Erreur de lampe en fonctionnement normal Désact. -
Page 54: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation CA située à l’arrière du projecteur Le cordon d’alimentation n’alimente pas et branchez-le sur la prise secteur. Si la prise l’appareil en électricité. secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 55: Caractéristiques
(Automatique) (MX618ST) (via entrée RVB) Consommation 1 numérique HDMI 275 W (max) ; < 0,5 W (veille) (MS616ST) Entrée de signal audio 295 W (max) ; < 0,5 W (veille) (MX618ST) Entrée audio 2 prises audio RCA (G/D) Caractéristiques mécaniques... -
Page 56: Dimensions
Dimensions 312 mm (L) x 104 mm (H) x 244 mm (P) Configuration de montage au plafond Vis de montage au plafond : M4 x 8 (L max. = 8 mm) Unité : mm Caractéristiques... -
Page 57: Fréquences De Fonctionnement
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60*... -
Page 58: Fréquences De Fonctionnement Pour L'entrée Hdmi (Hdcp)
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ Notebook 1024 x 576@60Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600@65Hz 64,995 41,467 51,419 Timing 1280 x 720... -
Page 59: Fréquence Fréquence Résolution Verticale Horizontale (Hz)
• Les paramétrages présentés ci-dessus peuvent ne pas être pris en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certains paramétrages ne puissent pas être choisis. Fréquence Fréquence Fréquence Fréquence Résolution verticale horizontale... -
Page 60: Fréquences De Fonctionnement Pour Les Entrées Vidéo Et S-Vidéo
Fréquences de fonctionnement pour les entrées Vidéo et S-Vidéo Fréquence de la Fréquence Fréquence verticale Mode vidéo sous-porteuse horizontale (kHz) (Hz) couleur (MHz) NTSC* 15,73 3,58 15,63 4,43 SECAM 15,63 4,25 ou 4,41 PAL-M 15,73 3,58 PAL-N 15,63 3,58 PAL-60 15,73 4,43 NTSC4,43... -
Page 61: Informations De Garantie Et De Copyright
BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
