Sommaire des Matières pour BenQ MS630ST

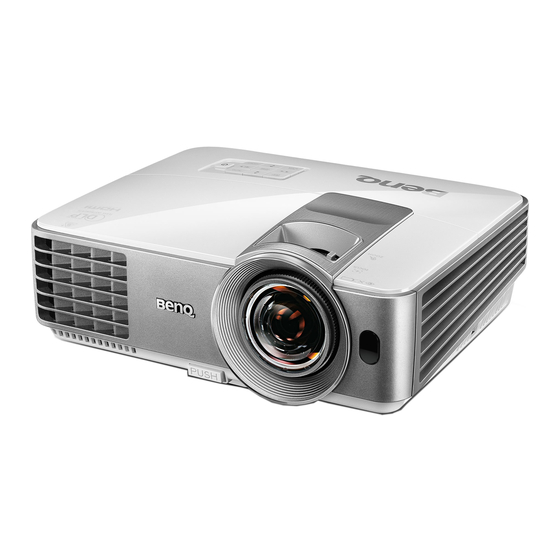

- Page 1 MS630ST/MX631ST/MW632ST Projecteur numérique Manuel d'utilisation...
-
Page 2: Table Des Matières
Table des matières Consignes de sécurité Utiliser le motif de test ......37 Arrêt du projecteur ....... 37 importantes......3 Mise hors tension directe..... 37 Introduction ......7 Utilisation des menus ......38 Caractéristiques du projecteur....7 Entretien......48 Contenu de l’emballage ......8 Entretien du projecteur ...... -
Page 3: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. -
Page 4: Consignes De Sécurité (Suite)
Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ d’être sérieusement endommagé. - Page 5 Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un N’obstruez pas les orifices de ventilation. des environnements ci-dessous. - Ne placez pas le projecteur sur une couverture, de la literie ou toute autre - Espace réduit ou peu ventilé. L’appareil surface souple.
-
Page 6: Montage Du Projecteur Au Plafond
BenQ, et de vous assurer qu’il est Ne placez pas de liquides sur le correctement installé. projecteur, ni à proximité. Tout Si vous utilisez un kit de montage au déversement pourrait être à... -
Page 7: Introduction
Fonction 3D prise en charge Divers formats 3D rendent la fonction 3D plus souple. En présentant la profondeur des images, vous pouvez porter des lunettes 3D BenQ pour profiter des films, des vidéos et des événements sportifs en 3D, d’une manière plus réaliste. -
Page 8: Contenu De L'emballage
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci- dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. -
Page 9: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Tableau de commande externe Face avant/supérieure (Voir « Commandes et fonctions » à la page 10 pour plus d’informations.) Couvercle de la lampe Système de ventilation (sortie d’air chaud) Bouton à dégagement rapide Molette de mise au point et de zoom Système de ventilation (admission d'air frais) Grille de haut-parleur... -
Page 10: Commandes Et Fonctions
Commandes et fonctions Projecteur Molette de mise au point TEMP (Voyant d’avertissement de surchauffe) Règle la mise au point de l’image projetée. S’allume en rouge lorsque la température Molette de zoom du projecteur est trop élevée. Permet de régler la taille de l’image. 10. -
Page 11: Télécommande
Télécommande MODE/ENTER Pour le Japon Sélectionne un mode de configuration de l’image disponible. Active l’élément sélectionné dans le menu à l’écran (OSD). ECO BLANK Permet de masquer l’image à l’écran. LASER Émet un pointeur laser visible utilisable dans les présentations. Boutons de commande MHL Précédent, Lecture/Pause,... -
Page 12: Contrôle De Votre Appareil Intelligent Avec La Télécommande
Utilisation du pointeur LASER Droite/ Le pointeur laser constitue une Lorsque l’affichage des menu à l’écran aide précieuse à la présentation (OSD) est activé, les touches #5, #3 et professionnelle. Il émet une #16 servent de flèches pour sélectionner lumière de couleur rouge lorsque vous appuyez dessus. -
Page 13: Portée Efficace De La Télécommande
Portée efficace de la télécommande La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres. Assurez-vous qu’aucun obstacle susceptible de bloquer le rayon infrarouge n’est interposé... -
Page 14: Positionnement Du Projecteur
Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer Sol arrière votre projecteur au plafond. Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière Sélectionnez Plafond avant dans le menu... -
Page 15: Identification De La Taille De Projection Souhaitée
Dimensions de projection Reportez-vous aux « Dimensions » à la page 57 pour le centre des dimensions de l’objectif de ce projecteur avant de calculer la position appropriée. MS630ST/MX631ST Diagonale d’écran 4:3 Écran Centre de l’objectif Décalage vertical Distance de projection Le format de l’écran est 4:3 et l’image projetée est au format 4:3... - Page 16 Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur.
-
Page 17: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. • Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir «... -
Page 18: Connexion D'appareils Vidéo Composantes
Câble VGA Câble vidéo Câble VGA vers DVI-A Câble G/D audio Câble USB Câble audio Câble adaptateur pour vidéo Câble HDMI composantes vers VGA (D-Sub) Câble HDIM-micro USB Câble S-Vidéo • De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à... -
Page 19: Connexion Des Appareils Intelligents
Connexion des appareils intelligents Le projecteur peut projeter le contenu directement depuis un appareil intelligent compatible MHL. En utilisant un câble HDMI vers Micro USB ou un adaptateur HDMI vers Micro USB, vous pouvez connecter vos appareils intelligents au projecteur et ensuite profiter de votre contenu sur grand écran. -
Page 20: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise secteur. Allumez l’interrupteur de la prise secteur (le cas échéant). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. -
Page 21: Ajustement De L'image Projetée
Ajustement de l’image projetée Ajustement de l’angle de projection Le projecteur est pourvu d’un pied de réglage à dégagement rapide et d’un pied de réglage arrière. Ils permettent de régler la hauteur de l’image et l’angle de projection. Pour régler le projecteur, procédez comme suit : Appuyez le bouton à... -
Page 22: Correction Trapézoïdale
Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran. Pour corriger ce problème, vous devez non seulement ajuster la hauteur du projecteur, mais si vous souhaitez que le projecteur corrige automatiquement la distorsion trapézoïdale, assurez-vous que la fonction Trapèze auto dans le menu AFFICHAGE est Activ. -
Page 23: Utilisation Des Menus
Activ. Installation du projecteur Sol avant Trapèze Réglages des menus Position Paramètres de fonctionnement Phase Récept. télécomde Avant+Arrière Taille H Couleur de fond BenQ Zoom numérique Écran d'accueil BenQ RVB analogique MENU Quitter RVB analogique MENU Quitter Appuyez sur pour... -
Page 24: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. Voir l’option 23 à la page pour plus d’informations. -
Page 25: Oubli Du Mot De Passe
à la clientèle de BenQ. Notez le numéro et éteignez votre projecteur. Code de rappel : Contactez le service d’assistance BenQ 255 255 255 255 local pour le déchiffrer. Vous devrez peut- être fournir une preuve d’achat pour MENU Quitter garantir que vous êtes autorisé... -
Page 26: Désactivation De La Fonction De Mot De Passe
(films). • La résolution native de ce projecteur est dans un format 4:3 (MS630ST/MX631ST)/16:10 (MW632ST). Pour les meilleurs résultats d’affichage de l’image, sélectionnez et utilisez un signal d’entrée avec cette résolution. -
Page 27: Agrandir Et Rechercher Des Détails
Modification de l’espace couleur Dans le cas peu probable où vous connectez le projecteur à un lecteur DVD via l’entrée HDMI du projecteur et l’image projetée affiche les mauvaises couleurs, veuillez changer l’espace couleur en YUV. Pour ce faire : Appuyez sur MENU/EXIT, puis appuyez sur jusqu’à... -
Page 28: Sélection Du Format
Les menus à l’écran peuvent être affichés sur ces zones noires non utilisées. Auto Met une image à l’échelle proportionnellement pour qu’elle soit MW632ST MS630ST/ adaptée à la résolution native dans sa MX631ST largeur horizontale ou verticale. Cette option est recommandée pour... - Page 29 Réel L’image est projetée selon sa résolution d’origine, et redimensionnée pour être adaptée à Image 4:3 la zone d’affichage. Pour les signaux d’entrée avec de plus faibles résolutions, l’image projetée s’affiche plus petite que si elle était redimensionnée en plein écran. Si Image 16:9 nécessaire, vous pouvez régler le zoom ou approcher le projecteur de...
-
Page 30: Optimisation De L'image
Optimisation de l’image Utilisation de Couleur du support de projection Lorsque vous projetez sur une surface colorées, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support de projection peut aider à corriger la couleur de l’image projetée pour éviter des différences de couleur possibles entre l’image source et l’image projetée. -
Page 31: Ajustement De Brilliant Color
Appuyez pour choisir Mode référence. Cette fonction n’est disponible que lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné dans le sous menu Mode Image. Appuyez sur pour sélectionner le mode d’image le plus adapté à vos besoins. Appuyez sur pour sélectionner une option du menu à... -
Page 32: Sélectionner Une Température Des Couleurs
Sélectionner une Température des couleurs Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné. Froid : Le blanc des images tire vers le bleu. Normal : Préserve la couleur normale des blancs. Chaud : Le blanc des images tire vers le rouge. - Page 33 Pour ajuster les paramètres : Allez au menu IMAGE et choisissez Gestion couleur 3D. Appuyez sur MODE/ENTER sur le projecteur ou sur la télécommande et la page Gestion couleur 3D s’affiche. Choisissez Couleur primaire et appuyez sur pour sélectionner une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta.
-
Page 34: Réglage Du Minuteur De Présentation
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction : Allez au menu CONFIG. SYSTÈME : de base > Minuteur de présentation et appuyez sur MODE/ENTER pour afficher la page Minuteur de présentation. -
Page 35: Opérations De Pagination À Distance
Pour annuler le minuteur, procédez comme suit : Allez au menu CONFIG. SYSTÈME : de base > Minuteur de présentation et choisissez Désact. Appuyez surMODE/ENTER. Un message de confirmation s’affiche. Choisissez Oui et appuyez sur MODE/ENTER pour confirmer. Le message «... -
Page 36: Fonctionnement En Altitude
Fonctionnement en altitude Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 30°C. N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C. -
Page 37: Utiliser Le Motif De Test
La seule manière de changer le Bip de mise sous/hors tension est de le régler sur Activ. ou Désact. ici. La désactivation du son ou le réglage du niveau sonore n’aura pas d’effet sur le Bip de mise sous/hors tension. Utiliser le motif de test Le projecteur peut afficher le motif grille de test. -
Page 38: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Menu Sous-menu Options principal Désact./Jaune clair/Rose/ Couleur du support de projection Vert clair/Bleu/Tableau noir Rapport H/L Auto/Réel/4:3/16:9/16:10 Trapèze auto... - Page 39 Paramètres de Refroidissement Activ./Désact. fonctionnement rapide Redémarrage Activ./Désact. instantané Minuteur Désactiver/5 min/10 min/15 min/ d'inactivité 20 min/25 min/30 min Désactiver/30 min/1 h/2 h/3 h/4 h/ Minuteur 8 h/12 h Récept. télécomde Avant+Arrière/Avant/Arrière Couleur de fond BenQ/Noir/Bleu/Violet Écran d'accueil BenQ/Noir/Bleu Fonctionnement...
- Page 40 Menu Sous-menu Options principal Mode Haute altitude Activ./Désact. Muet Activ./Désact. Volume Param. audio Bip de mise sous/ Activ./Désact. hors tension Normal/Économique/SmartEco/ Mode lampe LampSave Param. lampe Réinit. compteur lampe Compteur de la lampe Param. de Modifier MP sécurité Changer les CONFIG.
-
Page 41: Description De Chaque Menu
Description de chaque menu Fonction Description Couleur du Corrige la couleur de l’image projetée si le support de projection n’est support de pas blanc. Voir « Utilisation de Couleur du support de projection » à la page 30 pour plus d’informations. projection Plusieurs options permettent de définir le format de l’image en Rapport H/L... - Page 42 Fonction Description Ce projecteur comporte une fonction 3D qui vous permet d’apprécier les films, les vidéos et les événements sportifs en 3D, d’une manière plus réaliste en présentant la profondeur des images. Une paire de lunettes 3D est nécessaire pour afficher le contenu en 3D. Mode 3D Le paramètre par défaut est Auto et le projecteur choisit automatiquement un format 3D approprié...
- Page 43 Fonction Description Les modes d’image prédéfinis vous permettent d’optimiser le réglage de l’image en fonction du type de programme que vous souhaitez Mode Image projeter. Voir « Sélection d’un mode d’image » à la page 30 pour plus d’informations. Sélectionne un mode d’image le plus adapté à vos besoins en ce qui concerne la qualité...
- Page 44 Fonction Description Recherche Voir « Changement de signal d’entrée » à la page 26 pour plus d’informations. auto rapide Transfert Voir « Modification de l’espace couleur » à la page 27 pour plus espace d’informations. couleur Permet de rappeler au présentateur la durée de la présentation afin Minuteur de qu’il puisse la respecter.
-
Page 45: Écran D'accueil
Fonction Description Mise sous tension directe Permet au projecteur de s’allumer automatiquement lorsqu’il est alimenté par le cordon d’alimentation. Démarrage sur signal Définit si le projecteur est allumé directement sans appuyer ALIMENTATION lorsque le projecteur est en mode de veille et le signal est transmis via le câble VGA. Alim. -
Page 46: Mode Haute Altitude
Fonction Description Ce mode convient à l’utilisation du projecteur dans des zones de haute Mode Haute altitude. Voir « Fonctionnement en altitude » à la page 36 pour plus altitude d’informations. Param. audio Voir « Réglage du son » à la page 36 pour plus d’informations. -
Page 47: Paramètres De Veille
Fonction Description Sortie moniteur La sélection de Activ. active la fonction. Le projecteur peut transmettre un signal VGA quand il est en mode veille et la prise COMPUTER est correctement connectée aux appareils. Voir « Connexion » à la page 17 pour savoir comme établir la connexion. -
Page 48: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille et du boîtier. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. -
Page 49: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. (Équivalent) heures lampe totales = 2,22 x (heures d’utilisation en mode Normal) + 1,67 x (heures d’utilisation en mode Économique) + 1,54 x (heures d’utilisation en mode SmartEco) + 1,00 x (heures d’utilisation en mode LampSave) Pour obtenir les informations d’heures de la lampe :... -
Page 50: Quand Remplacer La Lampe
49), il peut Équivalent heure lampe > XXXX heures continuer à fonctionner jusqu’à ce que l’avertissement d’heures de lampe suivant Commandez 1 lampe: www.BenQ.com apparaisse. Appuyez MODE/ENTER pour ignorer le message. Il est conseillé de remplacer la lampe lorsqu’elle a AVIS atteint cette durée de vie. -
Page 51: Remplacement De La Lampe
Remplacement de la lampe • Pour éviter tout risque d’électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d’alimentation avant de procéder au remplacement de la lampe. • Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe. - Page 52 Débranchez le connecteur de la lampe du projecteur comme illustré. Desserrez la vis qui tient la lampe en place. Levez la poignée de sorte qu’elle soit placée verticalement. Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.
- Page 53 Replacez le couvercle de la lampe sur le projecteur. Serrez la/les vis qui tient/tiennent le couvercle de la lampe. • Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur. • Ne serrez pas la vis excessivement.
-
Page 54: État Et Description
Voyants Voyant État et description Événements - alimentation Mode veille Orange Désact. Désact. Vert Mise en marche Désact. Désact. Clignotant Fonctionnement normal Vert Désact. Désact. Orange Refroidissement de mise hors tension normale Désact. Désact. Clignotant Rouge Rouge Rouge Télécharger Clignotant Clignotant Clignotant Échec de démarrage CW... -
Page 55: Dépannage
Dépannage Le projecteur ne s’allume pas Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation CA située à l’arrière du projecteur Le cordon d’alimentation n’alimente pas et branchez-le sur la prise secteur. Si la prise l’appareil en électricité. secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 56: Caractéristiques
Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Commande Résolution Contrôle série RS-232 800 x 600 SVGA (MS630ST) 1 à 9 broches 1024 x 768 XGA (MX631ST) 2 récepteurs IR 1280 x 800 WXGA (MW632ST) Terminaux d’entrée Système d’affichage... -
Page 57: Dimensions
Dimensions 287,3 mm (L) x 114,4 mm (H) x 232,6 mm (P) 287,3 232,6 114,4 59,34 62,13 Unité : mm Configuration de montage au plafond Vis de montage au plafond : M4 (L max. = 25 mm ; L min. = 20 mm) 199.6 74.52 84.41... -
Page 58: Fréquences De Fonctionnement
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60*... -
Page 59: Fréquences De Fonctionnement Pour L'entrée Hdmi (Hdcp)
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ Notebook 1024 x 576@60Hz 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600@65Hz 64,995 41,467 51,419 Timing 1280 x 720... -
Page 60: Fréquences De Fonctionnement Pour L'entrée Mhl
• *Fréquences de fonctionnement pour le signal 3D avec formats Trame séquentiel., Haut-bas et Côte à côte. **Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel. ***Fréquences de fonctionnement pour le signal 3D avec formats Haut-bas et Côte à côte. •... -
Page 61: Fréquences De Fonctionnement Pour L'entrée Yp
Fréquences de fonctionnement pour l’entrée YP composantes Fréquence Fréquence Fréquence des Fréquence Résolution horizontale verticale (Hz) pixels (MHz) (kHz) 480i* 720 x 480 59,94 15,73 13,5 480p* 720 x 480 59,94 31,47 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720... -
Page 62: Informations De Garantie Et De Copyright
BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
