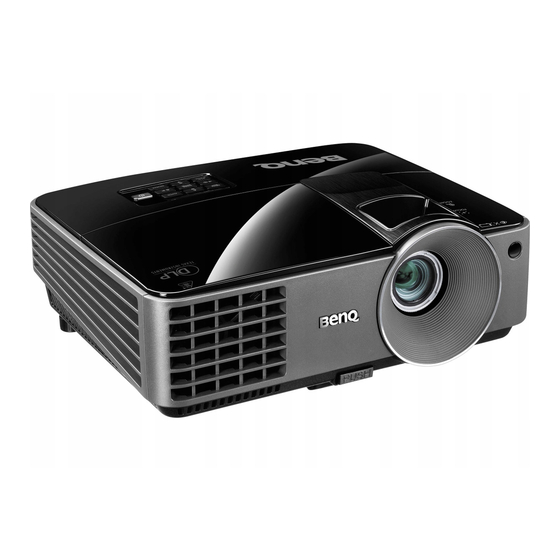

- Page 1 MS502/MX503 Projecteur numérique Manuel d'utilisation...
-
Page 2: Table Des Matières
Table des matières Consignes de sécurité Réglage du son ........32 Arrêt du projecteur ....... 33 importantes......3 Mise hors tension directe..... 33 Introduction ......7 Utilisation des menus ......34 Caractéristiques du projecteur....7 Entretien......43 Contenu de l’emballage ......8 Entretien du projecteur ...... -
Page 3: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. -
Page 4: Consignes De Sécurité (Suite)
Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ d’être sérieusement endommagé. - Page 5 Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un des environnements ci-dessous. - Espace réduit ou peu ventilé. L’appareil doit être placé à une distance minimale de 50 cm des murs ; l’air doit pouvoir circuler librement autour du projecteur. - Emplacements soumis à...
-
Page 6: Montage Du Projecteur Au Plafond
Ne placez pas de liquides sur le spécialement conçu pour le projecteur projecteur, ni à proximité. Tout BenQ, et de vous assurer qu’il est déversement pourrait être à l’origine correctement installé. d’une panne. Si le projecteur devait Si vous utilisez un kit de montage au être mouillé, débranchez-le de la prise... -
Page 7: Introduction
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes. ® • NOIR ÉCO - Avec la technologie Philips ImageCare , la fonction Noir éco économisera jusqu’à... -
Page 8: Contenu De L'emballage
Contenu de l’emballage Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés. -
Page 9: Vue Extérieure Du Projecteur
Vue extérieure du projecteur Tableau de commande externe Face avant / supérieure (Voir "Commandes et fonctions" à la page 10 pour plus d’informations.) Couvercle de la lampe Système de ventilation (sortie d’air chaud) Bouton à dégagement rapide Molette de mise au point et de zoom Système de ventilation (entrée d’air froid) Grille de haut-parleur... -
Page 10: Commandes Et Fonctions
Commandes et fonctions Projecteur TEMP (Voyant d’avertissement de surchauffe) S’allume en rouge lorsque la température du projecteur est trop élevée. POWER (Voyant de l’alimentation) S’allume ou clignote lorsque le projecteur est en cours d’utilisation. 10. AUTO Détermine automatiquement le meilleur paramétrage pour l’image projetée. -
Page 11: Télécommande
Télécommande Touches Trapèze/Flèches / Haut, Bas) Permet de corriger manuellement la déformation des images due à l’angle de projection. 10. AUTO Détermine automatiquement le meilleur paramétrage pour l’image projetée. Droite Lorsque l’affichage des menus à l’écran est activé, les touches 3, 9 et 11 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires. -
Page 12: Portée Efficace De La Télécommande
Portée efficace de la télécommande Les capteurs à infrarouge (IR) de la télécommande se trouvent à l’avant et sur le haut du projecteur. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres. -
Page 13: Positionnement Du Projecteur
Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer Sol arrière votre projecteur au plafond. Sélectionnez ce positionnement lorsque le projecteur est placé sur la table derrière Sélectionnez Plafond avant dans le menu... -
Page 14: Identification De La Taille De Projection Souhaitée
Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques optiques de ce projecteur. -
Page 15: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. • Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l’emballage"... -
Page 16: Connexion D'appareils Vidéo Composantes
• De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à un projecteur. Pour activer ou désactiver l’affichage externe, vous pouvez généralement utiliser la combinaison de touches FN + F3 ou CRT/LCD. Sur votre ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. -
Page 17: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise secteur. Allumez l’interrupteur de la prise secteur (le cas échéant). Vérifiez que le POWER (Voyant de l’alimentation) du projecteur est orange une fois l’appareil mis sous tension. -
Page 18: Ajustement De L'image Projetée
Ajustement de l’image projetée Ajustement de l’angle de projection Le projecteur est pourvu d’un pied de réglage à dégagement rapide et d’un pied de réglage arrière. Ils permettent de régler la hauteur de l’image et l’angle de projection. Pour régler le projecteur, procédez comme suit : Appuyez sur le bouton à... -
Page 19: Correction Trapézoïdale
Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran. Pour corriger ceci, vous devrez la corriger manuellement en suivant l’UNE des étapes suivantes. -
Page 20: Utilisation Des Menus
Sol avant Position Réglages des menus Phase Paramètres de fonctionnement Taille H Désact. Verr. touches panneau Zoom numérique Couleur de fond BenQ Sync 3D Frame Sequential Écran d'accueil BenQ Inverser sync 3D Désactiver Modèle d'enseignement RVB analogique MENU Quitter RVB analogique... -
Page 21: Sécuriser Le Projecteur
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur. Voir l’option 20 à la page pour plus d’informations. -
Page 22: Oubli Du Mot De Passe
Notez le numéro et éteignez votre clientèle de BenQ. projecteur. Code de rappel : 0 2 1 2 Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut- être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le MENU Quitter projecteur. -
Page 23: Désactivation De La Fonction De Mot De Passe
Désactivation de la fonction de mot de passe Pour désactiver la protection par mot de passe, retournez au menu CONFIG. SYSTÈME : avancée > Param. de sécurité > Changer les param. de sécurité après l’ouverture du système de menus à l’écran. Appuyez sur MODE/ENTER. Le message «... -
Page 24: Agrandir Et Rechercher Des Détails
Agrandir et rechercher des détails Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l’image. • Utilisation de la télécommande Appuyez sur Digital Zoom+/- pour afficher la barre de Zoom. Appuyez sur Digital Zoom+ pour agrandir le centre de l’image. -
Page 25: À Propos Du Format
À propos du format • Dans les illustrations ci-dessous, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives. • Les menus à l’écran peuvent être affichés sur ces zones noires non utilisées. 16:9 : Met une image à l’échelle afin Auto Met une image à... -
Page 26: Optimisation De L'image
Optimisation de l’image Utilisation de Couleur du support de projection Lorsque vous projetez sur une surface colorées, telle qu’un mur peint qui peut ne pas être blanc, la fonction Couleur du support de projection peut aider à corriger la couleur de l’image projetée pour éviter des différences de couleur possibles entre l’image source et l’image projetée. -
Page 27: Ajustement De Brilliant Color
Appuyez sur pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de . Voir "Réglage précis de la qualité de l’image dans les modes utilisateur" ci-dessous pour plus d’informations. Une fois tous les réglages terminés, sélectionnez Enregistrer param. et appuyez sur MODE/ENTER pour stocker les réglages. -
Page 28: Sélection D'une Température Des Couleurs
Sélection d’une température des couleurs Les options disponibles pour les paramètres de température de couleurs* varient selon le type de signal sélectionné. Froid : Le blanc des images tire vers le bleu. Normal : Préserve la couleur normale des blancs. Chaud : Le blanc des images tire vers le rouge. -
Page 29: Réglage Du Minuteur De Présentation
Veuillez vous reporter à l’illustration à droite pour connaître l’interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et Jaune réglez sa valeur sur 0, seul le rouge pur de VERT ROUGE l’image projetée sera sélectionné. L’augmentation des valeurs inclura le rouge proche du jaune et le rouge proche du Cyan Magenta... -
Page 30: Opérations De Pagination À Distance
Appuyez sur pour choisir Mode de calcul du minuteur et définissez le mode de calcul du minuteur en appuyant sur Sélection Description Vers l'avant Avance en augmentant de 0 à l’heure prédéfinie. Vers l'arrière Décroit en comptant à rebours de l’heure prédéfinie à 0. Appuyez sur pour choisir Fonction de rappel sonore et décidez si vous souhaitez activer la fonction de rappel sonore en appuyant sur... -
Page 31: Masquage De L'image
Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez utiliser ECO BLANK sur le projecteur ou la télécommande pour masquer l’image à l’écran. Lorsque cette fonction est activée et qu’une entrée audio est connectée, le son demeure audible. CONFIG. -
Page 32: Fonctionnement En Altitude
Fonctionnement en altitude Il est recommandé d’utiliser le Mode Haute altitude lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 35°C. N’utilisez pas le Mode Haute altitude si votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C. -
Page 33: Arrêt Du Projecteur
Arrêt du projecteur Appuyez sur ALIMENTATION et un message de confirmation s’affiche. Si vous n’y répondez pas en quelques secondes, le message disparaît. Appuyez une seconde fois sur le bouton ALIMENTATION. Le POWER (Voyant de l’alimentation) clignote en orange, la lampe s’éteint et les ventilateurs continuent à... -
Page 34: Utilisation Des Menus
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné et le modèle de projecteur que vous utilisez. Menu Sous-menu Options principal Couleur du support de Désact./Jaune clair/Rose/ projection Vert clair/Bleu/Tableau noir Format Auto/Réel/4:3/16:9/16:10 Trapèze... - Page 35 Activ./Désact. instantané Paramètres de fonctionnement Refroidissement Activ./Désact. rapide Minuteur Désactiver/5 min/10 min/ d'inactivité 15 min/20 min/25 min/30 min Désactiver/30 min/1 h/2 h/3 h/ Minuteur 4 h/8 h/12 h Verr. touches panneau Activ./Désact. Couleur de fond Noir/Bleu/Violet/BenQ Écran d'accueil Noir/Bleu/BenQ Fonctionnement...
- Page 36 Menu Sous-menu Options principal Mode Haute altitude Activ./Désact. Muet Activ./Désact. Volume Param. audio Bip de mise sous/hors Activ./Désact. tension Normal/Économique/ Mode lampe ÉCO SMART Param. lampe Réinit. compteur lampe Équivalent heure lampe Modifier MP CONFIG. Param. de Changer les SYSTÈME : sécurité...
-
Page 37: Description De Chaque Menu
Description de chaque menu Fonction Description Couleur du Corrige la couleur de l’image projetée si le support de projection n’est support de pas blanc. Voir "Utilisation de Couleur du support de projection" à la page 26 pour plus d’informations. projection Plusieurs options permettent de définir le format de l’image en Format fonction de votre source de signal d’entrée. - Page 38 Fonction Description Offre plusieurs modèles prédéfinis à des fins d’enseignement différentes. Modèle Choisissez Tableau noir ou Tableau blanc d’abord en appuyant d'enseignement et appuyez sur pour choisir le modèle nécessaire. Appuyez sur MODE/ENTER pour activer le modèle. Les modes d’image prédéfinis vous permettent d’optimiser le réglage de l’image en fonction du type de programme que vous souhaitez Mode Image projeter.
-
Page 39: Réglages Des Menus
Fonction Description Température Voir "Sélection d’une température des couleurs" à la page 28 pour plus d’informations. des couleurs Gestion Voir "Gestion couleur 3D" à la page 28 pour plus d’informations. couleur 3D Enregistrer Enregistre les paramètres pour le mode Mode Util. 1 ou Mode Util. -
Page 40: Paramètres De Fonctionnement
Fonction Description Mise sous tension directe Permet au projecteur de s’allumer automatiquement lorsqu’il est alimenté par le cordon d’alimentation. Alim. auto. désact. Permet au projecteur de s’éteindre automatiquement si aucun signal d’entrée n’est détecté après un certain temps. Voir "Paramètre Alim. -
Page 41: Mode Haute Altitude
Fonction Description Ce mode convient à l’utilisation du projecteur dans des zones de Mode Haute haute altitude. Voir "Fonctionnement en altitude" à la page 32 pour altitude plus d’informations. Muet Volume Param. audio Bip de mise sous/hors tension Voir "Réglage du son" à la page 32 pour plus d’informations. - Page 42 Fonction Description Sortie moniteur La sélection de Activ. active la fonction. Le projecteur peut transmettre un signal VGA quand il est en mode veille et la prise COMPUTER-1 est correctement connectée aux appareils. Voir "Connexion" à la page 15 pour savoir comme établir la connexion. Paramètres de Relais audio veille...
-
Page 43: Entretien
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille et du boîtier. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées. -
Page 44: Informations Relatives À La Lampe
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. Voir "Régler Mode lampe en Économique" ci-dessous pour plus d’informations sur le mode Économique. Pour obtenir les informations d’heures de la lampe : Appuyez sur MENU/EXIT, puis appuyez sur pour choisir le menu CONFIG. -
Page 45: Quand Remplacer La Lampe
à la page 44), il peut continuer Lampe>XXXX heures à fonctionner jusqu’à ce que l’avertissement d’heures de lampe suivant apparaisse. Commandez 1 lampe : lamp.benq.com Appuyez MODE/ENTER pour ignorer le message. Il est conseillé de remplacer la lampe lorsqu’elle a Avis atteint cette durée de vie. -
Page 46: Remplacement De La Lampe
Remplacement de la lampe • Pour éviter tout risque d’électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d’alimentation avant de procéder au remplacement de la lampe. • Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe. - Page 47 Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur. • Conservez la lampe hors de portée des enfants et à l’écart de tout risque d’éclaboussure d’eau et de toute source inflammable.
- Page 48 Connectez l’alimentation et redémarrez le projecteur. Refermez toujours le couvercle de la lampe avant de mettre l’appareil sous tension. Réinitialiser le compteur de la lampe Après le logo de démarrage, ouvrez le menu à l’écran. Allez au menu CONFIG. SYSTÈME : avancée > Param. lampe. Appuyez sur MODE/ENTER. La page Param.
-
Page 49: État Et Description
Voyants Voyant État et description Événements - alimentation Mode veille. Désact. Désact. Orange Vert Mise en marche. Désact. Désact. Clignotant Fonctionnement normal. Désact. Désact. Vert • 90 secondes de refroidissement sont nécessaires au projecteur car il n’a pas été correctement mis hors tension et la phase de refroidissement n’a pas eu lieu. -
Page 50: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise d’alimentation CA située à l’arrière du projecteur et Le cordon d’alimentation n’alimente pas branchez-le sur la prise secteur. Si la prise secteur l’appareil en électricité. est dotée d’un interrupteur, assurez-vous que celui- ci est activé. -
Page 51: Caractéristiques
Caractéristiques optiques Commande Résolution Contrôle série RS-232 (MX503) 1 à 9 broches 1024 x 768 XGA 1 récepteurs IR (MS502) 800 x 600 SVGA Terminaux d’entrée Système d’affichage Entrée ordinateur 1-CHIP DMD Entrée RVB Ouverture (nombre F) 2 connecteurs D-Sub à 15 broches... -
Page 52: Dimensions
Dimensions 287,3 mm (B) x 114,4 mm (H) x 232,6 mm (T) 287,3 232,6 114,4 Configuration de montage au plafond 207.6 Vis de montage au plafond : M4 x 8 (L max. = 8 mm) Unité : mm 199.6 83.38 123.0 141.88 232.6... -
Page 53: Fréquences De Fonctionnement
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120* (Reduce 119,989 97,551 115,5 Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 768 1280 x 768_60... -
Page 54: Fréquences De Fonctionnement Pour L'entrée Yp
Fréquences de fonctionnement pour l’entrée YP composantes Fréquence Fréquence Fréquence des Fréquence Résolution horizontale verticale (Hz) pixels (MHz) (kHz) 480i 720 x 480 59,94 15,73 13,5 480p 720 x 480 59,94 31,47 576i 720 x 576 15,63 13,5 576p 720 x 576 31,25 720/50p 1280 x 720... -
Page 55: Informations De Garantie Et De Copyright
BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable.
