20. MECANISME DE COUTURE ARRIERE A COMMANDE PAR SIMPLE PRESSION
❹
Les opérations suivantes peuvent être exécutées par simple pression sur le commutateur en option (23632656)
❺.
Commutateur en
option (disponible
séparément)
❻
* Lors de l'utilisation de l'interrupteur en option, il est nécessaire de paramétrer la fonction avec la boîte
de commande. Pour plus d'informations, consulter le manuel d'utilisation de la boîte de commande.
AVERTISSEMENT :
Couper l'alimentation de la machine (position OFF) avant de commencer l'opération afin de prévenir
les accidents éventuels causés par un démarrage soudain de la machine à coudre.
[Raccordement du commutateur en option]
Connecter le cordon du commutateur en option dans les bornes ❼ et ❽ du connecteur à 4 broches ❻ venant
de la tête de la machine. (Il n'y a pas de polarité.)
La broche doit être introduite dans un sens particulier. L'introduire avec le détrompeur ❾ en haut.
❷
❶
❸
❺
❼
❾
❽
Lorsqu'on appuie sur le levier inverseur ❶, la machine
exécute les points arrière.
Lorsqu'on relâche le levier inverseur, la couture re-
prend en avant.
AVERTISSEMENT :
Couper l'alimentation de la machine (position
OFF) avant de commencer l'opération afin de
prévenir les accidents éventuels causés par
un démarrage soudain de la machine à coudre.

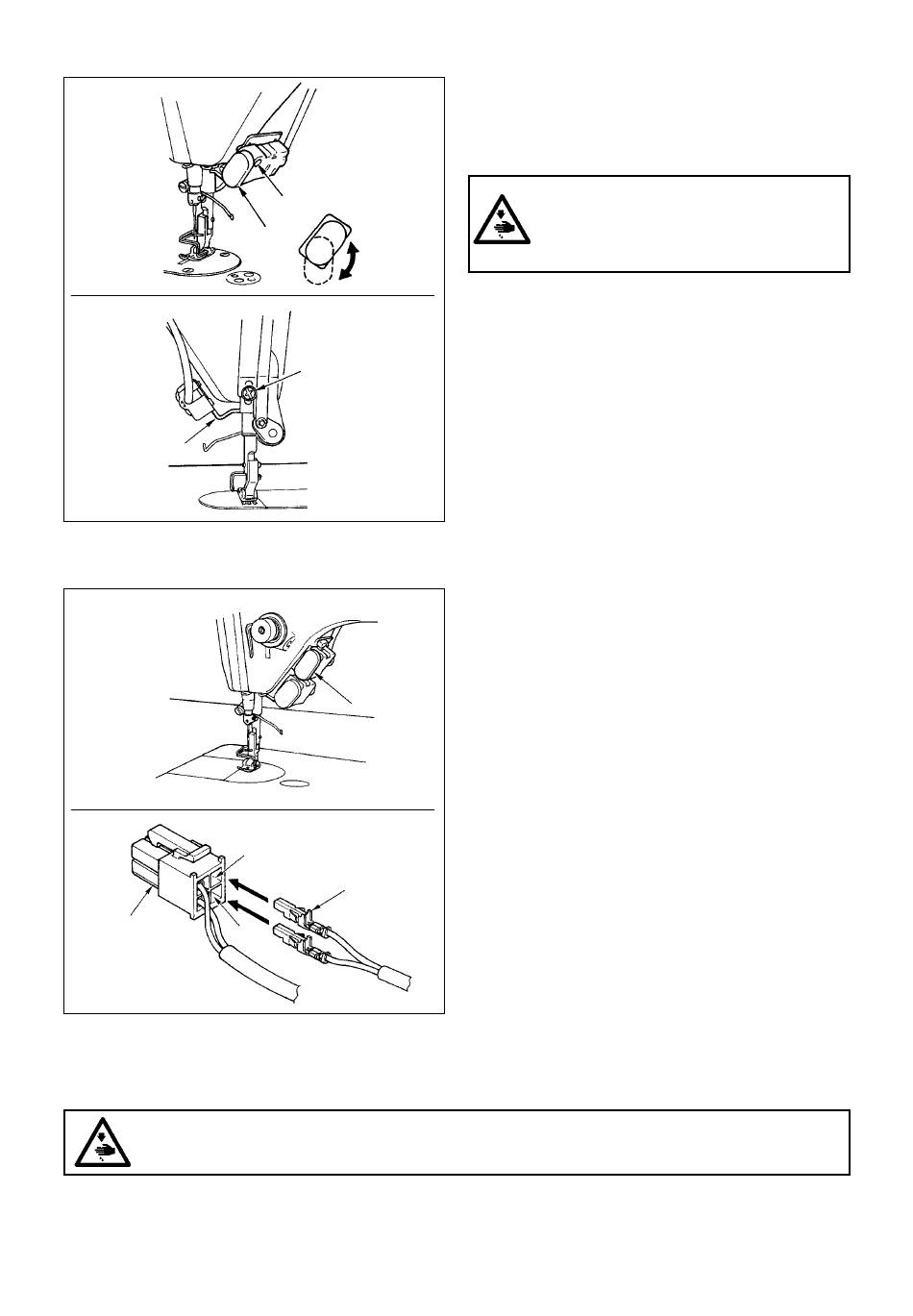

[Réglage de la position du commutateur]
Desserrer la vis de fixation ❷ et régler la hauteur
1)
du commutateur en le déplaçant vers le haut ou
le bas.
On peut utiliser le commutateur ❶ sur deux posi-
2)
tions en le tournant.
Pour abaisser la position du commutateur ❶,
3)
desserrer la vis de fixation ❸ située à l'arrière
de la tête de la machine et abaisser le socle du
commutateur ❹.
1.
Compensation de points par le relevage/abais-
sement de l'aiguille ... A chaque pression sur le
commutateur, une compensation de points par le
relevage/abaissement de l'aiguille est exécutée.
2.
Compensation de points arrière ... A chaque pres-
sion sur le commutateur, des points arrière sont
exécutés à petite vitesse. (Activé uniquement si une
configuration de couture de dimensions constantes
est sélectionnée sur le panneau.)
3.
Annulation unique de l'exécution de points arrière
à la fin de la couture ... Lorsqu'on appuie sur le
commutateur, l'exécution suivante de points ar-
rière à la fin de la couture est annulée.
4.
Fonction de coupe du fil ... Lorsqu'on appuie sur
le commutateur, la coupe du fil est exécutée.
5.
Fonction de relevage du presseur ... Lorsqu'on
appuie sur cet interrupteur, le relevage automa-
tique du presseur est possible.
6.
Compensation d'un point ... A chaque pression
sur le commutateur, une compensation d'un point
est exécutée.
– 17 –
