14. REGLAGE DU RESSORT DE RELEVAGE DU FIL ET DE LA COURSE DU RELE-
VEUR DE FIL
❹
❺
❶
E
F
G
H

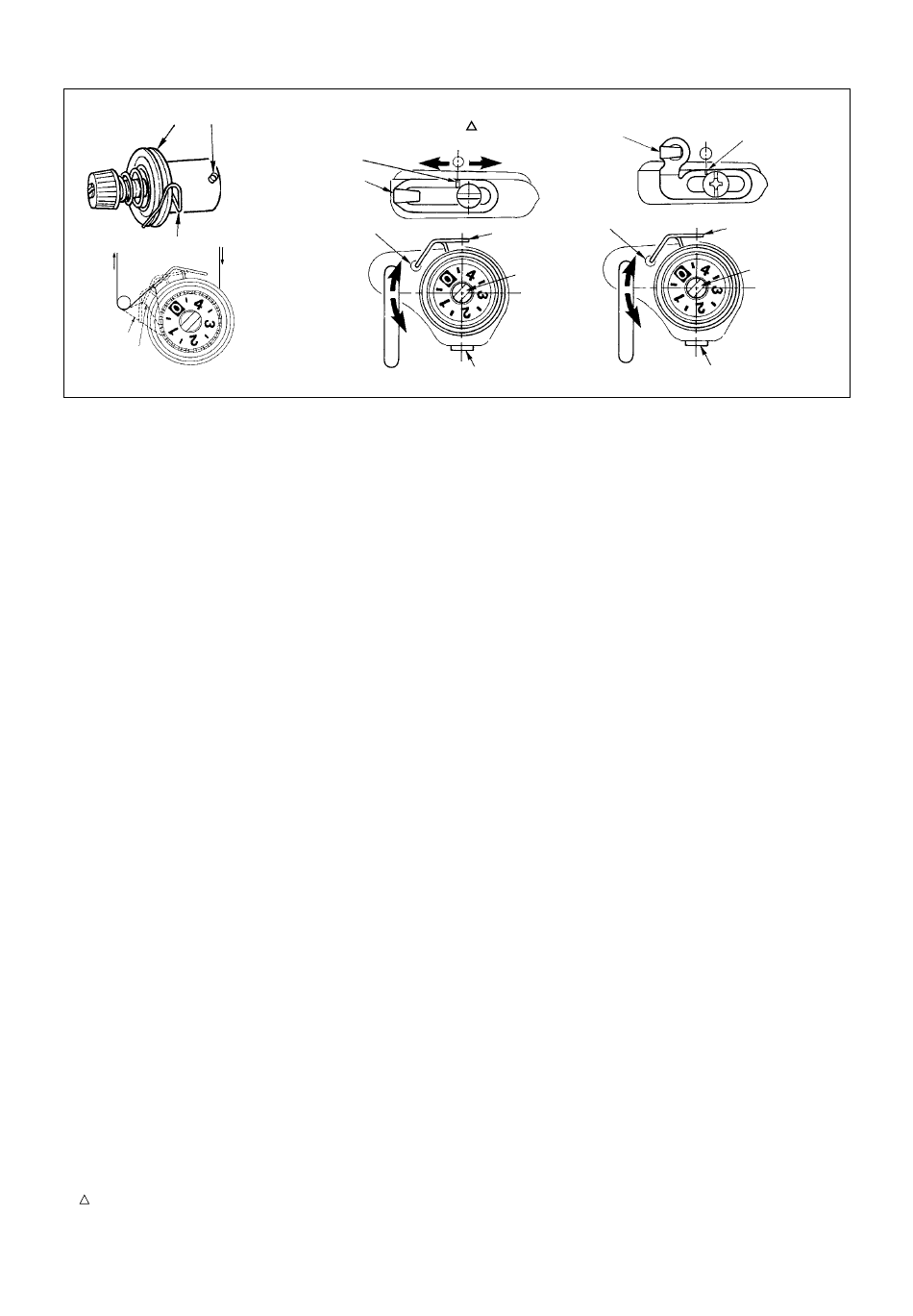

(1) Réglage de la course du ressort de relevage du fil ❶
Desserrer la vis de fixation ❷.
1)
Pour augmenter la course du ressort de relevage du fil, tourner la tige de tension ❸ dans le sens des ai-
2)
guilles d'une montre (dans le sens A). Pour la diminuer, tourner la tige ❸ dans le sens inverse des aiguilles
d'une montre (dans le sens B).
(2) Réglage de la pression du ressort de relevage du fil ❶
Desserrer la vis de fixation ❷ et retirer le bloc-tension (ensemble) ❺.
1)
Desserrer la vis de fixation de tige de tension ❹.
2)
Pour augmenter la pression, tourner la tige de tension ❸ dans le sens des aiguilles d'une montre (dans le
3)
sens A). Pour la diminuer, tourner la tige ❸ dans le sens inverse des aiguilles d'une montre (dans le sens
B)
* Etat standard du ressort de relevage du fil
Trait de repère du bras de la machine presque aligné sur le haut du ressort ❻ de relevage du fil.
(Un réglage est nécessaire selon le tissu et les opérations.)
(Attention) Les modèle DDL-9000B-DS utilisent un crochet entièrement sec. Par rapport à la machine
à crochet classique, ces modèles tendent à être affectés par le réglage du ressort de relevage du fil.
Si l'action du ressort de relevage du fil est insuffisante, le fil est mal tiré. Il peut alors en résulter une
cassure du fil, des points ballon, etc.
Pour vérifier le fonctionnement du ressort du releveur de fil, tirer le fil d'aiguille dans le sens F après
avoir réglé la pression du ressort du releveur de fil afin de vérifier si le ressort exerce une pression
sur le fil jusqu'au dernier moment (état G) juste avant que le fil ne sorte de E. Si le ressort n'exerce
pas de pression sur le ressort jusqu'au dernier moment (état H), diminuer la pression du ressort du
releveur de fil. Si la course du ressort de relevage est insuffisante, le ressort ne fonctionnera pas
correctement.
Pour les tissus ordinaires, une course de 10 à 13 mm est appropriée.
(3) Reglage de la course du releveur de fil
Pour les tissus épais, déplacer le guide-fil ❽ vers la gauche (dans le sens C) afin d'augmenter la longueur
1)
du fil tiré par le releveur de fil.
Pour les tissus légers, déplacer le guide-fil ❽ vers la droite (dans le sens D) afin de diminuer la longueur
2)
du fil tiré par le releveur de fil.
* Etat standard du guide-fil
• - S, -MA : Le trait-repère 9 situé sur le guide-fil est aligné sur le centre de la vis de réglage.
• -SH : Le trait-repère 9 situé sur le guide-fil est aligné sur le centre du trait-repère situé sur le bras de la machine.
[DDL-9000B- S, -MA]
C
D
❾
❽
❻
❶
❸
A
B
❷
– 12 –
