Face arrière de la machine

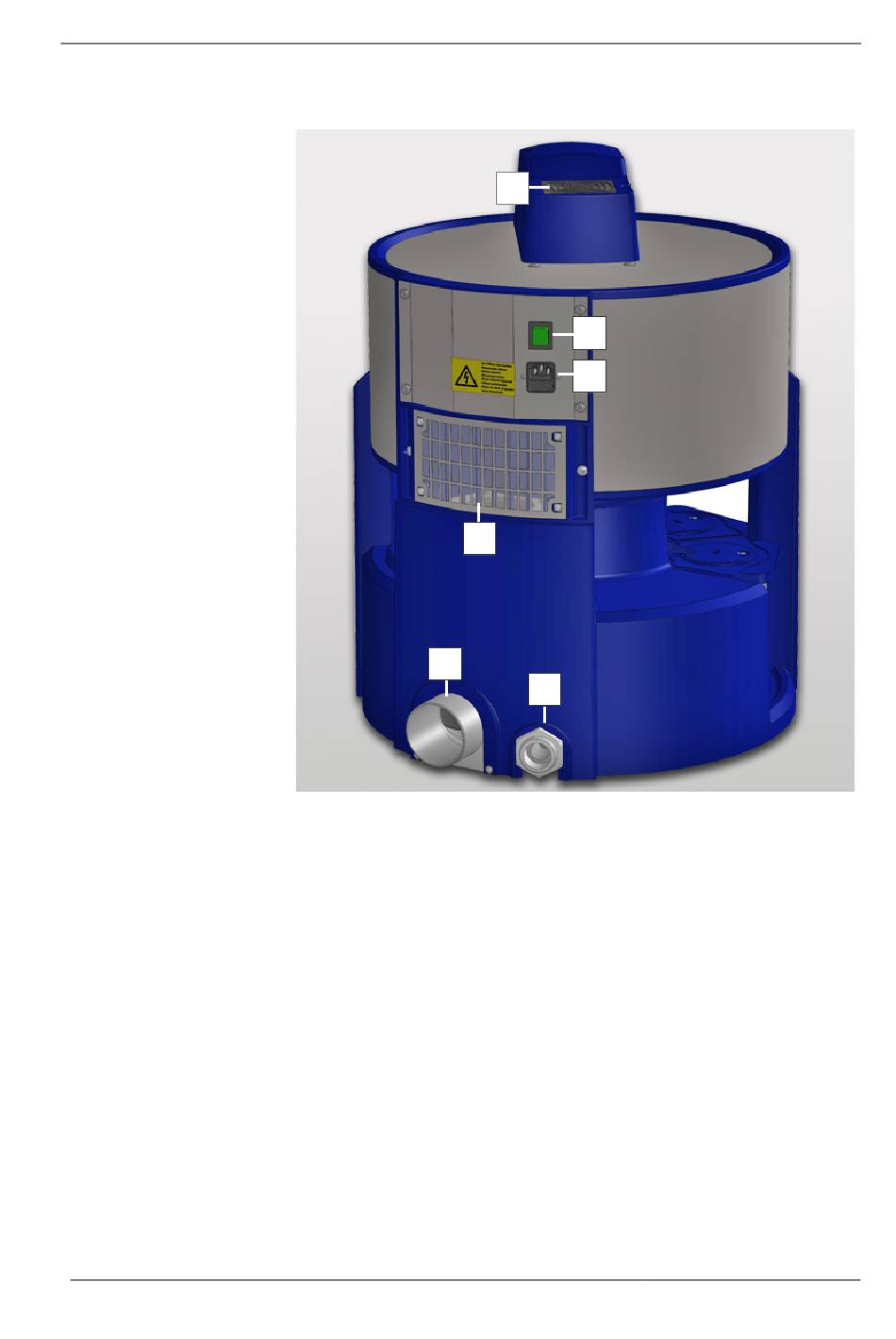

Fig. 3.9 Vue arrière de la machine
A
Orifice d'aspiration pour aération de la machine.
Attention! La grille du ventilateur ne doit pas être recouverte
afin de garantir une libre circulation de l'air.
B
Interrupteur principal, s'allume et s'éteint, pour activer et
désactiver la machine.
C
Raccord d'alimentation secteur pour câble d'alimentation
(compris dans la livraison), raccord enfichable pour fusible
miniature.
D
Orifice d'aspiration avec filtre pour ventilateur à air chaud de
la chambre de séchage (important pour la maintenance –
description voir chap. 8.3.2).
E
Tuyau d'échappement de la chambre de séchage
(Ø 75 mm), pour le raccordement d'une conduite d'évacuation
(pas de flexible à lamelles – longueur max.: 3 m).
F
Raccord d'air d'évacuation pour l'aspiration des vapeurs
de solvants hors du recouvrement des réservoirs de fluide
(1" avec filet femelle) pour une dispositif d'aspiration externe.
BA_Elmasolvex_RM_FR_Vers. 06.2017
