Anleitungen für den Installateur

Installation

DE
Dieses Gerät ist mit einer Vorrichtung zur Beseitigung
der Verbrennungsgase nicht angeschlossen. Installation
und Anschluß müssen laut den geltenden Vorschriften
ausgefürt werden. Gerät nur in ausreichend belüfteten
Räumen und nach den gesetzlichen Vorschriften
aufstellen. Die Menge der benötigten Verbrennungsluft
darf nicht unter
Leistungseinheit liegen. Siehe Heizleistungstabelle.
Aufstellung (Abb. 2)
Das Gerät ist für den Einbau in einer Ar-beitsfläche
vorgesehen, wie aus der Abbildung er-sichtlich wird.
Vor dem Einsetzen der Kochmulde ist die Dichtung
auf dem gesamten Umfang des Einbauausschnitts
X
anzubringen.

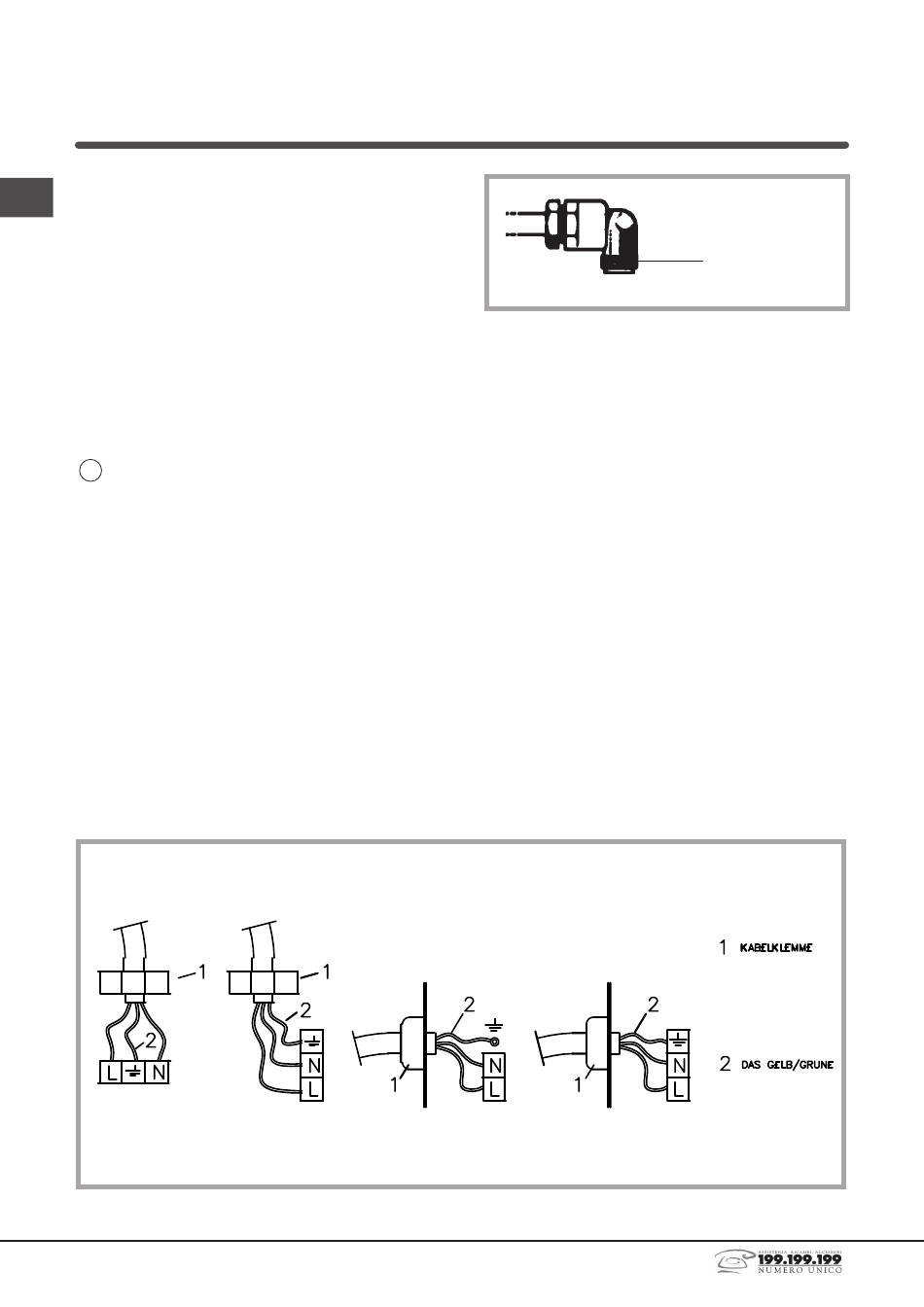

Gasanschluß (Abb. 3)
Das Gerät an die Gasflasche oder an das Gasversorgungsnetz
nach den geltenden Vorschriften anschließen und dabei
sicherstellen, daß das Gerät auf den vorhandenen Gastyp
eingestellt ist. Die Vorbereitungsbedingungen sind auf dem
Gerätekennschild zu sehen. Wenn es nicht der Fall sein
sollte, wird auf das Kapitel "Anpassung an einen anderen
Gastyp" verwiesen. Man sollte außerdem kontrollieren,
daß der Förderdruck den in Tab. "Technische Daten"
angegebenen Werten entspricht.
Anschluß mit Metallanschlußstutzen und röhren, fest/halbfest
Den Anschluß mit Anschlußstutzen und (ev. flexiblen) Röhren
aus Metall so ausführen, daß die inneren Teile des Geräts
nicht belastet werden. Hinweis: Bei vollendeter Installation
muß die gesamte Anschlußleitung mit einer Seifenlösung
auf vollständige Dichtigkeit überprüft werden.
24
2,0 m /h pro installierte
3
Abb. 3
kW
Elektroanschluß (Abb. 4)
Bevor der Elektroanschluß hergestellt wird, versichern
Sie sich:
• ob die Merkmale der Anlage den Angaben des
Kenndatenschilds an der Unterseite der Kochfläche
entsprechen;
• ob die Anlage selbst nach den gesetz! ichen Vorschriften
geerdet ist. Die Erdung ist bindend vorgeschrieben.
Falls das Gerät kein Kabel und/oder keinen Stecker
besitzt, verwenden Sie den Kenndaten und der
Betriebstemperatur entsprechendes Material. Das Kabel
darf an keiner Stelle eine Temperatur erreichen, die mehr
als 50°C über der Raum temperatur liegt.
Für den direkten Netzanschluss muss ein allpoliger
Schalter zwischengelegt werden, der für die auf dem
Typenschild angegebene Last bemessen ist, und
der die Trennung vom Netz mit einer Kontaktweite
gewährleistet, die gemäß den Installationsnormen die
vollständige Abschaltung bei Überspannung Kategorie
III ermöglicht (das gelb/grüne Erdkabel darf nicht
unterbrochen werden). Die Steckdose oder der allpolige
Schalter müssen bei dem instal-lierten Apparat leicht
zu erreichen sein.
ISO 7/1
ISO 228/1 (FR)
Abb. 4
