Indications
Fonctionnement :
Alarme :
Alarme générale :
Logiciel de paramétrage E tool©
Équipement requis : système d'exploitation MS Windows 2000, 8, 7, XP, Vista, Windows 7, Windows 8 ou
Windows 10
6.4 Raccordement de la commande avec affi cheur ETD
La commande ETD (écran tactile déporté) est livrée avec un câble de 10 m (rallonge possible jusqu'à 100 m)
équipé d'un connecteur RJ10 4PC4 pour le raccordement sur le CORRIGO. Pour une utilisation au-delà de
10 m, utiliser un câble blindé raccordé à la terre. Ne pas installer le câble de l'ETD à proximité d'un câble de
puissance. Utiliser un des passe-câbles disponibles pour se raccorder à l'intérieur de la centrale.
La commande ETD est IP30, elle est exclusivement réservée à une utilisation en intérieur, à l'abri de l'humidité.
Elle est équipée d'une sonde de température interne, non utilisable pour réguler la température d'ambiance.
Une fois le paramétrage eff ectué, la télécommande peut être déconnectée.

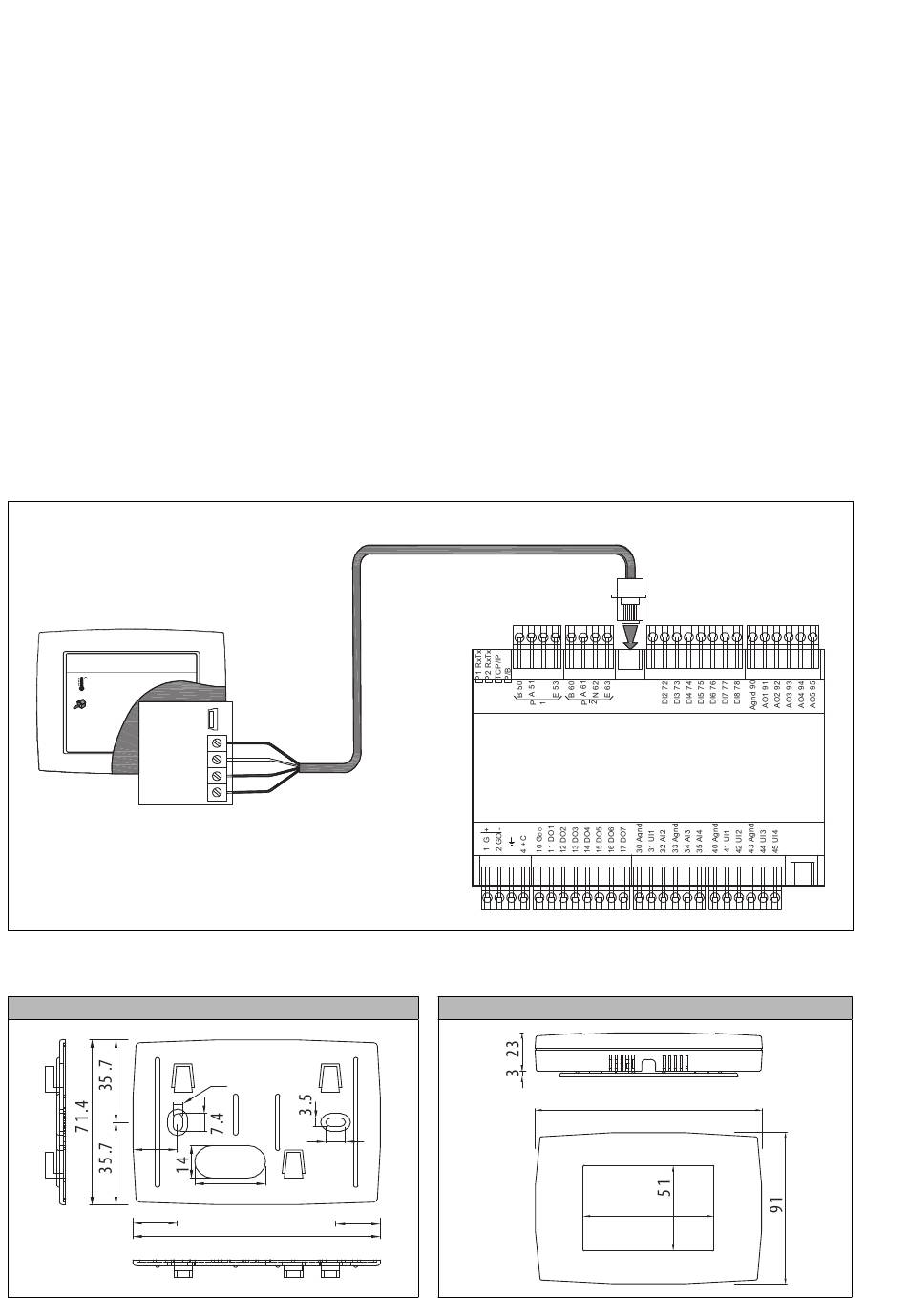

Schéma de raccordement
2012-06-26 14:02
21.4°C
3
2500 m
/ h
Run mode: On
Alar m : n°1 Ventilate
Gnd
Télécommande ETD
Mise en place du support et de la télécommande
Support de fi xation
1 7
1 7
la LED verte est allumée lorsque le CORRIGO est sous tension.
la LED rouge clignote et le texte de l'alarme est affi ché à l'écran.
cette sortie peut être confi gurée.
NOIR
+C
BLANC
JAUNE
A
MARRON
B
platine de raccordement à
l'intérieur de la centrale simple flux
3 .5
7 .4
2 7
1 7
9 4 .3
Câble (code 132389)
Port N °1
port N °2
(réseau
(réseau
Modbus)
Modbus)
Télécommande ETD
15/68
NT-51906900-CAIT-PRO-REG-48-88-120-FR-171009
Ext.
Disp.
OEM - Controller
(réseau
TCP/IP)
1 2 0
6 9
Port 3
TCP/IP
