GE Spectra Serie Instructions D'installation

g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en avant du
panneau ou du tableau de contrôle à OFF avant
de travailler à l'intérieur de cet équipement ou
d'en retirer toute composante. Ne pas retirer les
mécanismes de protection des circuits ou tout
autre composante jusqu'à ce que le courant soit
à OFF.
Généralités
Ces instructions s'appliquent aux numéros de catalogue
suivants :
• Modules de disjoncteurs AMC3KM et AMC2KM
• Cadres de disjoncteurs TKM, THKM, TK4V, TKL4V,
SKHA, SKLA, et SKPA
Installation
1. Équilibrer les phases pour dispositifs deux-pôles dans
des systèmes trois-phases. Pour équilibrer la charge du
panneau de distribution, retirer les vis sur la pince
appropriée de barre omnibus, repositionner la pince
de barre omnibus, comme montré à la Figure 1, puis
installer et serrer les vis à 27–32 lb.-po.

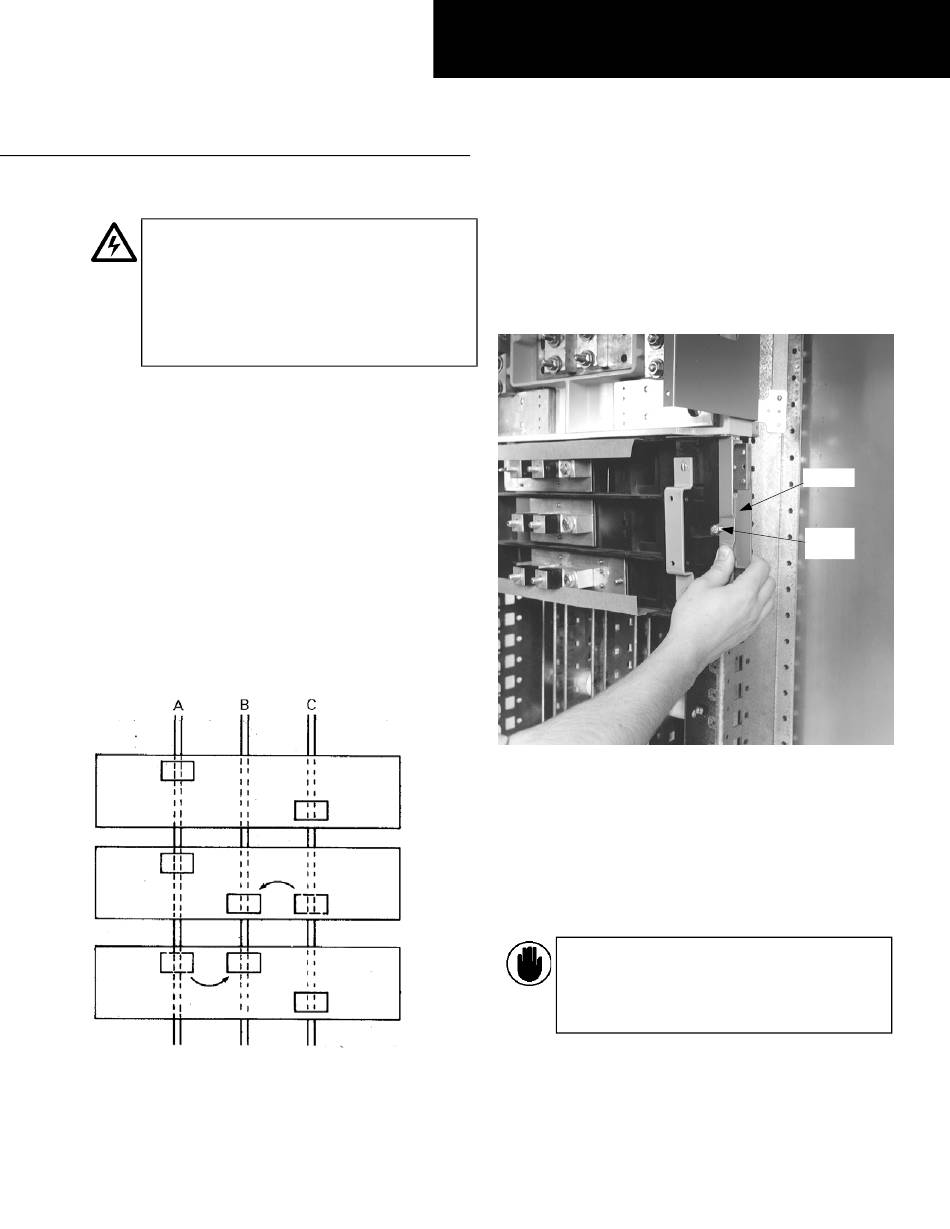

Figure 1. Pour repositionner la pince de barre omnibus pour équilibrer
Panneaux de distribution Spectra Series™
Disjoncteurs et Modules
Phase A & C
telle que
reçue
Phase A & B
Phase B & C
la charge.
GEH5623 Instructions d'installation
2. Préparer le module du disjoncteur. Relâcher les vis de
verrou du loquet et rétracter entièrement les loquets
de rail. Aligner les doigts servant à guider sur chacune
des extrémités du module avec les encoches dans les
rails de l'intérieur du panneau de distribution,
comme montré à la Figure 2.
Figure 2. Préparation du module du disjoncteur pour l'installation.
3. Installer le module. Clencher un côté du module du
disjoncteur. Relâcher le loquet du rail. Faire pivoter le
module sur les barres omnibus et amorcer le second
loquet. Serrer les vis de loquet de rail à 25–30 lb.-po.,
comme montré à la Figure 3. N'allouer aucun espace
entre les unités sauf tel que noté pour les disjoncteurs
de type SKPA dans l'encadré, ci-dessous, portant la
mention Attention.
ATTENTION: Lorsqu'un disjoncteur de type
SKPA doit être monté sur un module adjacent à
un interrupteur ADS, laisser un espace 1X
3
(1 / ") entre les unités. Utiliser une plaque
8
d'obturation APP1W pour fermer l'ouverture.
R04
Loquet
Vis de
loquet
