GE Spectra Serie Instructions D'installation

g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Débrancher le courant du
panneau de distribution ou du tableau de
contrôle en amont, avant de travailler à
l'intérieur de cet équipement ou d'en retirer
toute composante. L'équipement ne doit être
installé et entretenu que par du personnel
entraîné et qualifié.
Installation
1. Retirer l'interrupteur. Desserrer les vis de loquet de
rail et retirer l'interrupteur en tirant vers le haut sur
les poignées de loquet en tirant le dispositif de
l'équipement comme montré à la Figure 1.
2. Préparer le boîtier. Retirer et mettre de côté le
couvercle vierge et l'isolateur inférieur, du bas du
dispositif, comme montré à la Figure 2.
3. Installer les barrettes. Installer les barrettes de
connexion avec les vis 10-32 x
montré à la Figure 3. Serrer les vis à 27–32 lb-po.
Vis de loquet
de rail

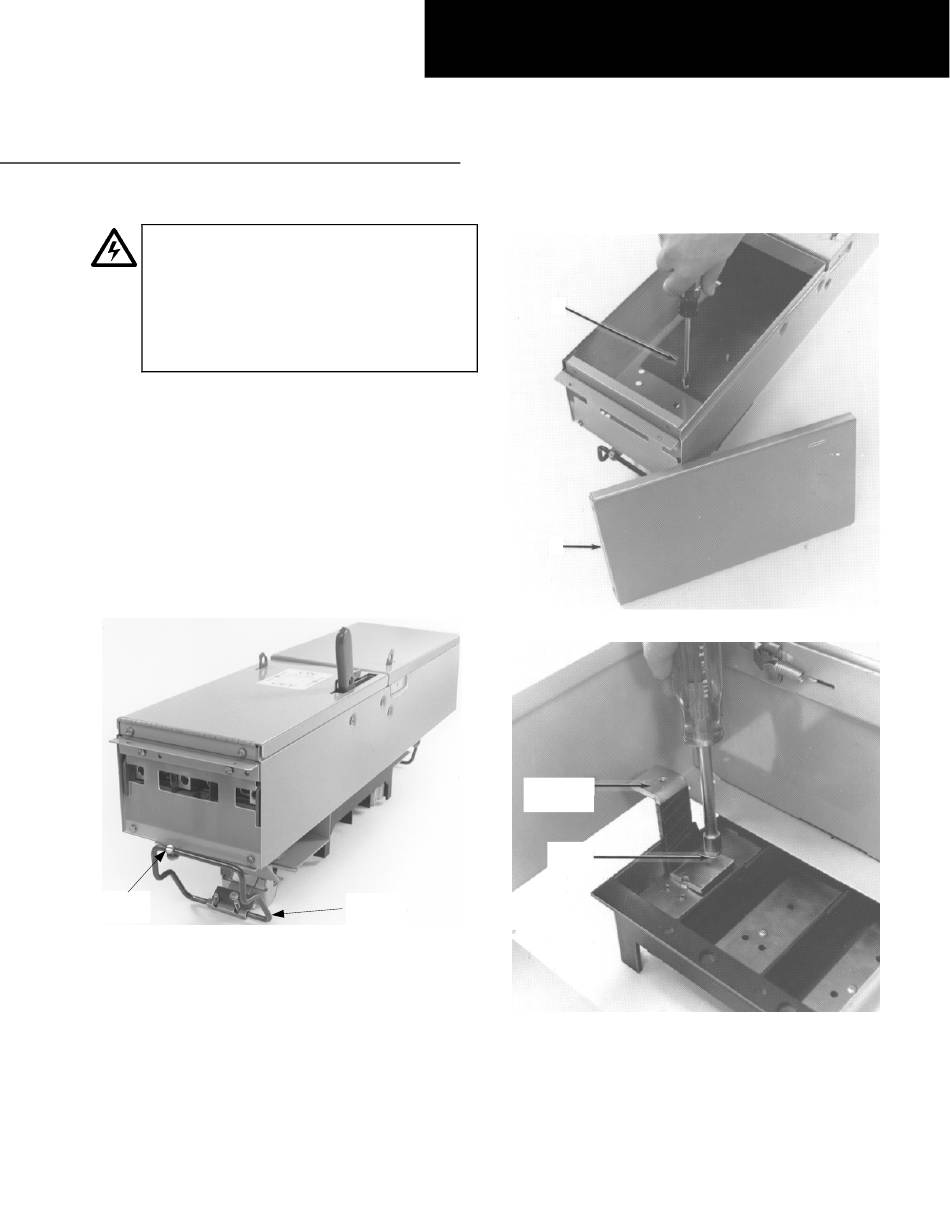

Figure 1. Retrait de l'interrupteur de l'équipement.
GEH5889 Instructions d'Installation
Unités d'interrupteurs à fusibles Spectra Series™
Kit d'extension 200 Ampères pour fusibles J et T
Couvercle
1
/ ", fournies, comme
2
Poignée
de loquet
Isolateur
inférieur
vierge
Figure 2. Retrait du couvercle vierge et de l'isolateur inférieur.
Barrette de
connexion
Vis
#10-32
Figure 3. Installation des barrettes de connexion.
R02
