AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en avant du
panneau ou du tableau de contrôle à OFF avant
de travailler à l'intérieur de cet équipement ou
d'en retirer toute composante. Ne pas retirer les
mécanismes de protection des circuits ou tout
autre composante jusqu'à ce que le courant soit
à OFF.
Généralités
Ces instructions s'appliquent aux numéros de catalogues
suivants :
• Modules de disjoncteurs AMC6QD et AMC4QD
• Cadres de disjoncteurs TQD et THQD
Installation
1. Équilibrage des phases pour dispositifs deux-pôles
dans des systèmes trois-phases. Pour équilibrer la
charge du panneau de distribution, retirer les vis sur
la pince appropriée de barre omnibus, repositionner
la pince de barre omnibus comme montré à la Figure
1, puis installer et serrer les vis à 27–32 lb.-po.

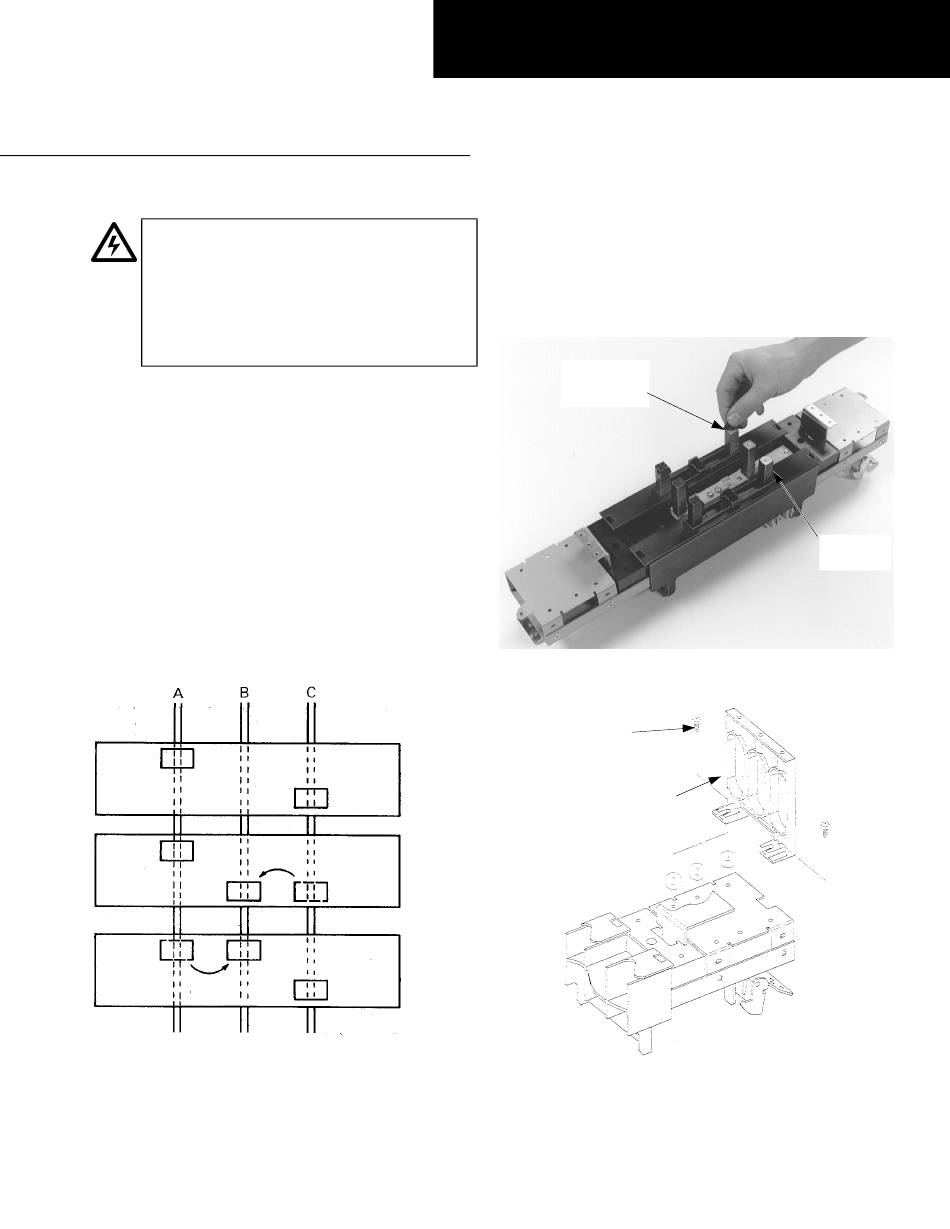

Figure 1. Pour repositionner la pince de barre omnibus pour équilibrer
Panneaux de distribution Spectra Series™
Disjoncteurs et Modules
Phase A & C
telle que
reçue
Phase A & B
Phase B & C
la charge.
GEH5643 Instructions d'installation
2. Préparer le module. Ne retirer les capuchons
protecteurs ou le ruban isolant que des hauts des
colonnes de goujons auxquelles le disjoncteur doit
être fixé, comme montré à la Figure 2. Fixer les
supports d'obturation, comme montré à la Figure 3,
avec des vis à tête hexagonale #10-32 x
15–20 lb.-po.
Capuchon
protecteur ou
ruban isolant
Figure 2. Retrait des capuchons ou du ruban isolant des colonnes de
goujons du module de disjoncteur.
Vis à tête
hexagonales
3
#10-32 x
/
"
4
Support
d'obturation
Figure 3. Fixation en position des supports d'obturation.
R03
3
/
" serrées à
4
Colonne de
goujon
