GE Spectra Serie Instructions D'installation

g
Installation
AVERTISSEMENT: Danger de choc électrique o u
de blessure. Débrancher le courant du panneau de
distribution ou du tableau de contrôle en amont,
avant de travailler à l'intérieur de cet équipement
ou d'en retirer toute composante. L'équipement ne
doit être installé et entretenu que par du personnel
entraîné et qualifié.
Ces instructions décrivent
panneaux de type APN et APNB dans des boîtiers de panneaux

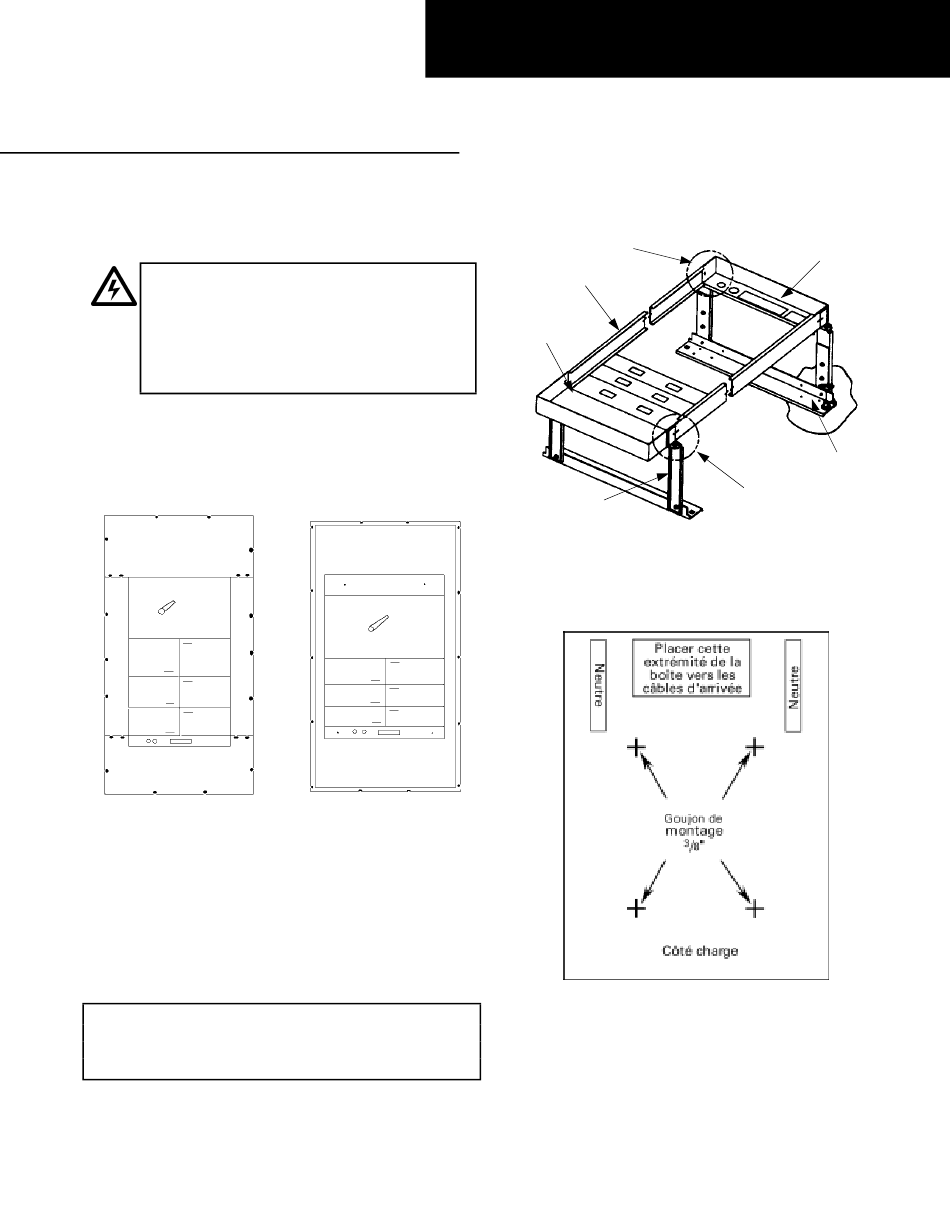

de type APB. La Figure 1 montre un panneau type avec une
garniture à quatre pièces. La Figure 2 montre un panneau type
avec écran isolant et porte enlevée.
Figure 1. Panneau type avec
garniture à quatre pièces.
1. Pour faciliter l'installation, il faut retirer les plaques
d'obturation et, le cas échéant, l'assemblage de l'écran
isolant. Lors du retrait de ce dernier, n'enlever que les
rails latéraux et la plaque d'obturation du côté ligne.
Laisser en place les montants et plaque d'obturation du
côté charge attachés (se référer à la figure 3). Suivre les
instructions pour retirer chacun des appareils et les mettre
de côté.
NOTE: Dans le cas des panneaux nécessitant un écran isolant
qui n'ont pas été assemblés en usine, fixer à ce stade du
montage les montants fournis avec le kit de l'écran isolant,
selon les instructions qui accompagnent le kit.
2. Retirer les quatre écrous à oreilles et leurs rondelles des
goujons de montage de l'intérieur de
paroi arrière du boîtier.
GEH5589 Instructions d'Installation
Panneaux de distribution Spectra Series™
Intérieurs de panneaux de type APN et APNB
dans les boîtiers de panneaux de type APB
l'installation d'intérieurs
Figure 2. Panneau type avec
écran isolant.
3
/ " situées sur la
8
Voir
Figure 6
Rail
latéral
Plaque
d'obturation
d'extrémité
de
Montant
Figure 3. Assemblage en pièces détachées de l'écran isolant.
3. Faire concorder les goujons de montage de fixation avec les
trous de montage de l'intérieur du panneau. (Voir Figure
4). Monter l'intérieur de sorte que le côté ligne de
l'intérieur soit à l'extrémité ligne de la boîte.
Figure 4. Boîte de panneau.
4. Placer l'intérieur sur les goujons et replacer les rondelles et
les écrous à oreilles. Serrer les écrous.
5. Remettre en place toutes les plaques d'obturation retirées
plus tôt, en commençant par le côté inférieur de l'intérieur.
Pour savoir comment poser les dispositifs, se reporter aux
notices d'installation qui les accompagnent. Une fois
l'installation terminée, on peut câbler les dispositifs
principaux et de dérivation. Voir la mise en garde ci-
dessous relative aux terminaisons en aluminium.
R07
Extrémité côté
charge avec
vignettes
Arrière du
boîtier
Voir
Figure 5 or 7
