g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Débrancher le courant du
panneau de distribution ou du tableau de
contrôle en amont, avant de travailler à
l'intérieur de cet équipement ou d'en retirer
toute composante. L'équipement ne doit être
installé et entretenu que par du personnel
entraîné et qualifié.
Installation du kit d'extension
1. Retirer l'interrupteur à fusible du panneau de
distribution ou du tableau de contrôle. Retirer les
câbles côté charge de la borne côté charge de
l'interrupteur. Relâcher les vis du loquet de rail sur
chaque côté de l'unité de l'interrupteur et retirer
l'interrupteur en tirant par le haut sur les deux
poignées du loquet comme montré à la Figure 1, tout
en tirant le dispositif du panneau de distribution.
2. Préparer le boîtier. Retirer et mettre de côté le
couvercle vierge et l'isolateur inférieur du dispositif
comme montré à la Figure 2.
3. Installer les barrettes. Installer les barrettes de
connexion avec les vis de montage #10-32 x
fournies comme montré à la Figure 3. Serrer les vis à
27–32 lb.-po.
Vis du loquet
de rail

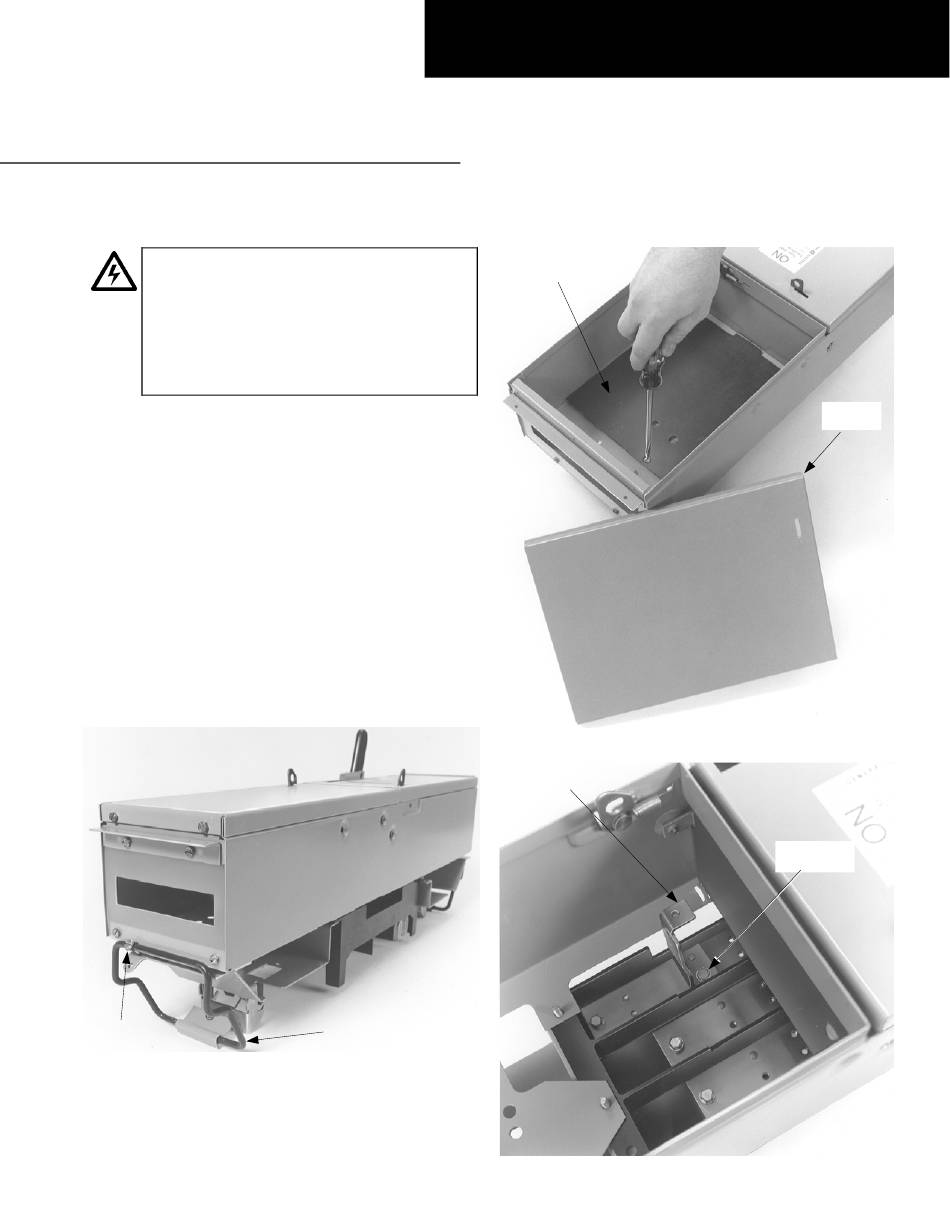

Figure 1. Retrait d'un interrupteur à fusibles de l'équipement.
GEH5581 Instructions d'Installation
Panneaux de distribution Spectra Series™
Kits d'extension pour unités d'interrupteurs à fusibles
de type ADS de 60 A / 600 V, 100 A / 240 V, 100 A / 600 V
1
/
"
2
Poignée du
loquet
Isolateur
inférieur en fibre
Figure 2. Retrait du couvercle vierge et de l'isolateur inférieur.
Barrette de
connexion
Figure 3. Installation des barrettes de connexion.
R03
Couvercle
vierge
Vis
#10-32 x
1
/
"
2
