AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en avant du
panneau ou du tableau de contrôle à OFF avant
de travailler à l'intérieur de cet équipement ou
d'en retirer toute composante. Ne pas retirer les
mécanismes de protection des circuits ou tout
autre composante jusqu'à ce que le courant soit
à OFF.
Généralités
Ces instructions s'appliquent aux numéros de catalogues
suivants :
• Modules de disjoncteurs AMC4GB et AMC6GB
• Cadres de disjoncteurs SGDA, SGHA, SGLA et SGPA
Installation
1. Préparer le ou les disjoncteur(s). Avant d'installer les
disjoncteurs, installer les vis de montage du côté ligne
dans le côté ON de chaque disjoncteur. Placer le
disjoncteur à la verticale sur une surface plate avec le
côté ON vers le haut et le côté OFF vers le bas, comme
montré à la Figure 1. Installer les vis à tête cylindrique
#10-32 dans les trous du côté ON sur le haut du
disjoncteur. Installer les insertions #10-32 dans les
trous du côté ON sur le bas du disjoncteur. Serrer en
même temps, à l'aide de deux tournevis, à la fois,
l'insertion et la vis à 20-25 lb.-po.
Vis
#10-32
Figure 1. Installation des vis de montage côté ligne dans le
Insertion
#10-32
disjoncteur.

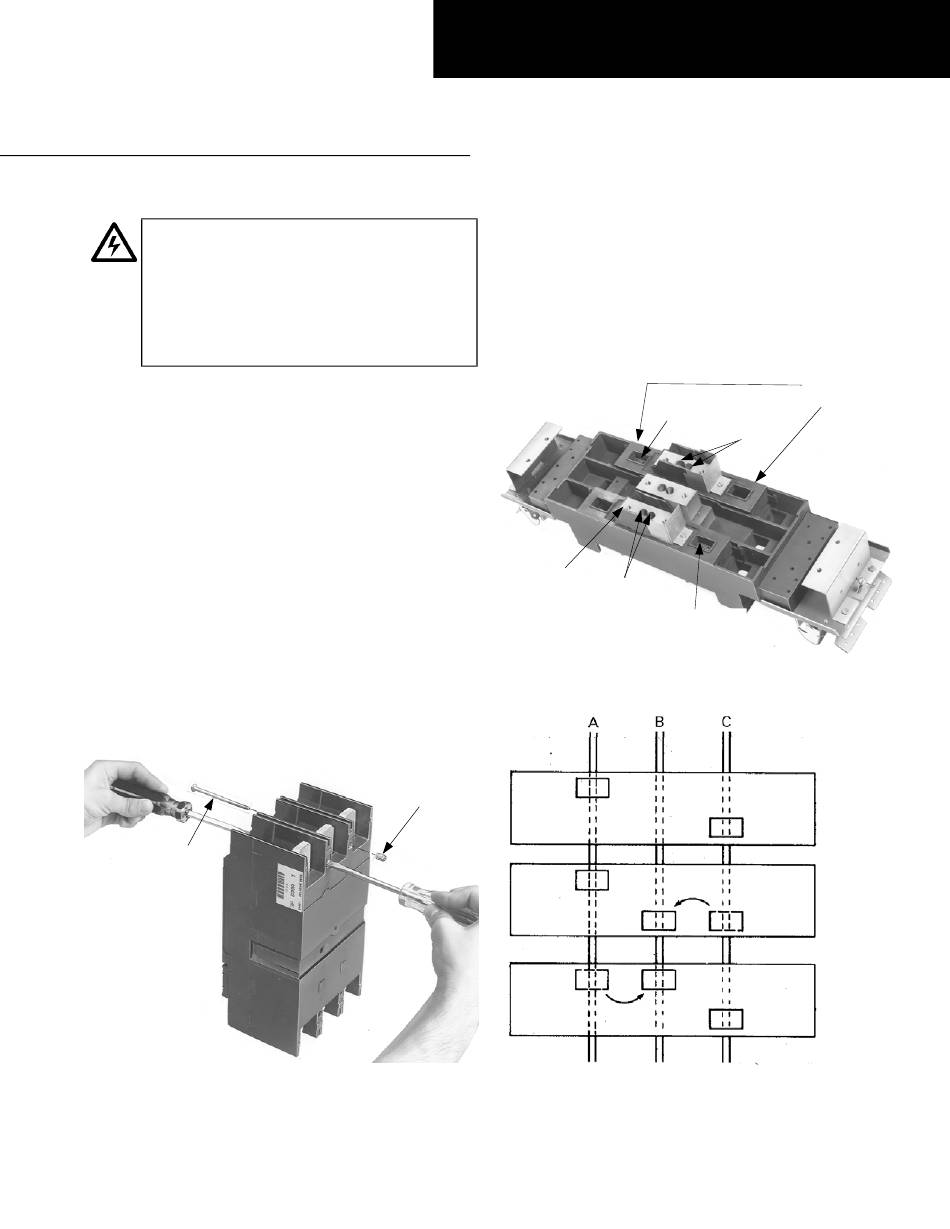

GEH5673 Instructions d'installation
Panneaux de distribution Spectra Series™
Disjoncteurs et Modules
2. Équilibrage des phases pour dispositifs deux-pôles
dans des systèmes trois-phases. Repositionner
l'assemblage de la pince de barre omnibus de la phase
A ou C à la phase B, comme montré aux Figures 2 et
3. Retirer les vis dans l'assemblage de barre omnibus
et bouger la pince de barre omnibus à la position de la
phase B. Fixer l'assemblage de barre omnibus dans la
nouvelle localisation avec les vis SEMS fournies, à tête
hexagonale avec fente et serrer à 27–32 lb.-po.
Phase B
Vis
SEMS
Figure 2. Repositionnement de l'assemblage de la pince de barre
Figure 3. Pour repositionner la pince de barre omnibus pour équilibrer
Phase
A & C
Assemblage de
la pince de barre
Vis
omnibus
SEMS
Assemblage de la
pince de barre
omnibus
omnibus.
la charge.
R03
Phase A & C
telle que
reçue
Phase A & B
Phase B & C
