GE Spectra Serie Instructions D'installation

g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Débrancher le courant du
panneau de distribution ou du tableau de
contrôle en amont, avant de travailler à
l'intérieur de cet équipement ou d'en retirer
toute composante. L'équipement ne doit être
installé et entretenu que par du personnel
entraîné et qualifié.
Installation
Si une barrette de liaison est nécessaire pour le service,
commencer à l'étape 1. Si une barrette de liaison n'est pas
nécessaire, commencer l'installlation avec l'étape 2.
1. Insérer le tronçon court de la barrette de liaison dans
le grand trou de la plaque de montage. Positionner le
trou dans la barrette sur le trou fileté au bas du
neutre. Fixer à l'aide de la vis de
rondelle plate et de la rondelle conique fournies.
Serrer à la main sans plus, pour l'instant. Pour
positionner la barrette de liaison, placer l'assemblage
de neutre sur les goujons de montage à l'intérieur du
boîtier et aligner le tronçon long de la barrette de
liaison sur le trou approprié de l'arrière de la boîte.
Tout en maintenant l'orientation de la barrette,
enlever l'assemblage de neutre et serrer la barrette de
liaison à 45–50 lb.-po.
NOTE: Si la boîte est peinte, gratter la peinture à
l'endroit où la barrette de liaison est en contact avec le
boîtier.
2. Monter le neutre à l'un ou l'autre des deux endroits à
l'extrémité du boîtier du panneau marqué
NEUTRAL, comme montré à la Figure 1. Placer le
neutre par-dessus les goujons de montage
fixer avec la rondelle plate, la rondelle de retenue et
l'écrou, fournis, comme montré à la Figure 2. Serrer
l'écrou à 27–32 lb.-po.
3. Fixer l'extrémité opposée du neutre au boîtier à
l'aide des deux vis autotaraudeuses de 10-32
fournies. Serrer à 27–32 lb.-po. La figure 3 montre le
neutre installé sur la paroi arrière du boîtier.
4. Fixer la barrette de liaison au boîtier à l'aide des vis
SEMS de 10-32
x
5. Installer la barrière du câblage dans la base du neutre,
avec le côté rabattu faisant face à la barre omnibus du
neutre, comme montré à la Figure 3. La vignette
Spectra Series est située sur le côté de la barrière de
câblage à l'opposé du bord rabattu.
6. Enfoncer la barrière du câblage franchement vers le
bas jusqu'à ce que les pinces de retenue de la base de
neutre la verrouillent en place.
1
/ -20
x
4
3
/ " fournies. Serrer à 27–32 lb.-po.
8
GEH6289 Instructions d'Installation
Panneaux de distribution Spectra Series™
Neutres du type ANKN (Modèle 1)
Goujons de
montage de
1 /4
-20
Monter le
neutre au
principal
1
/ " de la
2

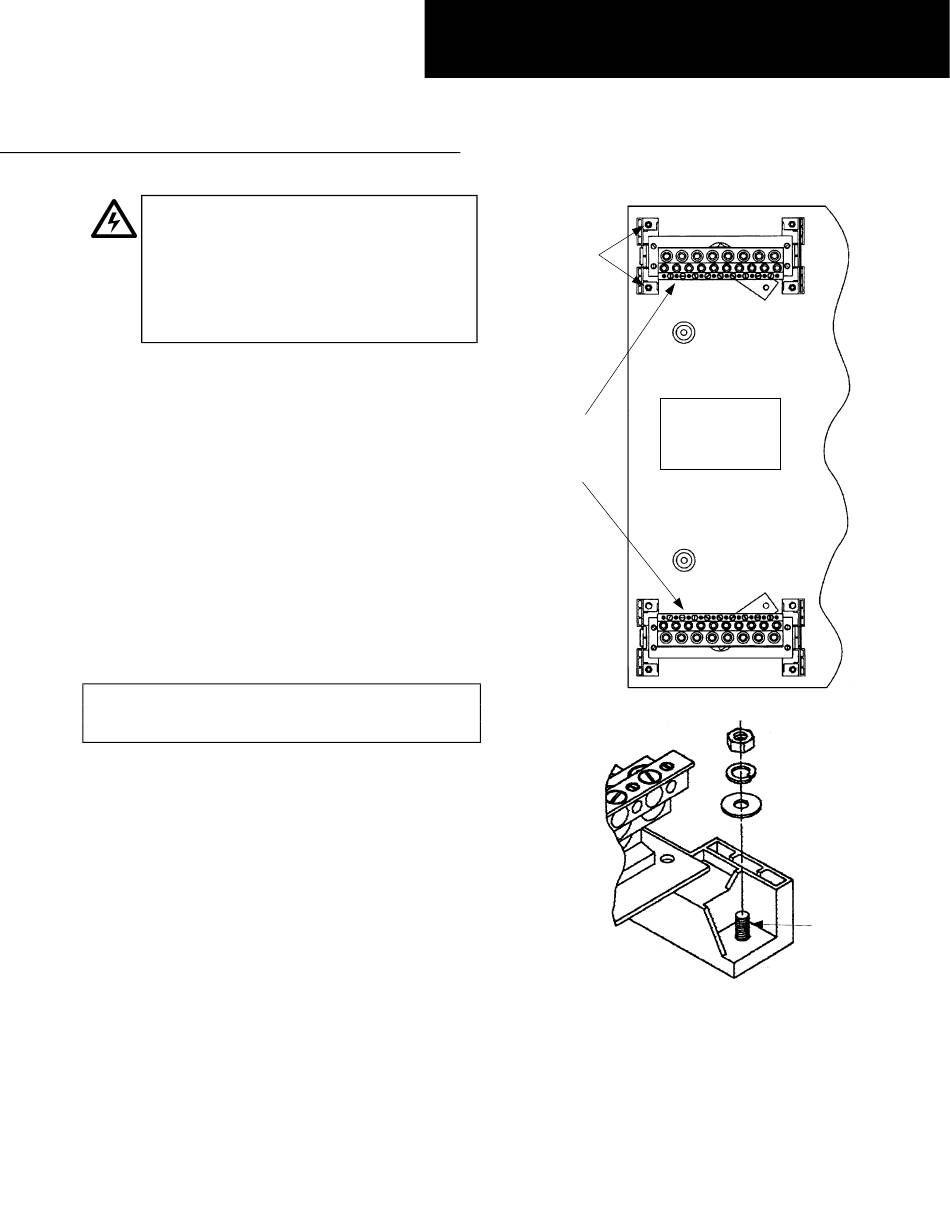

Figure 1. Neutre monté dans le boîtier..
1
/ -20 et
4
11
/ "
x
16
Figure 2. Pour installer le neutre dans les goujons de montage du
R02
Installer cette
extrémité vers la
ligne d'arrivée du
principal
Goujons de
montage
1 /4
de
boîtier.
-20
