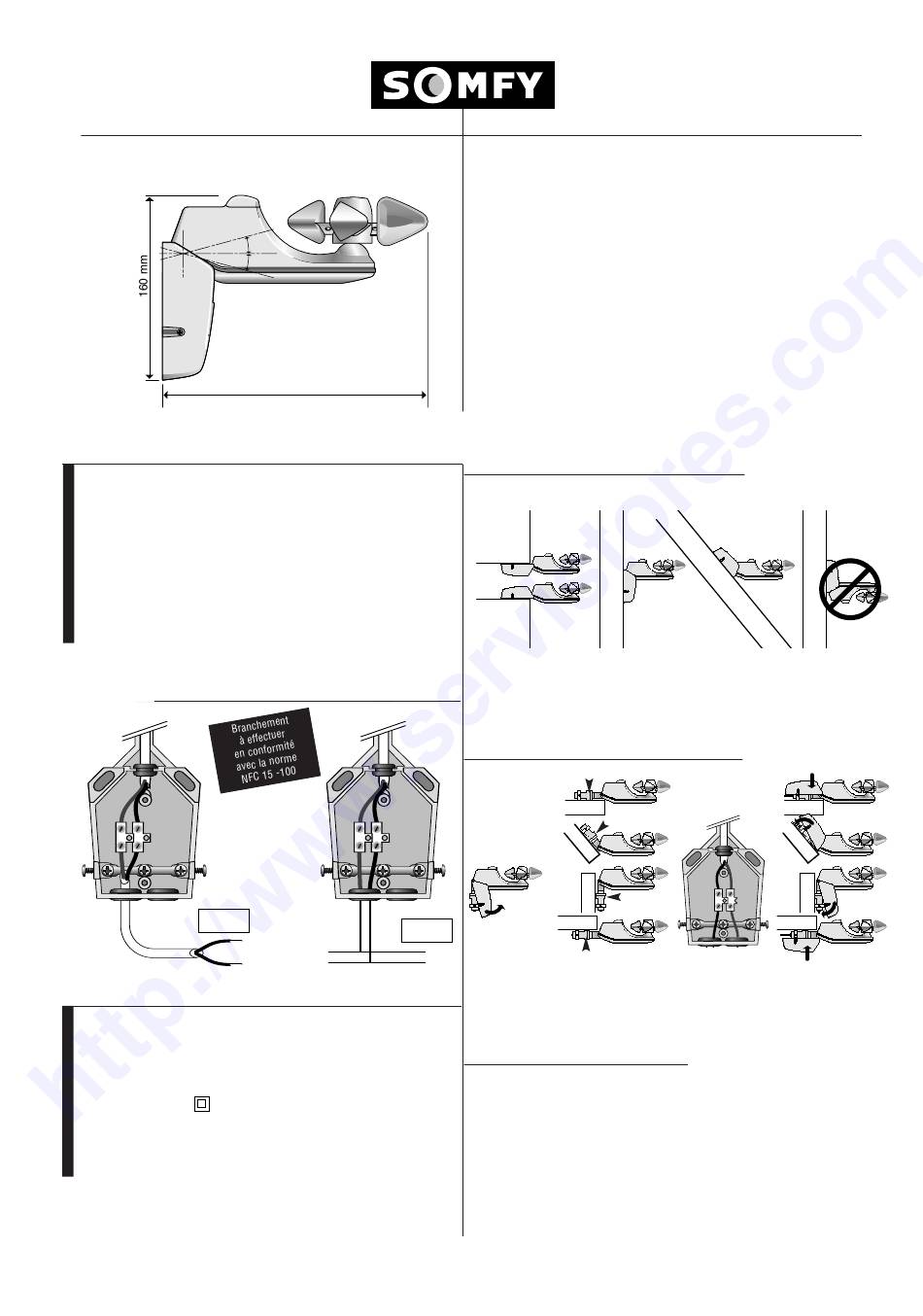

SOMFY EOLIS RTS Mode D'emploi

AIDE A LA POSE réf 9002104
Capteur EOLIS RTS
I N S TA L L AT I O N
Câblage du capteur EOLIS RTS
Le capteur EOLIS RTS est compatible avec les moteurs OREA RTS
et ALTUS RTS. Le câblage s'effectue selon le schéma ci-dessous.
Respecter les normes électriques en vigueur, ainsi que les points
suivants :
I couper l'alimentation secteur avant l'intervention,
I utiliser des câbles souples,
I après installation, aucune traction ne doit s'effectuer sur les
borniers,
I brancher les fils de terre.
S C H E M A E L E C T R I Q U E E T D E C A B L A G E
Capteur EOLIS RTS
2 fils x 0,75 mm 2
C A R A C T E R I S T I Q U E S
CAPTEUR EOLIS RTS
I Tension secteur : 220V-240V ~ 50Hz
I Indice de protection : IP34 (installation en extérieur)
I Température de fonctionnement : -20° à +50°C
I Câble : 2 x 0,75 mm
I Produit classe II
I Fréquence : 433,42 MHz
I Portée : 20 m avec 2 murs de béton armé
I Milieu normalement pollué.
I Réglage du vent : de 10 à 80 Km/h.
Capteur radio vent pour stores.
15°
15°
236 mm
Capteur EOLIS RTS
SECTEUR
230V - 50 Hz
Phase
Neutre
2 (3 m de long)
Fichier téléchargé sur http://www.servistores.com
®
Présentation générale :
Le capteur EOLIS RTS permet de piloter un store automatiquement
à l'aide de son anémomètre. Les ordres provenant du capteur sont
transmis par radio aux moteurs compatibles (OREA RTS, ALTUS
RTS). Les réglages se font directement sur le capteur.
M O N TA G E D U C A P T E U R E O L I S R T S
F I X AT I O N D U C A P T E U R E O L I S R T S
SECTEUR
230V - 50 Hz
Phase
Enlever le Fixer dans la
Neutre
carter de bonne position.
protection.
C O N S E I L S D ' I N S TA L L AT I O N
1- Utiliser les accessoires SOMFY pour faire votre installation.
2- Pour éviter toute pénétration d'eau par l'alimentation, faire
une goutte avec le câble.
3- L'espace entre la tête moteur et le capteur EOLIS RTS doit
être de 30 cm minimum.
4- L'utilisation d'un appareil radio utilisant les mêmes fréquences
(ex. : casque radio HiFi) peut dégrader les performances de
notre produit.
p
Câbler. Remettre
le carter
de protection.
