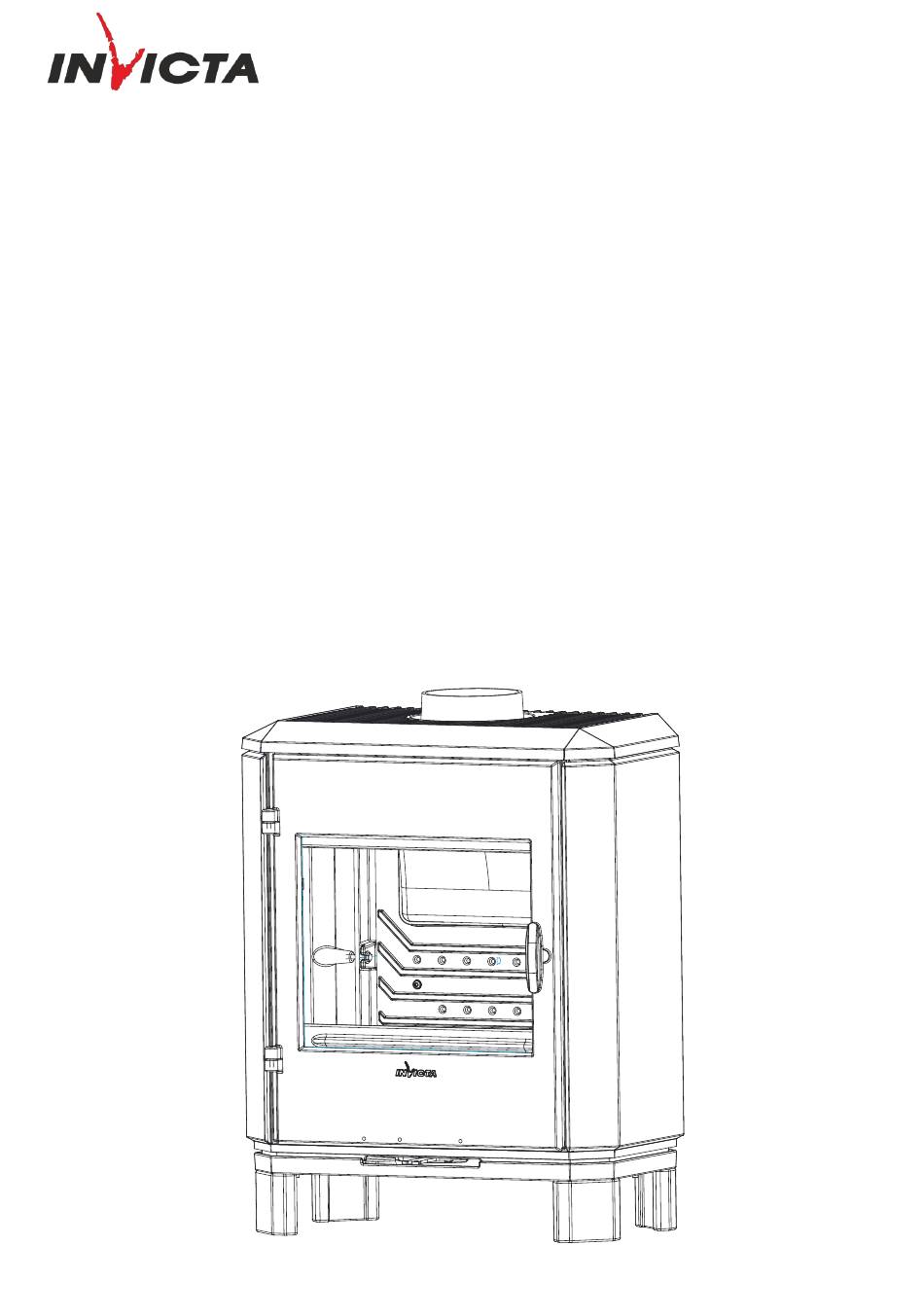

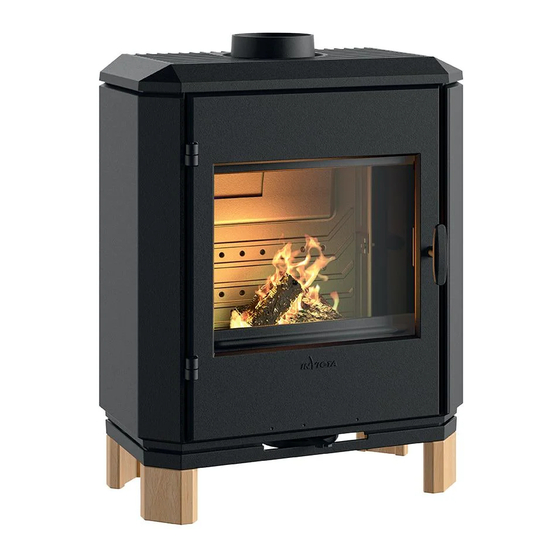

- Page 1 Poêle CAROLO ZEN Référence: P616249 Poêle à bois CAROLO ZEN Référence P616249 XD le 08/12/2021 Page 1 sur 12...
- Page 2 Poêle CAROLO ZEN Référence: P616249 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 : Puissance nominale 8 kW Rendement...
- Page 3 Poêle CAROLO ZEN Référence: P616249 XD le 08/12/2021 Page 3 sur 12...
- Page 4 Poêle CAROLO ZEN Référence: P616249 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 5 Poêle CAROLO ZEN Référence: P616249 XD le 08/12/2021 Page 5 sur 12...
- Page 6 Poêle CAROLO ZEN Référence: P616249 Nbr Désignation Référence Embase F612685B-A Pied Bois AB610104A Vis FHC M8x20 AV8438200 Socle F612686B-A Registre d’air primaire AT610457A Vis tête FHC de 6x20 AV8636200 Entretoise AS650110A Rondelle de 8 Ondulée AV4170081 Côté F612628B-A Chenet F612678B-A...
- Page 7 Poêle CAROLO ZEN Référence: P616249 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION PÔÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle CAROLO ZEN Référence: P616249 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 9 Poêle CAROLO ZEN Référence: P616249 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 10 Poêle CAROLO ZEN Référence: P616249 Organes de réglages : Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds. Registre de réglage d’allure : Situé en façade, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance nominale »...
- Page 11 Poêle CAROLO ZEN Référence: P616249 Montage du déflecteur Le déflecteur doit être obligatoirement mis en place avant la mise en service du poêle. Couper le lien qui maintien le déflecteur a la grille. 1 Glisser le déflecteur derrière le bossage A 2 Pousser le déflecteur vers le fond...
- Page 12 Poêle CAROLO ZEN Référence: P616249 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P616249 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
