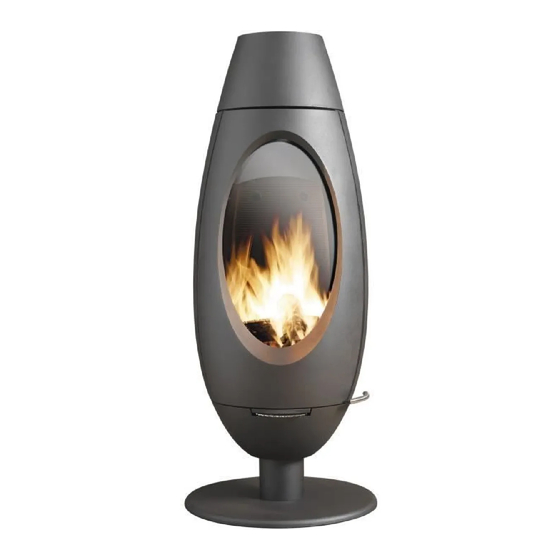

- Page 1 Poêle ODE Référence : P914944 Poêle à bois Référence P914944 PhL le 03/01/2024 page 1/13...
- Page 2 Poêle ODE Référence : P914944 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques suivant EN 13240 : Puissance nominale 10 kW Rendement 76 % Taux de CO% 0.09 %...
- Page 3 Poêle ODE Référence : P914944 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au- dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle ODE Référence : P914944 PhL le 03/01/2024 page 4/13...
- Page 5 Poêle ODE Référence : P914944 PhL le 03/01/2024 page 5/13...
- Page 6 Poêle ODE Référence : P914944 Désignation Référence Pied F610804U Tube piétement AT610179A Tirant AS610123A Dessous F610802U-B Vis sans tête de 6x50 AV8706500 Tube entretoise AT610553A Rondelle large de 6 AV4110060 Bouchon de socle F610951B-A Ecrou borgne de 6 AV7140060 Appui-dessous...
- Page 7 Poêle ODE Référence : P914944 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle ODE Référence : P914944 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 9 Poêle ODE Référence : P914944 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 10 Poêle ODE Référence : P914944 PhL le 03/01/2024 page 10/13...
- Page 11 Poêle ODE Référence : P914944 MONTAGE DEFLECTEUR le déflecteur doit être obligatoirement mis en place avant la mise en service du poêle bossages - Couper le lien qui maintien le déflecteur aux grilles - Monter le déflecteur à la verticale dans l’appareil - Poser les bossages du déflecteur sur la taque...
- Page 12 Poêle ODE Référence : P914944 NON ! Ne pas utiliser de spray pour nettoyer le vitrage : sa diffusion sur les surfaces de l’appareil abîme leur revêtement de manière irréversible PhL le 03/01/2024 page 12/13...
- Page 13 Poêle ODE Référence : P914944 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P914944 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
